| name: | High Speed Planetary Type Cable Stranding Machine | Use for: | Wire stranding |
|---|---|---|---|
| Τύπος: | Πλανητική | Bobbin sizes: | 400 mm, 500 mm, 630 mm,etc |
| Υλικά: | Χαλκό, αλεύρι, χάλυβα | Max. Stranded conductor OD(400): | 28 mm |
| Δύναμη μηχανών (315): | 18.5 Kw | Equipment color: | Customer request |
| Application: | Stranding Cu, Al wire, ACSR and insulated wires with back-twist | ||
| Επισημαίνω: | Πλανητικό καλώδιο τύπων που προσαράσσει τη μηχανή,Καλώδιο υψηλής ταχύτητας που προσαράσσει τη μηχανή,Ηλεκτρικό καλώδιο ελέγχου που προσαράσσει τη μηχανή |
||
Μηχανή υψηλής ταχύτητας πλανητικού τύπου για ηλεκτρικό έλεγχο
1. Χρήση
Το μηχάνημα χρησιμοποιείται για την απομόνωση καλωδίων Cu, Al, ACSR και μονωμένων καλωδίων με πίσω στροφή.
2Οι κύριοι χαρακτήρες
2.1Μέθοδος ανάστροφης στροφής: πλανητικός μηχανισμός.
2.2Η βουβίδα στερεώνεται με ελατήρια δίσκου και απελευθερώνεται με πνευματική συσκευή.
2.3Η μηχανή χρησιμοποιείται ευρέως και χειρίζεται εύκολα με χαμηλό θόρυβο.
2.4Το μηχάνημα υιοθετεί έλεγχο PLC ολόκληρης της γραμμής, το ηλεκτρικό σύστημα ελέγχου είναι προηγμένο στην τεχνολογία, εύκολο στη λειτουργία, αξιόπιστο στη λειτουργία.
3Τεχνικές παραμέτρους
| Μοντέλο (Πλανητική μηχανή ράβδου) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Διάμετρος μονοσύρματος | Χάλυβα | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Αλουμίνιο | φ1,2-2 mm | φ1,2-4,0 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Μέγιστη λειτουργική ικανότητα του αγκυροβολημένου αγωγού | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Στραγγαλισμός | 6 Κλουβί για την απομόνωση των καραβιών | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Κλουβί για την απομόνωση των καραβιών | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Κλουβί για το Στραγγαλισμό | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Κλουβί για την παρακράτηση καραβιών | 38-749 | 51 έως 940 | 63-1151 | 75-1601 | |
| Ταχύτητα περιστροφής | 6 Κλουβί για την απομόνωση των καραβιών | 218 στροφές/min | 120 στροφές/λεπτο | 106 στροφές/min | 55 στροφές/λεπτο |
| 12 Κλουβί για την απομόνωση των καραβιών | 118 στροφές/λεπτο | 110 στροφές/λεπτο | 97.5 στροφές/λεπτο | 45 στροφές/λεπτο | |
| 18 Κλουβί για το Στραγγαλισμό | 108 στροφές/λεπτο | 100 στροφές/λεπτο | 820,9 στροφές/min | 35 στροφές/λεπτο | |
| 24 Κλουβί για την παρακράτηση καραβιών | 98 στροφές/λεπτο | 90 στροφές/λεπτο | 74 στροφές/min | 25 στροφές/λεπτο | |
| Καπστάν | Διάμετρος τροχού Capstan | 1000 χιλιοστά | 1600 χιλιοστά | 1800 χιλιοστά | 2000 mm |
| Μέγιστη δύναμη εκτόξευσης | 2Τ | 5Τ | 10Τ | 15Τ | |
| Δύναμη κινητήρα | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Μέγεθος καραβίδας | 315 mm | 400 χιλιοστά | 500 χιλιοστά | 630 mm | |
| Κέντρο Παίγματος Bobbin | 315 mm | 1250 mm | 1600 χιλιοστά | 1600 χιλιοστά | |
| Μπόμπιν ανάληψης | 1250 mm | 2000 mm | 2000 mm | 2500 χιλιοστά | |
| Μέγιστη γραμμική ταχύτητα αποσύνδεσης | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Κεντρικό ύψος | 1000 χιλιοστά | 1000 χιλιοστά | 1000 χιλιοστά |
1100 χιλιοστά
|
|

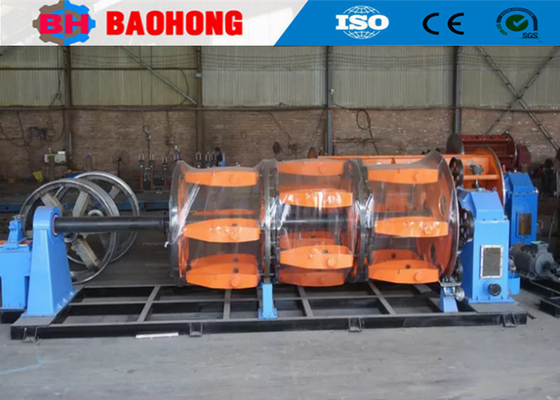

4Φωτογραφία.
5Φωτογραφία συσκευασίας.
6Το εργοστάσιό μας και η εισαγωγή μας.
Η Hejian Baohong Electrical Machinery Co., Ltd ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στην Οικονομική Ζώνη Ανάπτυξης της πόλης Hejian, επαρχία Hebei,ήταν ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών ράβδους σύρματος και μηχανών τοποθέτησης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενοι στην φροντίδα και την υποστήριξη των πελατών μας,Η Baohong Machinery έχει αφιερωθεί στην έρευνα και ανάπτυξη της μηχανής ράβδου σύρματος και της μηχανής τοποθέτησης και έχει κάνει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μόνο εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς JLK άκαμπτο μηχανή παρακολούθησης για να είναι μια γραμμή συναρμολόγησης επεξεργασία στην Κίνα,και έχουμε επίσης ανεξάρτητα αναπτύξει το JGB Bow skip stranding γραμμές, οι γραμμές καλωδίωσης τύπου CGB Bow skip και οι γραμμές διάθεσης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων.Η ετήσια αξία παραγωγής είναι πάνω από 10 εκατομμύρια δολάρια σήμερα., και έχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές μηχανών Stranding στην Κίνα.
