Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία: | Πλανητικό καλώδιο τύπων που προσαράσσει τη μηχανή | Τύπος: | Πλανητική |
|---|---|---|---|
| Μεγέθη τυμπάνων: | 500.630 κ.λπ. | Υλικά: | Χαλκό, αλεύρι, χάλυβα |
| Max.stranded αγωγός OD (315): | φ14 χιλ. | Στραγγαλισμός: | Βήμα-λιγότεροι, διευθετήσιμοι |
| Χρόνος εγγύησης: | 1 έτος | Πιάντινγκ: | Προαιρετικό |
| Επισημαίνω: | Πλανητικό καλώδιο χαλκού που προσαράσσει τη μηχανή,Ηλεκτρική άνεμος μηχανή σχοινιών,Άκαμπτη προσαράσσοντας μηχανή αργιλίου |
||
Μηχανή πλανητικής ράβδου για την κατασκευή ηλεκτρικού καλωδίου καλωδίου
1. Χρήση
Αυτό το μηχάνημα χρησιμοποιείται για την ενσωμάτωση και καλωδίωση των μονωτικών πυρήνων, ή ACSR, γυμνού αλουμινίου καλωδίου και αγωγού.
2Κύριος χαρακτήρας
2.1Μέθοδος ανάστροφης στροφής: πλανητικός μηχανισμός.
2.2Το κλουβί περιστροφής με δάχτυλο χωρίς άξονα είναι εξοπλισμένο με μηχανισμό ελέγχου της τριβής.
2.3Οι άξονες μετάδοσης συνδέουν όλα τα εξαρτήματα του μηχανήματος μαζί για να διατηρήσουν σταθερό πεδίο παρακμής, το οποίο μπορεί επίσης να επιλεγεί συγχρονισμός συχνότητας για τον έλεγχο του μηχανήματος.
2.4Υψηλή άκαμπτη, υψηλή απόδοση, υψηλή ταχύτητα και χαμηλή αδράνεια.
2.5Σύστημα ελέγχου PLC της Siemens, λειτουργεί με οθόνη αφής.
3Τεχνικές παραμέτρους
| Μοντέλο (Πλανητική μηχανή ράβδου) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Διάμετρος μονοσύρματος | Χάλυβα | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Αλουμίνιο | φ1,2-2 mm | φ1,2-4,0 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Μέγιστη λειτουργική ικανότητα του αγκυροβολημένου αγωγού | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Στραγγαλισμός | 6 Κλουβί για την απομόνωση των καραβιών | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Κλουβί για την απομόνωση των καραβιών | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Κλουβί για το Στραγγαλισμό | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Κλουβί για την παρακράτηση καραβιών | 38-749 | 51 έως 940 | 63-1151 | 75-1601 | |
| Ταχύτητα περιστροφής | 6 Κλουβί για την απομόνωση των καραβιών | 218 στροφές/min | 120 στροφές/λεπτο | 106 στροφές/min | 55 στροφές/λεπτο |
| 12 Κλουβί για την απομόνωση των καραβιών | 118 στροφές/λεπτο | 110 στροφές/λεπτο | 97.5 στροφές/λεπτο | 45 στροφές/λεπτο | |
| 18 Κλουβί για το Στραγγαλισμό | 108 στροφές/λεπτο | 100 στροφές/λεπτο | 820,9 στροφές/min | 35 στροφές/λεπτο | |
| 24 Κλουβί για την παρακράτηση καραβιών | 98 στροφές/λεπτο | 90 στροφές/λεπτο | 74 στροφές/min | 25 στροφές/λεπτο | |
| Καπστάν | Διάμετρος τροχού Capstan | 1000 χιλιοστά | 1600 χιλιοστά | 1800 χιλιοστά | 2000 mm |
| Μέγιστη δύναμη εκτόξευσης | 2Τ | 5Τ | 10Τ | 15Τ | |
| Δύναμη κινητήρα | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Μέγεθος καραβίδας | 315 mm | 400 χιλιοστά | 500 χιλιοστά | 630 mm | |
| Κέντρο Παίγματος Bobbin | 315 mm | 1250 mm | 1600 χιλιοστά | 1600 χιλιοστά | |
| Μπόμπιν ανάληψης | 1250 mm | 2000 mm | 2000 mm | 2500 χιλιοστά | |
| Μέγιστη γραμμική ταχύτητα αποσύνδεσης | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Κεντρικό ύψος | 1000 χιλιοστά | 1000 χιλιοστά | 1000 χιλιοστά |
1100 χιλιοστά
|
|

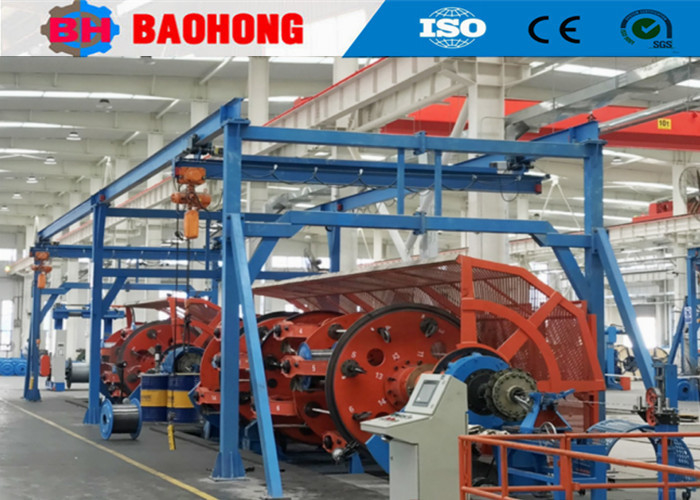

4Φωτογραφία.
5Φωτογραφία συσκευασίας.
6Το εργοστάσιό μας και η εισαγωγή μας.
Η Hejian Baohong Electrical Machinery Co., Ltd. ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στην Οικονομική Ζώνη Ανάπτυξης της πόλης Hejian, επαρχία Hebei,ήταν ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών ράβδου σύρματος και μηχανών τοποθέτησης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενοι στην φροντίδα και την υποστήριξη των πελατών μας,Η Baohong Machinery έχει αφιερωθεί στην έρευνα και ανάπτυξη της μηχανής ράβδου σύρματος και της μηχανής τοποθέτησης και έχει κάνει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μόνο εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς JLK άκαμπτη μηχανή παρακολούθησης για να είναι μια σειρά συναρμολόγησης επεξεργασία στην Κίνα,και έχουμε επίσης ανεξάρτητα αναπτύξει το JGB Bow skip stranding γραμμές, οι γραμμές καλωδίωσης τύπου CGB Bow skip και οι γραμμές διάθεσης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων.Η ετήσια αξία παραγωγής είναι πάνω από 10 εκατομμύρια δολάρια σήμερα., και έχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές μηχανών Stranding στην Κίνα.
