Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντος: | Πλανητικό καλώδιο καλωδίων τύπων κλουβιών που προσαράσσει τη μηχανή | Εφαρμογή: | Σύνθεση Συρμάτων |
|---|---|---|---|
| Υλικά: | Σύρματα από χαλκό, αλεύρι και χάλυβα | Μέγιστος.Διοδηγός με ράβδους OD ((500): | φ35 mm |
| Μέγιστη γραμμική ταχύτητα εκτόξευσης ((630): | 20 m/min | Κωδικός HS: | 847940 |
| Ζωγραφική εξοπλισμού: | Ως αίτημα | Χρόνος εγγύησης: | 1 έτος |
| Επισημαίνω: | Πλανητικό καλώδιο καλωδίων που προσαράσσει τη μηχανή,Καλώδιο καλωδίων τύπων κλουβιών που προσαράσσει τη μηχανή,καλώδιο χαλκού 20 m/min που στρίβει τη μηχανή |
||
Μηχανή Στράντζα Καλωδίων Πλανητικού Τύπου με Κλωβό 20 M/Min
1. Χρήση
Αυτή η μηχανή χρησιμοποιείται για τη στράντζα εύκαμπτων καλωδίων αλουμινίου ή χαλκού με back-twist, ή για τη συμπίεση και τη στράντζα των στρογγυλών ή τομεακών αγωγών. Μπορεί επίσης να στράντζα τα μονωμένα καλώδια και να κάνει χαλύβδινη θωράκιση για καλώδια σκόνης.
2. Κύριες Συνθέσεις
2.1. Pay-off
2.2. Συσκευή μη μεταλλικής ταινίας (επιλέξιμη)
2.3. Βάση καθοδήγησης καλωδίων
2.4. Συσκευή μεταλλικής ταινίας (επιλέξιμη)
2.5. Κλωβός στράντζας
2.6. Μετρητής μήκους
2.7. Θήκη μήτρας κλεισίματος
2.8. Διπλό τροχό capstan
2.9. Μηχανικό σύστημα μετάδοσης (επιλέξιμο)
2.10. Ηλεκτρικό σύστημα ελέγχου
2.11. Σύστημα προστασίας ασφαλείας
2.12. Συσκευή συμπίεσης (επιλέξιμη)
2.13. Take-up
3. Κύρια Χαρακτηριστικά
3.1 Οι μπομπίνες είναι διατεταγμένες σε τέταρτα γύρω από τους κλωβούς στράντζας. Ο κεντρικός άξονας δεν φέρει τις μπομπίνες.
3.2 Υψηλή ακαμψία, υψηλή απόδοση, υψηλή ταχύτητα και χαμηλή αδράνεια.
3.3 Οδηγείται από κιβώτιο ταχυτήτων 36 σταδίων, διπλή έλξη και διπλή ενεργή συσκευή. Η φυσική κατανομή των καλωδίων αποφεύγει τη ζημιά από τριβή κατά τη στράντζα.
3.4 Η πιο προηγμένη συσκευή διακοπής έκτακτης ανάγκης, που ελέγχει άμεσα κάθε μπομπίνα. Μόλις σπάσει οποιοδήποτε καλώδιο, ολόκληρη η μηχανή θα σταματήσει αυτόματα αμέσως.
3.5 Διασφάλιση συμπλήρωσης μετά από οποιοδήποτε σπάσιμο καλωδίου, ιδιαίτερα κατάλληλο για την παραγωγή καλωδίων ρεύματος και καλωδίων διασύνδεσης υψηλής συμπίεσης.
3.6 Σύστημα ελέγχου PLC, λειτουργία σε οθόνη αφής.
4. Τεχνικές παράμετροι
| Μοντέλο (Μηχανή Πλανητικής Στράντζας) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Διάμετρος μονόκλωνου καλωδίου | Χαλκός | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| Αλουμίνιο | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| Μέγιστη εξωτερική διάμετρος στραντζαρισμένου αγωγού | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Βήμα στράντζας | Κλωβός στράντζας 6 μπομπίνων | 26-435 | 39-695 | 44-770 | 48-840 |
| Κλωβός στράντζας 12 μπομπίνων | 30-526 | 43-774 | 47-858 | 50-928 | |
| Κλωβός στράντζας 18 μπομπίνων | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Κλωβός στράντζας 24 μπομπίνων | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Ταχύτητα περιστροφής | Κλωβός στράντζας 6 μπομπίνων | 218 σ.α.λ. | 120 σ.α.λ. | 106 σ.α.λ. | 55 σ.α.λ. |
| Κλωβός στράντζας 12 μπομπίνων | 118 σ.α.λ. | 110 σ.α.λ. | 97.5 σ.α.λ. | 45 σ.α.λ. | |
| Κλωβός στράντζας 18 μπομπίνων | 108 σ.α.λ. | 100 σ.α.λ. | 82.9 σ.α.λ. | 35 σ.α.λ. | |
| Κλωβός στράντζας 24 μπομπίνων | 98 σ.α.λ. | 90 σ.α.λ. | 74 σ.α.λ. | 25 σ.α.λ. | |
| Capstan | Διάμετρος τροχού Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Μέγιστη δύναμη έλξης | 2T | 5T | 10T | 15T | |
| Ισχύς κινητήρα | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Μέγεθος μπομπίνας | 315 mm | 400 mm | 500 mm | 630 mm | |
| Κεντρική μπομπίνα Payoff | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Μπομπίνα Take-up | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Μέγιστη γραμμική ταχύτητα έλξης | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Κεντρικό ύψος | 1000 mm | 1000 mm | 1000 mm |
|
|

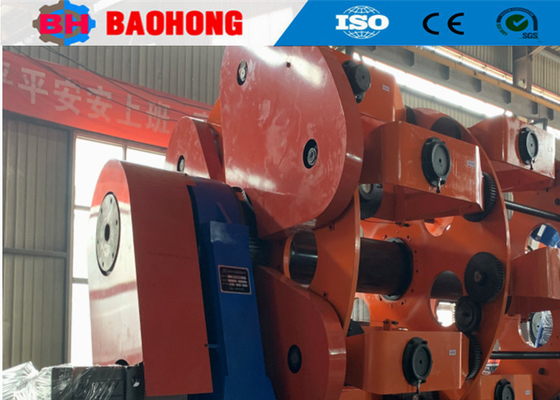

5. Φωτογραφία
6. Φωτογραφία συσκευασίας
7. Το εργοστάσιό μας και η εισαγωγή
Η Hejian Baohong Electrical Machinery Co., Ltd. ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στην Οικονομική Ζώνη Ανάπτυξης της πόλης Hejian, στην επαρχία Hebei, και είναι ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών στράντζας καλωδίων και μηχανών τοποθέτησης καλωδίων στη Βόρεια Κίνα.
Από το 2006, βασιζόμενη στη φροντίδα και την υποστήριξη των πελατών μας, η Baohong Machinery έχει αφοσιωθεί στην έρευνα και ανάπτυξη μηχανών στράντζας καλωδίων και μηχανών τοποθέτησης καλωδίων και έχει κάνει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μόνο εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς μηχανών στράντζας JLK rigid για να είναι μια γραμμή συναρμολόγησης επεξεργασίας στην Κίνα, και έχουμε επίσης αναπτύξει ανεξάρτητα τις γραμμές στράντζας JGB Bow skip, τις γραμμές καλωδίωσης τύπου CGB Bow skip και τις γραμμές τοποθέτησης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει μια έκταση 10000 τετραγωνικών μέτρων, εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων. Η εταιρεία μας έχει 60 υπαλλήλους, συμπεριλαμβανομένων 10 υπαλλήλων Ε&Α. Η ετήσια αξία παραγωγής υπερβαίνει τα 10 εκατομμύρια δολάρια επί του παρόντος και έχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές μηχανών στράντζας στην Κίνα.
