| Ονομασία του προϊόντος: | Πλανητική προσαράσσοντας μηχανή οθόνης αφής PLC | Use for: | Stranding |
|---|---|---|---|
| Σχήμα: | Πλανητικός τύπος | Drum sizes: | 315 mm，400 mm, 500 mm,600mm |
| Materials: | Cu, Al,Steel wires | Max.stranded conductor OD(630): | φ45 mm |
| Δύναμη μηχανών (400): | 22 KW | Χρώμα εξοπλισμού: | Προαιρετικό |
| Επισημαίνω: | Πλανητικό καλώδιο που στρίβει τη μηχανή,άκαμπτη προσαράσσοντας μηχανή μασουριών 315mm,Καλώδιο καλωδίων οθόνης αφής που προσαράσσει τη μηχανή |
||

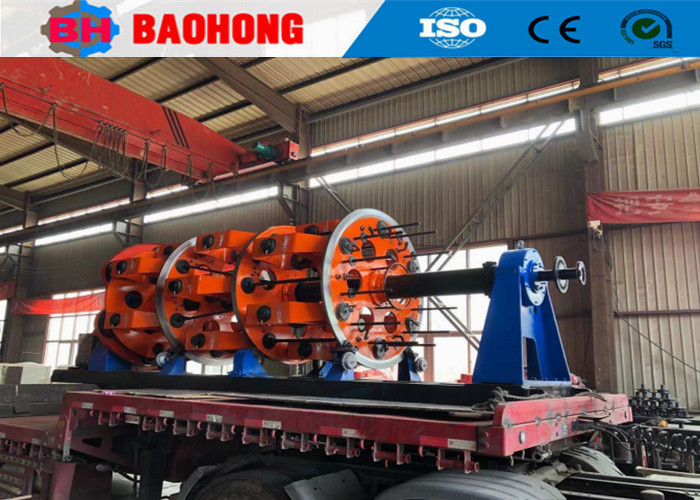

Μηχανή πλανητικής ράβδου με οθόνη αφής PLC 315mm Bobbins
1. Χρήση
Το μηχάνημα χρησιμοποιείται για την παρακολούθηση της παρακολούθησης χαλκού/αλουμινίου/ατσάλινου καλωδίου κλπ.
2Οι κύριοι χαρακτήρες
2.1Ο κεντρικός άξονας δεν αντέχει τους τροχούς.
2.2. Υψηλή άκαμπτη, υψηλή ταχύτητα και χαμηλή αδράνεια υψηλή ταχύτητα και χαμηλή αδράνεια.
2.3.Χρησιμοποιώντας πλήρες σύνολο ελέγχου από servo, οθόνη αφής απευθείας ψηφιακή ρύθμιση απόσταση κοπής.
2.4Η πιο προηγμένη συσκευή έκτακτης ανάγκης.
2.5.Ολόκληρη η μηχανή έχει έξυπνο έλεγχο.
2.6Σύστημα ελέγχου Siemens PLC, λειτουργεί με οθόνη αφής.
3Μηχανικά και ηλεκτρικά εξαρτήματα
3.1 Τα ρουλεμάν είναι από τα εμπορικά σήματα Ha Erbin, Wa Fangdian και Luoyang.
3.2 Οι κινητήρες είναι από διάσημα κινεζικά προϊόντα.
3Ο οδηγός του.3 AC είναι από την Danfoss.
3Ο PLC είναι της Siemens.
3.5 οθόνη αφής είναι από τη Siemens.
3.6 Τα κύρια ηλεκτρικά στοιχεία χαμηλής τάσης προέρχονται από υψηλής ποιότητας και γνωστή κινεζική μάρκα.
4Τεχνικές παραμέτρους
| Μοντέλο (Πλανητική μηχανή ράβδου) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Διάμετρος μονοσύρματος | Χάλυβα | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Αλουμίνιο | φ1,2-2 mm | φ1,2-4,0 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Μέγιστη λειτουργική ικανότητα του αγκυροβολημένου αγωγού | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Στραγγαλισμός | 6 Κλουβί για την απομόνωση των καραβιών | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Κλουβί για την απομόνωση των καραβιών | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Κλουβί για το Στραγγαλισμό | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Κλουβί για την παρακράτηση καραβιών | 38-749 | 51 έως 940 | 63-1151 | 75-1601 | |
| Ταχύτητα περιστροφής | 6 Κλουβί για την απομόνωση των καραβιών | 218 στροφές/min | 120 στροφές/λεπτο | 106 στροφές/min | 55 στροφές/λεπτο |
| 12 Κλουβί για την απομόνωση των καραβιών | 118 στροφές/λεπτο | 110 στροφές/λεπτο | 97.5 στροφές/λεπτο | 45 στροφές/λεπτο | |
| 18 Κλουβί για το Στραγγαλισμό | 108 στροφές/λεπτο | 100 στροφές/λεπτο | 820,9 στροφές/min | 35 στροφές/λεπτο | |
| 24 Κλουβί για την παρακράτηση καραβιών | 98 στροφές/λεπτο | 90 στροφές/λεπτο | 74 στροφές/min | 25 στροφές/λεπτο | |
| Καπστάν | Διάμετρος τροχού Capstan | 1000 χιλιοστά | 1600 χιλιοστά | 1800 χιλιοστά | 2000 mm |
| Μέγιστη δύναμη εκτόξευσης | 2Τ | 5Τ | 10Τ | 15Τ | |
| Δύναμη κινητήρα | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Μέγεθος καραβίδας | 315 mm | 400 χιλιοστά | 500 χιλιοστά | 630 mm | |
| Κέντρο Παίγματος Bobbin | 315 mm | 1250 mm | 1600 χιλιοστά | 1600 χιλιοστά | |
| Μπόμπιν ανάληψης | 1250 mm | 2000 mm | 2000 mm | 2500 χιλιοστά | |
| Μέγιστη γραμμική ταχύτητα αποσύνδεσης | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Κεντρικό ύψος | 1000 χιλιοστά | 1000 χιλιοστά | 1000 χιλιοστά |
1100 χιλιοστά
|
|
5Φωτογραφία.
6Φωτογραφία συσκευασίας.
7Το εργοστάσιό μας και η εισαγωγή μας.
Η Hejian Baohong Electrical Machinery Co., Ltd ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στην Οικονομική Ζώνη Ανάπτυξης της πόλης Hejian, επαρχία Hebei,ήταν ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών ράβδους σύρματος και μηχανών τοποθέτησης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενοι στην φροντίδα και την υποστήριξη των πελατών μας,Η Baohong Machinery έχει αφιερωθεί στην έρευνα και ανάπτυξη της μηχανής ράβδου σύρματος και της μηχανής τοποθέτησης και έχει κάνει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μόνο εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς JLK άκαμπτο μηχανή παρακολούθησης για να είναι μια γραμμή συναρμολόγησης επεξεργασία στην Κίνα,και έχουμε επίσης ανεξάρτητα αναπτύξει το JGB Bow skip stranding γραμμές, οι γραμμές καλωδίωσης τύπου CGB Bow skip και οι γραμμές διάθεσης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων.Η ετήσια αξία παραγωγής είναι πάνω από 10 εκατομμύρια δολάρια σήμερα., και έχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές μηχανών Stranding στην Κίνα.
