Μηχανή αντιστάθμισης άκαμπτου τύπου για καλώδιο και καλώδιο αλουμινίου

Μηχανή στερεού τύπου για ράμματα και καλώδια από αλουμίνιο

1- Εφαρμογή

Το μηχάνημα αυτό χρησιμοποιείται κυρίως για τη μη στρεβλώσιμη στελέχωση αλουμινίου με μεγάλη διατομή και μεγάλου μήκους με ατσάλινο πυρήνα (ACSR) και αλουμινίου.Μπορεί επίσης να εφαρμοστεί στο μη στρογγυλοποιημένο στρίχωμα και συμπιεσμό αγωγών χαλκού με στρογγυλοποιημένα, ειδικού σχήματος και τομέα σχήματος πυρήνες.

2Κύριο συστατικό

2Φ1600 Στάδιο πληρωμής

2.2 #τύπος στήριξης καθοδήγησης καλωδίου

2.3 12Β, 18Β σπαθί

2.4 Ηλεκτρονική συσκευή συναρμολόγησης και συμπίεσης

2.5 Μετρητής ((Μεχανολογικός, Ηλεκτρονικός)

2.6 Φ 1600 ισχυρό διπλό καπστάνιο

2.7 Φ 1800 τύπου στήλης ανάληψης με διασταύρωση

2.8 Ηλεκτρικό σύστημα ελέγχου

2.9 Σύστημα προστασίας ασφάλειας

3. Χαρακτηριστικά

3.1 Το σύνολο της μηχανής τροφοδοτείται από τον ανεξάρτητο κινητήρα και κάθε τμήμα του κλουβιού και του καπστάν τροφοδοτείται από ξεχωριστό συγχρονισμένο σεροκινητήρα με μόνιμο μαγνήτη.Το κλουβί οδηγείται για να περιστρέψει μέσω ενός ειδικού κιβωτίου ταχυτήτων, η οποία απλοποιεί τη δομή σε σύγκριση με την παραδοσιακή σχοινιά συνδέσμου γης με κίνηση άκαμπτου τύπου και καθιστά την συντήρηση του εξοπλισμού πιο βολική.

3.2 Ο έλεγχος ολόκληρης της μηχανής υιοθετεί τον PLC της σειράς Inovance και διάφορες παραμέτρους της διαδικασίας παραγωγής ρυθμίζονται μέσω της οθόνης αφής.Κάθε τμήμα του κλουβιού και του καπστάν οδηγείται από ένα κινητήρα Jiangsu Zhima servoΓια να εξασφαλιστεί η ακρίβεια της μετάδοσης, ο κινητήρας μετάδοσης υιοθετεί ανατροφοδότηση κωδικοποιητή σχάρου,και ολόκληρη η μηχανή υιοθετεί μια μέθοδο επικοινωνίας λεωφορείου για να εξασφαλίσει την ακρίβεια της μετάδοσης σήματοςΣτην πραγματική παραγωγή,Οι χρήστες ορίζουν τις παραμέτρους της διαδικασίας, όπως το πλάτος κάθε τμήματος του κλουβιού και την ταχύτητα της γραμμής παραγωγής στην οθόνη αφής σύμφωνα με τις απαιτούμενες προδιαγραφές καλωδίουΚατά την εκκίνηση, η ταχύτητα κάθε τμήματος μετάδοσης υπολογίζεται αυτόματα από τον PLC για να εξασφαλιστεί ο συγχρονισμός ολόκληρης της μηχανής και η ακρίβεια της στροφής του καλωδίου,και για να επιτευχθεί η σταθερή ρύθμιση της ταχύτητας ολόκληρης της μηχανήςΤο ηλεκτρονικό σύστημα ελέγχου έχει προηγμένη τεχνολογία, βολική λειτουργία και αξιόπιστη λειτουργία.

3.3 Η αρχή των παλμών χρησιμοποιείται για την ανίχνευση σπασμάτων καλωδίων, η οποία μπορεί να προσδιορίσει με ακρίβεια το σήμα σπασμάτων καλωδίων οποιουδήποτε κυλίνδρου σε κάθε τμήμα του κλουβιού, εξασφαλίζοντας την ακρίβεια ανίχνευσης.Μέσα από την οθόνη αφής, ο χειριστής μπορεί να λύσει γρήγορα το πρόβλημα και να ξεκινήσει την επόμενη εκκίνηση.

3.4 Το μηχάνημα χρησιμοποιεί προγραμματιζόμενο ελεγκτή Inovance PLC και λεωφορείο πεδίου για την ενοποιημένη εντολή και συντονισμό της λειτουργικής κατάστασης όλων των τμημάτων του μηχανήματος,και χρησιμοποιεί μετατροπέα συχνότητας για τον έλεγχο της εκκίνησης και λειτουργίας του κινητήρα εναλλασσόμενου ρεύματοςΤο σύστημα ηλεκτρονικού ελέγχου είναι τεχνολογικά προηγμένο, εύκολο στη λειτουργία και αξιόπιστο στη λειτουργία.

4.Οι κύριες τεχνικές παραμέτρους

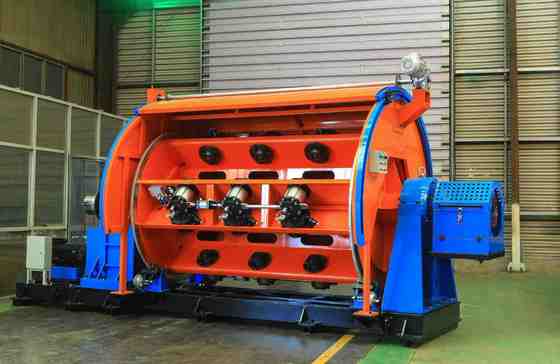

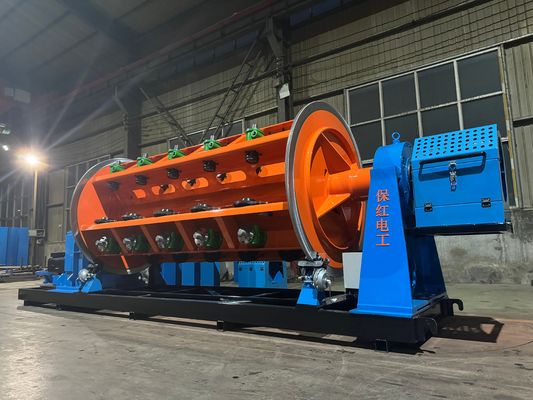

5.Φωτογραφίες

6.Φωτογραφία συσκευασίας

7.Το εργοστάσιό μας και η εισαγωγή μας

Η Hebei Baohong Electrical Machinery Co., Ltd ιδρύθηκε την 1η Αυγούστου 2006.Tianjin και ShijiazhuangΗ εταιρεία απολαμβάνει βολική μεταφορά και άφθονο σίδηρο και χάλυβα. Από την παραγωγή των προϊόντων της σειράς των μηχανών παρακολούθησης, η εταιρεία έχει περάσει 18 χρόνια ανάπτυξης.

Εμπιστευόμενη πλήρως στα πλεονεκτήματα του ταλέντου και της τεχνικής της δύναμης, η εταιρεία ερευνά και αναπτύσσει συνεχώς νέες τεχνολογίες και διαδικασίες, επιτυγχάνοντας σταθερά ανάπτυξη και σταδιακή εξέλιξη σε μια ολοκληρωμένη οικονομική οντότητα με προηγμένη τεχνολογία παραγωγής, ισχυρή παραγωγική ικανότητα και Δίκτυα πωλήσεων που καλύπτουν ολόκληρη τη χώρα και το εξωτερικό.

Η εταιρεία καλύπτει μια εργοστασιακή έκταση 30.000 τετραγωνικών μέτρων, με περισσότερους από 100 υπαλλήλους, συμπεριλαμβανομένων 12 μηχανικών και ηλεκτρολόγων μηχανικών, και ο εξοπλισμός επεξεργασίας της ανέρχεται συνολικά σε περισσότερα από 60 εκατομμύρια γιουάν..Σήμερα, με την εισαγωγή των μεγάλων εξοπλισμών επεξεργασίας και την έρευνα, ανάπτυξη και βελτίωση των διαδικασιών, η εταιρεία έχει γίνει ο μόνος κατασκευαστής στην Κίνα που παράγει κλουβί JLK Μονάδες σειράς μηχανών ράβδου σε γραμμή συναρμολόγησης.
