| Ονομασία προϊόντος: | Άκαμπτο πλαίσιο Strander καλωδίων καλωδίων | Μέγεθος τροχιάς: | 500 / 630/710/720 |
|---|---|---|---|
| Υλικό σύρματος: | Χαλκός, αλουμίνιο, χάλυβα | χρήση για: | Προσάραξη του καλωδίου και του καλωδίου |
| Τύπος: | Μηχανή αυτοματοποίησης | Μάρκα κινητήρα: | Η Siemens |
| Ζωγραφική μηχανών: | Προσαρμογή | Εποχή εγγύησης: | 12 μήνες εγγύηση |
| Επισημαίνω: | άκαμπτο πλαίσιο strander,άκαμπτο πλαίσιο που προσαράσσει τη μηχανή |
||
Σιδηροδρομικό καλώδιο Σκληρό πλαίσιο Strander ACSR Κατσίκια πρόβατα Conductor 300 350 SQMM
1Εφαρμογή
Το μηχάνημα χρησιμοποιείται κυρίως για το στρώμα και συμπιέζοντας του χαλκού ή του αλουμινίου τομέα ή στρογγυλό αγωγό, καθώς και το προ-στρογγυλό τομέα
Η μεγάλη μηχανή κάμψης χρησιμοποιείται για να κάμψει την χάλυβα πλάκα στη δομή του πλαισίου.και είναι συγκολλημένα μαζί με τους μεγάλους δίσκους και στις δύο πλευρές. Επίσης όλες οι δομές συγκολλούνται στο κέντρο πάχος τοίχωμα σωλήνα. Όλη η δομή είναι ισχυρή και όμορφη.που θα αφαιρέσει τις εσωτερικές πιέσεις.
2Κύριο συστατικό
2.1 Πληρωμή 1 σύνολο
2.2 Ακατάστατη ράβδος 1 σύνολο
2.3 Κρατητής σιδηροτροφικού πίνακα συμπιεσμού και συναρμολόγησης 1 σύνολο
2.4 Συγκεντρωτική μηχανή ταινίας 1 σύνολο
2.5 Μετρητής 1 σύνολο
2.6 Capstan (με κιβώτιο ταχυτήτων 36 βημάτων) 1 σύνολο
2.7 Περπατητική στάση 1 σύνολο
2.8 Πλήρωση τύπου στήλης 1 σύνολο
2.9 Κινητήρας + εκπαιδευτικός 1 σετ
2.10 Άξονας μετάδοσης 1 σύνολο
2.11 Κύριο ντουλάπι και ντουλάπι χειρισμού 1 σετ το καθένα
3. Χαρακτηριστικά
3.1 Προσαρμόζουμε αυτό το μηχάνημα για το σχοινί τύπου κλουβιού σύμφωνα με τις απαιτήσεις των πελατών.
3.2Εργαστήριος μηχανισμός στερεού τύπου κλουβιών, που υποστηρίζεται από ελαστικό κυλίνδρου που ευθυγραμμίζεται και στα δύο άκρα.
3.3 Φορτώσεις ομαδικών κυψελών με χρήση υδραυλικού τύπου δαπέδου.
3.4 Δύο τροχούς με κλίση σχεδιασμού, κατάλληλοι για βαριά φορτία συμπιέσεως.
3.5 τύπου δίσκου Πνευματικό φρένο για κλουβί.
3.6 Εξοπλισμένο με PLC, προαιρετικό.
4Τεχνικές παραμέτρους
| Πρότυπο (μηχανή άκαμπτης ράβδου) | JLK-500 | JLK-630 | JLK-710/720 | |
| Διάμετρος μονοσύρματος | Χάλυβα | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Αλουμίνιο | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Μέγιστη λειτουργική ικανότητα του αγκυροβολημένου αγωγού | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Στραγγαλισμός | 6 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Κλουβί για το Στραγγαλισμό | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Κλουβί για την παρακράτηση καραβιών | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Κλουβί για την παρακράτηση καραβιών | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Ταχύτητα περιστροφής | 6 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο |
| 12 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο | |
| 18 Κλουβί για το Στραγγαλισμό | 208.5 στροφές/λεπτο | 155 στροφές/λεπτο | 1420,6 στροφές/λεπτο | |
| 24 Κλουβί για την παρακράτηση καραβιών | 179 στροφές/λεπτο | 130.1 στροφές/λεπτο | 1220,3 στροφές/λεπτο | |
| 30 Κλουβί για την παρακράτηση καραβιών | 1610,8 στροφές/λεπτο | 1150,9 στροφές/min | 1020,7 στροφές/δευτερόλεπτο | |
| Καπστάν | Διάμετρος τροχού Capstan | 2000 mm | 2000 mm | 2000 mm |
| Μέγιστη δύναμη εκτόξευσης | 30 τόνους | 30 τόνους | 40 Τ | |
| Προστροφική συσκευή | Πύργος | 500-2500 χιλιοστά | 500-2500 χιλιοστά | 500-2500 χιλιοστά |
| Δύναμη κινητήρα | 90-180 KW | 110-180 KW | 130-180 KW | |
| Μέγεθος καραβίδας | 500*375*127 | 630*475*127 | 710*530*127 | |
| Κέντρο Παίγματος Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Μπόμπιν ανάληψης | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Μέγιστη γραμμική ταχύτητα αποσύνδεσης | 69 m/min | 69 m/min | 62 m/min | |
| Κεντρικό ύψος | 1000 χιλιοστά | 1100 χιλιοστά | 1100 χιλιοστά | |

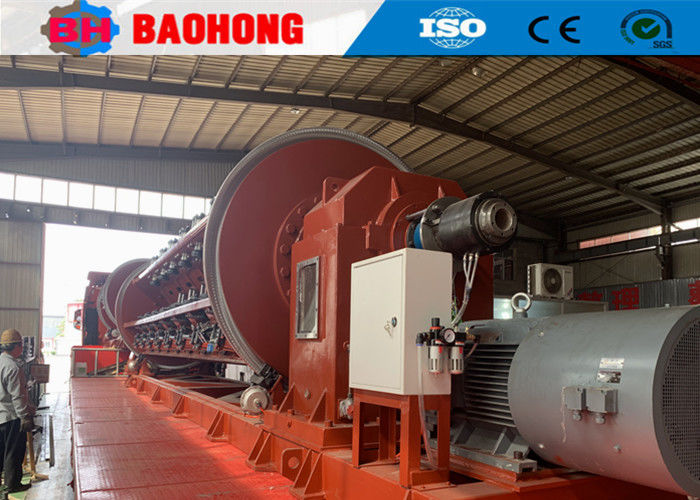

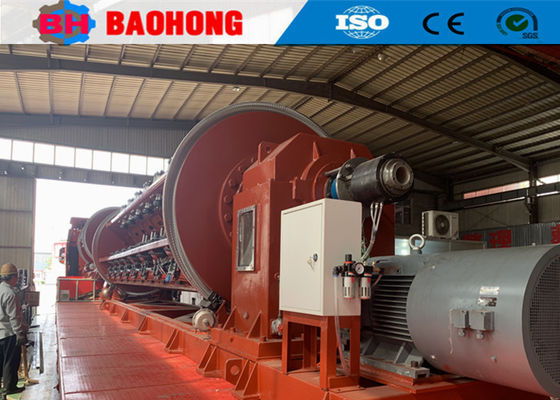

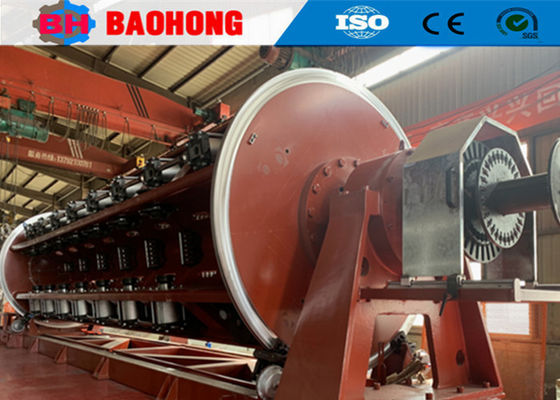

5Φωτογραφίες.
6Φωτογραφία συσκευασίας.
7Το εργοστάσιό μας και η εισαγωγή μας.
Η Hejian Baohong Electrical Machinery Co., Ltd ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στην Οικονομική Ζώνη Ανάπτυξης της πόλης Hejian, επαρχία Hebei,ήταν ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών ράβδους σύρματος και μηχανών τοποθέτησης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενοι στην φροντίδα και την υποστήριξη των πελατών μας,Η Baohong Machinery έχει αφιερωθεί στην έρευνα και ανάπτυξη της μηχανής ράβδου σύρματος και της μηχανής τοποθέτησης και έχει κάνει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μόνο εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς JLK άκαμπτο μηχανή παρακολούθησης για να είναι μια γραμμή συναρμολόγησης επεξεργασία στην Κίνα,και έχουμε επίσης ανεξάρτητα αναπτύξει το JGB Bow skip stranding γραμμές, οι γραμμές καλωδίωσης τύπου CGB Bow skip και οι γραμμές διάθεσης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων.Η ετήσια αξία παραγωγής είναι πάνω από 10 εκατομμύρια δολάρια σήμερα., και έχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές μηχανών Stranding στην Κίνα.
