Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία προϊόντος: | Άκαμπτο καλώδιο τύπων PLC που προσαράσσει τη μηχανή | Εφαρμογή: | Σχοινιά |
|---|---|---|---|
| Υλικό σύρματος: | Χαλκός, αλουμίνιο, χάλυβα κλπ. | Μέγιστη υπερβολική δόση του ακινητοποιημένου αγωγού: | φ35-55 mm |
| Ετικέτα ρουλεμάν: | NSK | Ετικέτα μετατροπέα: | Η Siemens |
| PLC, οθόνη αφής: | Η Siemens | Χρώμα μηχανής: | Προαιρετικό |
| Επισημαίνω: | Άκαμπτο πλαίσιο αργιλίου που προσαράσσει τη μηχανή,Άκαμπτο πλαίσιο 55 χιλ. που προσαράσσει τη μηχανή,Άκαμπτη προσαράσσοντας μηχανή για το καλώδιο χαλκού |
||

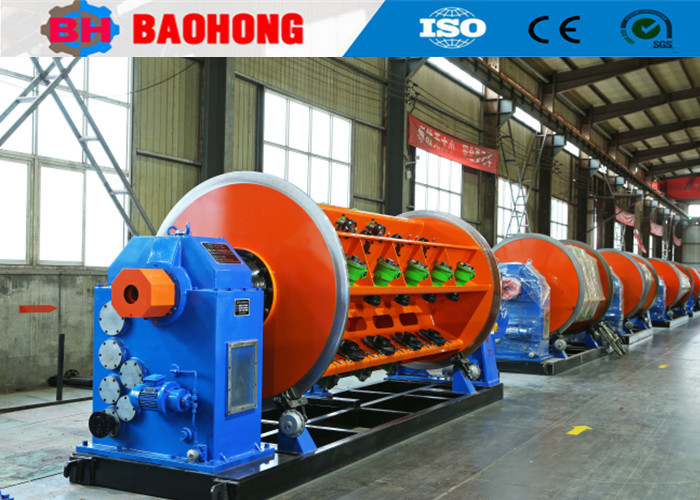

Καλής ποιότητας Μηχανή για το άκαμπτο σκελετό για αλουμίνιο και χαλκό
1Εφαρμογή
Αυτό το μηχάνημα χρησιμοποιείται κυρίως για την επεξεργασία αλουμινίου, χαλκού και ACSR σε σχήμα ή στρογγυλό αγωγό.
2. Συστατικό
Κεντρική αποδέσμευση, κλουβί παρακράτησης, θήκη συναρμολόγησης, θήκη συμπαγής, συσκευή έλξης, συσκευή ανάληψης και διασταύρωσης, ηλεκτρικό σύστημα ελέγχου και σύστημα μετάδοσης.
3Τεχνικές παραμέτρους
| Πρότυπο (μηχανή άκαμπτης ράβδου) | JLK-500 | JLK-630 | JLK-710/720 | |
| Διάμετρος μονοσύρματος | Χάλυβα | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Αλουμίνιο | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Μέγιστη λειτουργική ικανότητα του αγκυροβολημένου αγωγού | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Στραγγαλισμός | 6 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Κλουβί για το Στραγγαλισμό | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Κλουβί για την παρακράτηση καραβιών | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Κλουβί για την παρακράτηση καραβιών | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Ταχύτητα περιστροφής | 6 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο |
| 12 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο | |
| 18 Κλουβί για το Στραγγαλισμό | 208.5 στροφές/λεπτο | 155 στροφές/λεπτο | 1420,6 στροφές/λεπτο | |
| 24 Κλουβί για την παρακράτηση καραβιών | 179 στροφές/λεπτο | 130.1 στροφές/λεπτο | 1220,3 στροφές/λεπτο | |
| 30 Κλουβί για την παρακράτηση καραβιών | 1610,8 στροφές/λεπτο | 1150,9 στροφές/min | 1020,7 στροφές/δευτερόλεπτο | |
| Καπστάν | Διάμετρος τροχού Capstan | 2000 mm | 2000 mm | 2000 mm |
| Μέγιστη δύναμη εκτόξευσης | 30 τόνους | 30 τόνους | 40 Τ | |
| Προστροφική συσκευή | Πύργος | 500-2500 χιλιοστά | 500-2500 χιλιοστά | 500-2500 χιλιοστά |
| Δύναμη κινητήρα | 90-180 KW | 110-180 KW | 130-180 KW | |
| Μέγεθος καραβίδας | 500*375*127 | 630*475*127 | 710*530*127 | |
| Κέντρο Παίγματος Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Μπόμπιν ανάληψης | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Μέγιστη γραμμική ταχύτητα αποσύνδεσης | 69 m/min | 69 m/min | 62 m/min | |
| Κεντρικό ύψος | 1000 χιλιοστά | 1100 χιλιοστά | 1100 χιλιοστά | |
4. Συμπληρωματικά τεχνικά δεδομένα εξοπλισμού
4.1.Σχεδίαση διαμόρφωσης 1η σειρά
4.2.Σχέδιο θεμελίωσης 1ο σύνολο
4.3Πνευματικό σχέδιο αγωγού 1set
4.4Σχέδιο μηχανισμού μεταφοράς 1 σύνολο
4.5.Σχέδιο συστήματος μεταφοράς 1set
4.6.Σχέδιο λιπαντικού 1 σύνολο
4.7Σχέδιο ηλεκτρικών σωλήνων 1 σύνολο
4.8.Ηλεκτρική καλωδίωση λίστα 1set
4.9.Σχεδία ηλεκτρικών αγωγών 1set
4.10.Εγχειρίδιο λειτουργίας και συντήρησης 1 σύνολο
4.11Οδηγία λειτουργίας του μετατροπέα συχνοτήτων 1set
5Φωτογραφία.
6Φωτογραφία συσκευασίας.
7Το εργοστάσιο και η εταιρεία μας.
Η Hejian Baohong Electrical Machinery Co., Ltd ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στην Οικονομική Ζώνη Ανάπτυξης της πόλης Hejian, επαρχία Hebei,ήταν ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών ράβδους σύρματος και μηχανών τοποθέτησης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενοι στην φροντίδα και την υποστήριξη των πελατών μας,Η Baohong Machinery έχει αφιερωθεί στην έρευνα και ανάπτυξη της μηχανής ράβδου σύρματος και της μηχανής τοποθέτησης και έχει κάνει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μόνο εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς JLK άκαμπτο μηχανή παρακολούθησης για να είναι μια γραμμή συναρμολόγησης επεξεργασία στην Κίνα,και έχουμε επίσης ανεξάρτητα αναπτύξει το JGB Bow skip stranding γραμμές, οι γραμμές καλωδίωσης τύπου CGB Bow skip και οι γραμμές διάθεσης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων.Η ετήσια αξία παραγωγής είναι πάνω από 10 εκατομμύρια δολάρια σήμερα., καιέχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές μηχανών Stranding στην Κίνα.
