Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα εξοπλισμού: | Πληρώστε μακριά και υιοθετήστε επάνω τη στάση για να ξανατυλίξει | Τύπος: | Κάθετη στήλη Shaftless |
|---|---|---|---|
| Προδιαγραφές τροχού: | 1600 | Υλικά: | Χάλυβα/AL |
| Χρώμα εξοπλισμού: | Ως απαίτηση | Περίοδος Εγγύησης: | 12 Μήνες Εγγύηση |
| Εφαρμογή: | Επαγγελματικά εξαρτήματα μηχανών καλωδίων | ||
| Επισημαίνω: | Stand for unwinding cable machine,Stand for winding extruding machine,Professional accessories for cable rewinding |
||
Επαγγελματικά Αξεσουάρ Μηχανής Καλωδίων Στάντ Αποτύλιξης και Τύλιξης για Μηχανή Επανατύλιξης / Εξώθησης
1. Εφαρμογή
Το μηχάνημα είναι τύπου γερανού με κινούμενο σκελετό και άνω τοποθετημένο περίβλημα σωλήνα. Ο σκελετός του γερανού κατασκευάζεται με κάμψη και συγκόλληση. Τα δύο κεντρικά άκρα του καρουλιού σύρματος κινούνται πάνω/κάτω από παξιμάδι κοχλία κίνησης που οδηγείται από δύο κινητήρες μέσω μειωτήρα ταχύτητας κυκλοειδούς. Κάθε ουραίο μπλοκ μπορεί να κινείται μόνο του, ή τα κεντρικά μπλοκ μπορούν να κινούνται ταυτόχρονα. Είναι επίσης εξοπλισμένο με διπλή συσκευή προστασίας. Όταν είναι απαραίτητο, μπορεί επίσης να εξοπλιστεί με άξονες ουράς για καρούλια σύρματος διαφόρων προδιαγραφών. Η σύσφιξη του καρουλιού σύρματος πραγματοποιείται από τον κινητήρα που οδηγεί τον μειωτήρα με προστασία υπερφόρτωσης. Ο κινητήρας τύλιξης υιοθετεί κινητήρα AC μεταβλητής συχνότητας 5,5kw, ο οποίος οδηγεί τον κύριο άξονα του καρουλιού να περιστρέφεται μέσω του κιβωτίου ταχυτήτων. Ο κινητήρας τύλιξης ελέγχεται από ελεγκτή σειράς G120, και η διαδρομή οδηγείται από σερβοκινητήρα Mitsubishi 0,75KW και σερβοελεγκτή Mitsubishi. Το βήμα του καλωδίου ρυθμίζεται μέσω της οθόνης αφής, και το μέγεθος και η τάση του βήματος του καλωδίου μπορούν να ρυθμιστούν ανά πάσα στιγμή. Ολόκληρο το μηχάνημα είναι εξοπλισμένο με ρύθμιση ταχύτητας, τάσης και βήματος. Έχουν τοποθετηθεί κουμπιά προώθησης και οπισθοπορείας για τύλιξη, και έχουν τοποθετηθεί οθόνη τάσης και οθόνη βήματος. Ο έλεγχος τάσης της τύλιξης πραγματοποιείται με ροπή ή ταχύτητα. Η PLC S7-200 χρησιμοποιείται για τη διαχείριση ολόκληρου του μηχανήματος, παρέχοντας το κανάλι σύνδεσης και τα σχετικά σήματα με το κύριο σύστημα ελέγχου.
2. Τεχνική Παράμετρος
|
Καρούλι τύλιξης
|
Πλάτος καρουλιού
|
Μέγιστη διάμετρος καλωδίου
|
Ταχύτητα τύλιξης
|
Βάρος φόρτωσης
|
| PN630-1250 | 400~950mm | Φ20mm | 120m/min | 2T(max) |
| PN800-1600 | 600-1180mm | Φ40mm | 100m/min | 4T(Max) |
| PN1000-PN2000 | 750~1500mm | Φ60mm | 80m/min | 8T(max) |
| PN1250-PN2500 | 950~1900mm | Φ80 | 80m/min | 12T(max) |
| PN1600-PN3150 | 1180~2300mm | Φ120mm | 50m/min | 18T(max) |

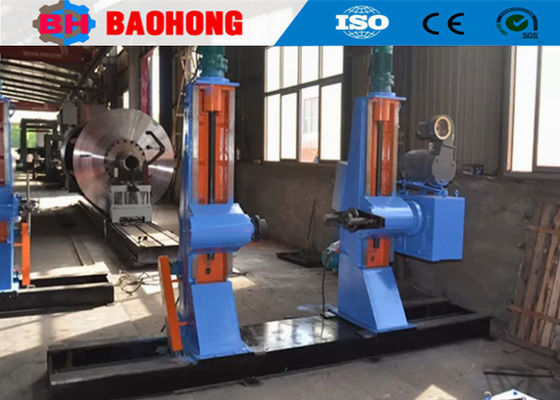

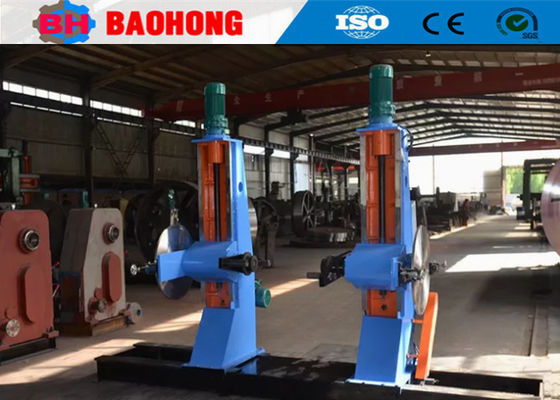

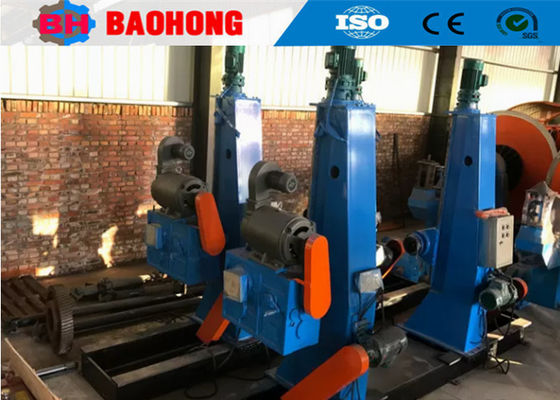

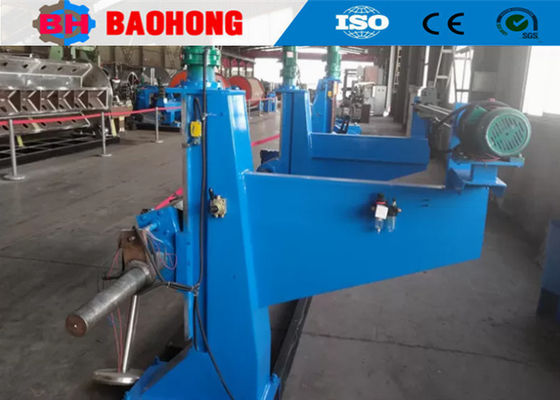

3. Φωτογραφίες
