| Product name: | 1250mm Drum Laying Up Machine | Σπυρίδες: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Use for: | Cable laying up | Stranding Pitch(1000): | 200-2000 mm |
| Capstan Wheel Diameter(630): | 1000 | Ετικέτα μετατροπέα: | Η Siemens |
| Μάρκα κινητήρα: | Η Siemens | Equipment painting: | Optional |
| Guarantee time: | 1 yeear | ||
| Επισημαίνω: | μηχανή αποταμίευσης τυμπάνων 1250mm,Εξοπλισμός παραγωγής καλωδίων υψηλής ακρίβειας,60m/min μηχανή αποταμίευσης καλωδίων |
||
Μηχανή κατασκευής καλωδίων υψηλής ακρίβειας
1Εφαρμογή
Η μηχανή τοποθέτησης χρησιμοποιείται για την καλωδίωση του πολυπυρήνα, καλώδια καουτσούκ, καλώδια ηλεκτρικής ενέργειας από πλαστικό, καλώδια τηλεφώνου, καλώδια ελέγχου, καλώδια PVC, καλώδια XLPE με ή χωρίς ατσάλινη θωράκιση, καλώδια εξορυκτικών,καλώδια ηλεκτρικής ενέργειας χαμηλής και μεσαίας χαμηλής τάσης.
2. Χαρακτηριστικά
2.1 Το μηχάνημα διάθεσης καλωδίων τύπου κλουβιού είναι 100% στρεβλωμένο προς τα πίσω και κολλημένο.
2.2 Σχεδιασμένα για τοποθέτηση αγωγών ισχύος με 3-5 στρογγυλούς πυρήνες και ίσους ή τετραγωνικούς πυρήνες.
2.3 Εξοπλισμένα με διπλό τροχό που τραβάει το καπάσταν όταν χρησιμοποιούνται καλώδια μικρού μεγέθους ή με ριχτή απόσυρση για μεγαλύτερα καλώδια ισχύος.
2.4 Το μηχάνημα είναι εφοδιασμένο με σύστημα ελέγχου HMI+PLC για την προκαθορισμένη ρύθμιση της θέσης και για τον συγχρονισμό της ταχύτητας με την ανάληψη.
2.5 Οι ανεξάρτητες τροφοδοτούμενες από κινητήρα περιστρεφόμενες στάσεις αποπληρωμής περιστρέφονται συγχρόνως με την περιστρεφόμενη ανάληψη, μπορούν επίσης να περιστρέφονται ανεξάρτητα.Το περιστρεφόμενο στέλεχος ανάληψης υποστηρίζεται από την αυξημένη ακαμψία της δομής κάτω από τους ρόλους, αξιοπιστία και σταθερότητα της περιστροφής.
3Τεχνικές παραμέτρους
| Πρότυπο (μηχανή διάθεσης) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Διάμετρος μονοσύρματος | φ5-10 mm | φ5-12 mm | φ8-20mm | φ8-25 mm | φ10-35 mm | |
| Μέγιστη λειτουργική ικανότητα του αγκυροβολημένου αγωγού | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Στραγγαλισμός | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Καπστάν | Διάμετρος τροχού Capstan | 1000 χιλιοστά | 1200 mm | 1800 χιλιοστά | 2000 mm | 2500 χιλιοστά |
| Μέγιστη δύναμη εκτόξευσης | 10 Τ | 12 Τ | 15 τόνους | 20 τόνους | 25 τόνους | |
| Δύναμη κινητήρα | 18.5 KW | 22 KW | 30 KW | 37 KW | 55 KW | |
| Μέγεθος καραβίδας | 630 mm | 800 χιλιοστά | 1000 χιλιοστά | 1250 mm | 1600 χιλιοστά | |
| Μπόμπιν ανάληψης | 1600 χιλιοστά | 1800 χιλιοστά | 2000 mm | 2500 χιλιοστά | 3150 χιλιοστά | |
| Μέγιστη γραμμική ταχύτητα αποσύνδεσης | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Κεντρικό ύψος | 1000 χιλιοστά | 1000 χιλιοστά | 1000 χιλιοστά | 1000 χιλιοστά | 1000 χιλιοστά | |

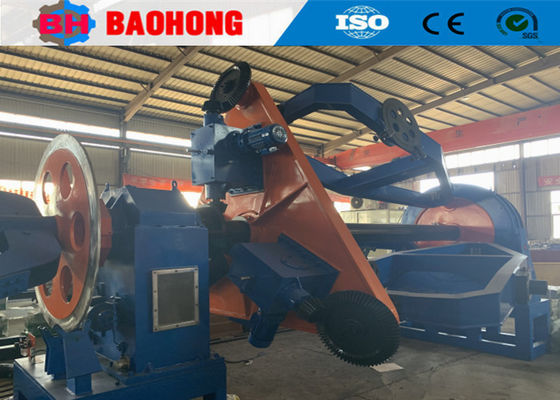

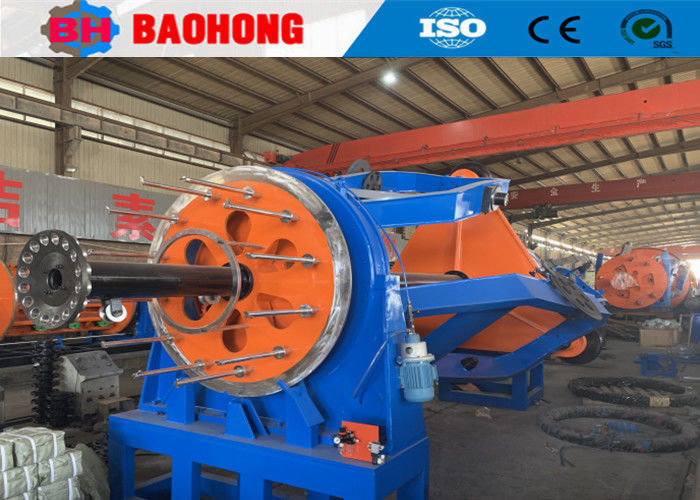

4Φωτογραφίες.
5Φωτογραφία συσκευασίας.
6Το εργοστάσιό μας και η εισαγωγή μας.
Η Hejian Baohong Electrical Machinery Co., Ltd. ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στην Οικονομική Ζώνη Ανάπτυξης της πόλης Hejian, επαρχία Hebei,ήταν ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών ράβδου σύρματος και μηχανών τοποθέτησης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενοι στην φροντίδα και την υποστήριξη των πελατών μας,Η Baohong Machinery έχει αφιερωθεί στην έρευνα και ανάπτυξη της μηχανής ράβδου σύρματος και της μηχανής τοποθέτησης και έχει κάνει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μόνο εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς JLK άκαμπτη μηχανή παρακολούθησης για να είναι μια σειρά συναρμολόγησης επεξεργασία στην Κίνα,και έχουμε επίσης ανεξάρτητα αναπτύξει το JGB Bow skip stranding γραμμές, οι γραμμές καλωδίωσης τύπου CGB Bow skip και οι γραμμές διάθεσης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων.Η ετήσια αξία παραγωγής είναι πάνω από 10 εκατομμύρια δολάρια σήμερα., και έχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές μηχανών Stranding στην Κίνα.
