Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομα: | 630 μηχάνημα αντοχής άκαμπτου τύπου για αλουμίνιο και σύρμα χαλκού | Τύπος: | JLK-630 |
|---|---|---|---|
| Λειτουργία: | Προσάραξη | Υλικό: | Χαλκός, αλουμίνιο, χάλυβας, κ.λπ. |
| Stranding Pitch: | ρυθμιζόμενο χωρίς βήμα | Όρος εγγύησης: | 12 μήνες |
| Χρώμα εξοπλισμού: | προσαρμοσμένη | Μέγιστο. κρόνια OD: | 1555mm |
| Επισημαίνω: | 630 rigid stranding machine for wire,aluminum copper wire stranding machine,rigid stranding machine with warranty |
||

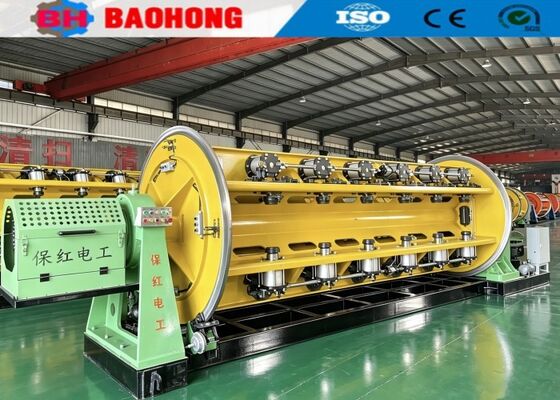

630 Μηχανή Στρίψης Άκαμπτου Τύπου για Αλουμινένια & Χάλκινα Καλώδια
1. Εφαρμογή
Αυτό το μηχάνημα χρησιμοποιείται κυρίως για τη στρίψιμο χωρίς στρέψη καλωδίων αλουμινίου με χαλύβδινο πυρήνα (ACSR) και αγωγών από κράμα αλουμινίου μεγάλης διατομής και μεγάλου μήκους. Μπορεί επίσης να εφαρμοστεί για τη στρίψιμο χωρίς στρέψη και συμπίεση χάλκινων αγωγών με στρογγυλούς, ειδικού σχήματος και τομεακούς πυρήνες.
2. Κύριο εξάρτημα
2.1 Βάση τροφοδοσίας Φ630 1 σετ
2.2 Βάση καθοδήγησης σύρματος τύπου # 1 σετ
2.3 Στρίφτης 6B, 12B, 18B 3 σετ
2.4 Μήτρα συναρμολόγησης σύρματος & συσκευή συμπίεσης 3 σετ
2.5 Μετρητής μήκους (Μηχανικός, Ηλεκτρονικός) 1 σετ
2.6 Ισχυρό διπλό τροχαλία Φ 2000 1 σετ
2.7 Τροχαλία τύπου στήλης Φ 2500 με μετατόπιση 1 σετ
2.8 Ηλεκτρικό σύστημα ελέγχου 1 σετ
2.9 Σύστημα προστασίας ασφαλείας 4 σετ
3. Χαρακτηριστικά
3.1 Ολόκληρο το μηχάνημα κινείται από ανεξάρτητο κινητήρα, και κάθε τμήμα του κλωβού και της τροχαλίας κινείται από ξεχωριστό σύγχρονο σερβοκινητήρα μόνιμου μαγνήτη. Ο κλωβός οδηγείται να περιστρέφεται μέσω ενός ειδικού κιβωτίου ταχυτήτων, το οποίο απλοποιεί τη δομή σε σύγκριση με τους παραδοσιακούς άκαμπτους στρίφτες που κινούνται με σύνδεση άξονα εδάφους και καθιστά τη συντήρηση του εξοπλισμού πιο βολική.
3.2 Ο έλεγχος ολόκληρου του μηχανήματος υιοθετεί PLC σειράς Siemens & Inovance, και διάφορες παράμετροι παραγωγικής διαδικασίας ρυθμίζονται μέσω της οθόνης αφής. Κάθε τμήμα του κλωβού και της τροχαλίας κινείται από σερβοκινητήρα Jiangsu Zhima, και ο οδηγός του κινητήρα είναι συσκευή μετατροπέα συχνότητας. Για να διασφαλιστεί η ακρίβεια μετάδοσης, ο κινητήρας μετάδοσης υιοθετεί ανάδραση κωδικοποιητή πλέγματος, και ολόκληρο το μηχάνημα υιοθετεί μέθοδο επικοινωνίας διαύλου για να διασφαλιστεί η ακρίβεια μετάδοσης σήματος. Στην πραγματική παραγωγή, οι χρήστες ρυθμίζουν τις παραμέτρους της διαδικασίας, όπως το βήμα κάθε τμήματος του κλωβού και την ταχύτητα της γραμμής παραγωγής στην οθόνη αφής σύμφωνα με τις απαιτούμενες προδιαγραφές καλωδίου. Κατά την εκκίνηση, η ταχύτητα κάθε τμήματος μετάδοσης υπολογίζεται αυτόματα από το PLC για να διασφαλιστεί ο συγχρονισμός ολόκληρου του μηχανήματος και η ακρίβεια του βήματος του στριμμένου σύρματος, και για να επιτευχθεί ρύθμιση ταχύτητας χωρίς βήματα ολόκληρου του μηχανήματος. Το ηλεκτρονικό σύστημα ελέγχου έχει προηγμένη τεχνολογία, βολική λειτουργία και αξιόπιστη λειτουργία.
3.3 Η αρχή του παλμού χρησιμοποιείται για την ανίχνευση θραύσης σύρματος, η οποία μπορεί να προσδιορίσει με ακρίβεια το σήμα θραύσης σύρματος οποιουδήποτε καρουλιού σε κάθε τμήμα του κλωβού, διασφαλίζοντας την ακρίβεια ανίχνευσης. Μέσω της οθόνης στην οθόνη αφής, ο χειριστής μπορεί να λύσει γρήγορα το πρόβλημα και να ξεκινήσει την επόμενη εκκίνηση.
3.4 Το μηχάνημα χρησιμοποιεί τον προγραμματιζόμενο ελεγκτή PLC Inovance και τον δίαυλο πεδίου για να συντονίσει και να συντονίσει την κατάσταση λειτουργίας όλων των μερών του μηχανήματος, και χρησιμοποιεί έναν μετατροπέα συχνότητας για να ελέγξει την εκκίνηση και τη λειτουργία του κινητήρα AC. Η οθόνη αφής Inovance χρησιμοποιείται για τη ρύθμιση και την εμφάνιση διαφόρων παραμέτρων διαδικασίας. Το ηλεκτρονικό σύστημα ελέγχου είναι τεχνολογικά προηγμένο, εύκολο στη λειτουργία και αξιόπιστο στη λειτουργία.
4. Κύριες τεχνικές παράμετροι
| Μοντέλο (Άκαμπτος Στρίφτης) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Διάμετρος μονής σύρματος | Χαλκός | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Αλουμίνιο | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| Μέγιστη διάμετρος στριμμένου αγωγού | φ15 mm | φ25 mm | φ45 mm | |
| Βήμα Στρίψης | Κλωβός στρίψης 6 καρουλιών | 60-500 mm | 60-500 mm | 60-500 mm |
| Κλωβός στρίψης 12 καρουλιών | 75-560 mm | 75-560 mm | ||
| Κλωβός στρίψης 18 καρουλιών | 92-680 mm | |||
| Κλωβός στρίψης 24 καρουλιών | 108-790 mm | |||
| Ταχύτητα Περιστροφής | Κλωβός στρίψης 6 καρουλιών | 258 σ.α.λ. | 258 σ.α.λ. | 258 σ.α.λ. |
| Κλωβός στρίψης 12 καρουλιών | 236 σ.α.λ. | 236 σ.α.λ. | ||
| Κλωβός στρίψης 18 καρουλιών | 202 σ.α.λ. | |||
| Κλωβός στρίψης 24 καρουλιών | 176 σ.α.λ. | |||
| Τροχαλία | Διάμετρος τροχαλίας | 1250 mm | 1600 mm | 2000 mm |
| Μέγιστη δύναμη έλξης | 8 T | 10 T | 15 T | |
| Καρούλι | PND630 | PND630 | PND630 | |
| Καρούλι κεντρικής τροφοδοσίας | PND630 | PND630 | PND630 | |
| Καρούλι περιέλιξης | 1800mm | 2500mm | 2500mm | |
| Μέγιστη γραμμική ταχύτητα έλξης | 35m/min | 40 m/min | 50 m/min | |
| Κεντρικό ύψος | 1000 mm | 1100 mm | 1100 mm | |

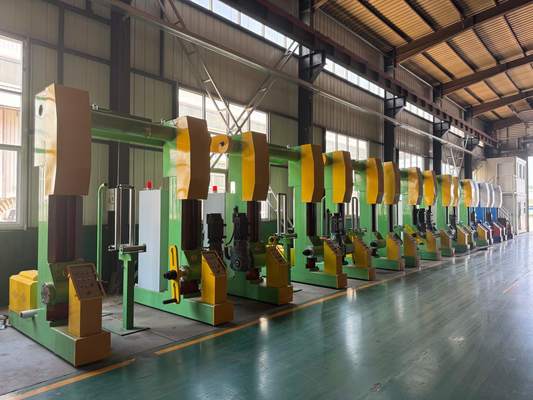

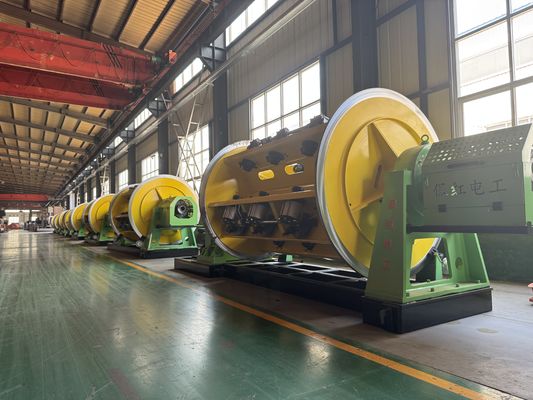

5.Φωτογραφίες
6. Φωτογραφία συσκευασίας
7. Εισαγωγή στο εργοστάσιο και την εταιρεία μας
Η Hejian Baohong Electrical Machinery Co., Ltd. ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στη Ζώνη Οικονομικής Ανάπτυξης της πόλης Hejian, στην επαρχία Hebei, και είναι ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών στρίψης και μηχανών πλέξης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενη στη φροντίδα και την υποστήριξη των πελατών μας, η Baohong Machinery έχει αφοσιωθεί στην έρευνα και ανάπτυξη μηχανών στρίψης και μηχανών πλέξης και έχει σημειώσει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μοναδικό εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς άκαμπτων στριφτών JLK σε γραμμή συναρμολόγησης στην Κίνα, και έχουμε επίσης αναπτύξει ανεξάρτητα τις γραμμές στρίψης JGB Bow skip, τις γραμμές πλέξης τύπου CGB Bow skip και τις γραμμές πλέξης υψηλής ταχύτητας CLY Cradle type.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, με εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων. Η εταιρεία μας έχει 60 υπαλλήλους, συμπεριλαμβανομένων 10 υπαλλήλων Ε&Α. Η ετήσια αξία παραγωγής υπερβαίνει τα 10 εκατομμύρια δολάρια αυτή τη στιγμή, και έχει εξελιχθεί σε έναν από τους πιο σημαντικούς κατασκευαστές μηχανών στρίψης στην Κίνα.
