| Όνομα εξοπλισμού: | Μηχανή λωρίδας τύπου άκαμπτου πλαισίου για δέσμευση στρογγυλών και τομεακών πυρήνων καλωδίων ισχύος | Εφαρμογή: | Σύρετε στρογγυλούς και σε σχήμα τομέα (προφίλ) πυρήνες καλωδίων ισχύος, γυμνού αλουμινίου, γυμνού χα |
|---|---|---|---|
| Τύπος: | άκαμπτο πλαίσιο που προσαράσσει τη μηχανή | Επεξεργασμένα υλικά: | Χαλκός, αλουμίνιο, χάλυβας, κ.λπ. |
| Stranding Pitch: | 500 - 2500 mm | Διάμετρος του ενιαίου καλωδίου: | 1.5 - 5mm |
| Μέγιστη δύναμη έλξης: | 40Τ | Μονάδα Capstan: | Dual Capstan |
| Σύστημα Ελέγχου: | PLC + Οθόνη αφής | Χρώμα εξοπλισμού: | Προσαρμόσιμο (ανά αίτημα πελάτη) |
| Επισημαίνω: | Rigid stranding machine for power cables,Stranding machine for round cable cores,Stranding machine for sectoral cable cores |
||
Μηχανή πτύχωσης άκαμπτου πλαισίου για πτύχωση στρογγυλών και τομεακών πυρήνων καλωδίων ισχύος
2.1 Συσκευή προ-στρέψης & συμπίεσης 3 σετ
2.2 12 &18,24 κλουβιά πτύχωσης το καθένα 1 σετ
2.3 Θήκη καλουπιού συμπίεσης και συναρμολόγησης 1 σετ
2.4 Μηχανή ομόκεντρης ταινιοποίησης 1 σετ
2.5 Μετρητής μέτρων 1 σετ
2.6 Ισχυρό διπλό τροχαλία έλξης 1 σετ
2.7 Στήλη πτυχωτή με βάση μετατόπισης 1 σετ
2.8 Άξονας μετάδοσης κίνησης 1 σετ

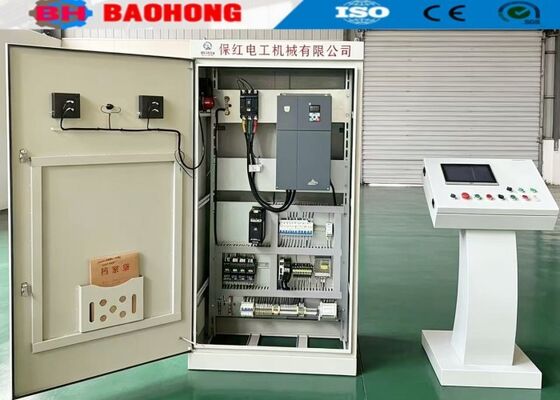

2.9 Ηλεκτρικό ερμάριο ελέγχου (κύριο ερμάριο και ερμάριο λειτουργίας) 1 σετ το καθένα
2.10 Σύστημα προστασίας ασφαλείας 1 σετ
3. Χαρακτηριστικά
3.1 Η επιφάνεια του τροχαλίας τάσης υιοθετεί όψεις, οι οποίες μπορούν να εξασφαλίσουν σταθερή και ισορροπημένη τάση.
3.2 Κάθε κλουβί είναι εξοπλισμένο με κουμπί jog και κουμπί έκτακτης ανάγκης.
3.3 Η φόρτωση της ομάδας τροχαλίας γίνεται με υδραυλικό τύπο δαπέδου. Προαιρετικά διατίθενται και πλευρικοί φορτωτές τρόλεϊ.
3.4 Η πλάγια σχεδίαση διπλής τροχαλίας είναι κατάλληλη για βαριά φορτία συμπίεσης.
3.5 Σε κάθε κλουβί είναι εξοπλισμένη μία υδραυλική συσκευή πλευρικής φόρτωσης από κάτω.
3.6 PLC Προαιρετικό.
4. Τεχνικές Παράμετροι
|
Μοντέλο (Άκαμπτη Μηχανή Πτύχωσης) |
JLK-500 | JLK-630 | JLK-710/720 | |
|
Διάμετρος μονής σύρματος |
Χαλκός | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Αλουμίνιο | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
|
Μέγιστη διάμετρος πτυχωμένου αγωγού |
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Βήμα πτύχωσης | Κλουβί πτύχωσης 6 τροχαλιών | 40-719 mm | 51-896 mm | 54-963 mm |
| Κλουβί πτύχωσης 12 τροχαλιών | 40-719 mm | 51-896 mm | 54-963 mm | |
| Κλουβί πτύχωσης 18 τροχαλιών | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Κλουβί πτύχωσης 24 τροχαλιών | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Κλουβί πτύχωσης 30 τροχαλιών | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Ταχύτητα περιστροφής | Κλουβί πτύχωσης 6 τροχαλιών | 230.6 σ.α.λ. | 180.1 σ.α.λ. | 150.6 σ.α.λ. |
| Κλουβί πτύχωσης 12 τροχαλιών | 230.6 σ.α.λ. | 180.1 σ.α.λ. | 150.6 σ.α.λ. | |
| Κλουβί πτύχωσης 18 τροχαλιών | 208.5 σ.α.λ. | 155 σ.α.λ. | 142.6 σ.α.λ. | |
| Κλουβί πτύχωσης 24 τροχαλιών | 179 σ.α.λ. | 130.1 σ.α.λ. | 122.3 σ.α.λ. | |
| Κλουβί πτύχωσης 30 τροχαλιών | 161.8 σ.α.λ. | 115.9 σ.α.λ. | 102.7 σ.α.λ. | |
| Τροχαλία | Διάμετρος τροχαλίας | 2000 mm | 2000 mm | 2000 mm |
| Μέγιστη δύναμη έλξης | 30 T | 30 T | 40 T | |
| Συσκευή προ-σπείρωσης | Βήμα | 500-2500mm | 500-2500mm | 500-2500mm |
|
Ισχύς κινητήρα |
90-180 KW | 110-180 KW | 130-180 KW | |
|
Μέγεθος τροχαλίας |
500*375*127 | 630*475*127 | 710*530*127 | |
|
Κεντρική τροχαλία τροφοδοσίας |
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Τροχαλία λήψης |
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Μέγιστη γραμμική ταχύτητα έλξης |
69 m/min | 69 m/min | 62 m/min | |
|
Κεντρικό ύψος |
1000 mm | 1100 mm | 1100 mm | |

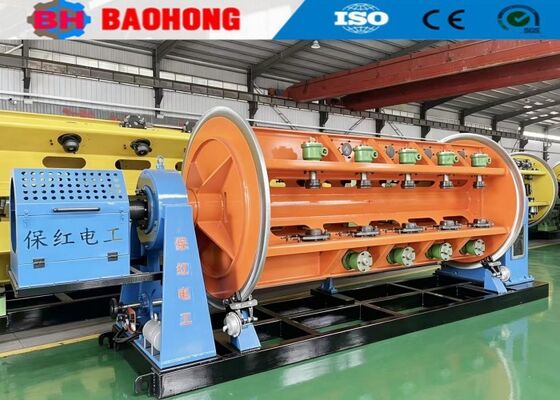

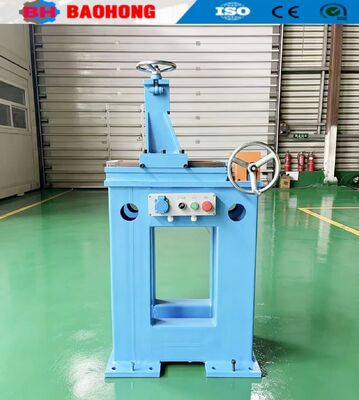

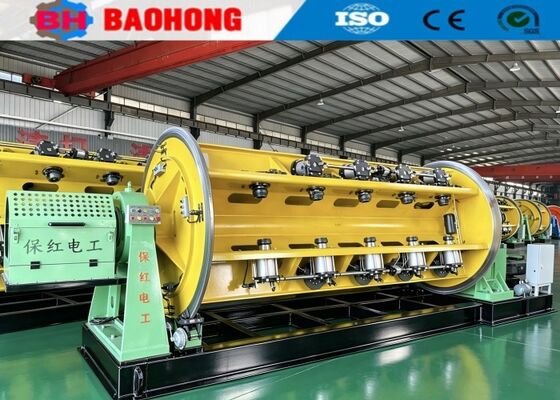

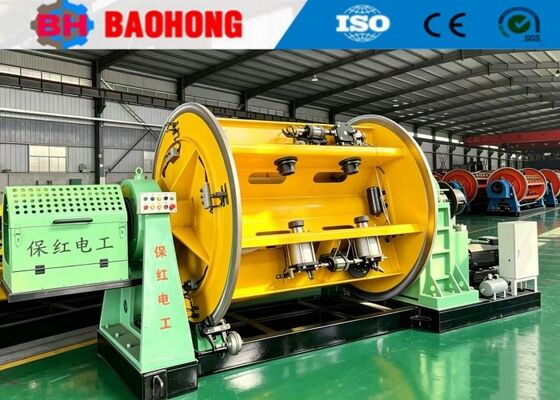

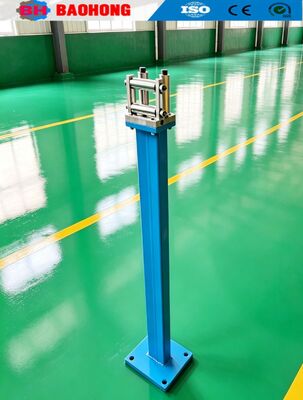

5. Φωτογραφίες
6. Φωτογραφίες συσκευασίας
7. Εισαγωγή εργοστασίου και εταιρείας
Η Hejian Baohong Electrical Machinery Co., Ltd. ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στη Ζώνη Οικονομικής Ανάπτυξης της πόλης Hejian, επαρχία Hebei, και είναι ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών πτύχωσης και μηχανών τοποθέτησης καλωδίων στη Βόρεια Κίνα.
Από το 2006, βασιζόμενη στη φροντίδα και την υποστήριξη των πελατών μας, η Baohong Machinery έχει αφοσιωθεί στην έρευνα και ανάπτυξη μηχανών πτύχωσης και μηχανών τοποθέτησης καλωδίων και έχει σημειώσει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μοναδικό εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς άκαμπτων πτυχωτικών μηχανών JLK σε γραμμή συναρμολόγησης στην Κίνα, και έχουμε επίσης αναπτύξει ανεξάρτητα τις γραμμές πτύχωσης τύπου JGB Bow skip, τις γραμμές καλωδίωσης τύπου CGB Bow skip και τις γραμμές τοποθέτησης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, με εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων. Η εταιρεία μας έχει 60 υπαλλήλους, συμπεριλαμβανομένων 10 υπαλλήλων Ε&Α. Η ετήσια αξία παραγωγής είναι άνω των 10 εκατομμυρίων δολαρίων αυτή τη στιγμή, και έχει εξελιχθεί σε έναν από τους πιο σημαντικούς κατασκευαστές μηχανών πτύχωσης στην Κίνα.
