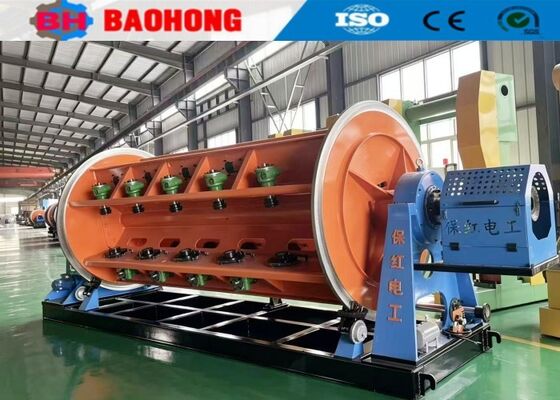

JLK High-Speed ​​Rigid Frame Stranding Machine για εναέριες γραμμές μετάδοσης & ACSR

1. Χαρακτηριστικά Μηχανής Πτύχωσης Άκαμπτου Πλαισίου

1.1 Σχεδιασμός χωρίς αντίστροφη συστροφή: Σχεδιασμένο για θωράκιση χάλκινων συρμάτων, στρογγυλών συρμάτων αλουμινίου, προ-συνελικτών τομεακών αγωγών και χαλύβδινων συρμάτων.

1.2 Ευέλικτες Επιλογές Φόρτωσης: Οι μηχανισμοί πλευρικής φόρτωσης και μπροστινής αυτόματης φόρτωσης μπορούν να προσαρμοστούν με βάση τη διάταξη του χώρου του πελάτη και τις συγκεκριμένες απαιτήσεις.

1.3 Ακριβής Έλεγχος Τάσης: Εξοπλισμένο με αεροδυναμική αντίσταση και ηλεκτρομαγνητικά φρένα για τη διατήρηση σταθερής, αξιόπιστης τάσης καθ' όλη τη διάρκεια της παραγωγής.

1.4 Ανεξάρτητη Κίνηση Κινητήρα: Διαθέτει δομή μετάδοσης με γειωμένο άξονα, όπου κάθε κλωβός κινείται από ανεξάρτητο κινητήρα με ηλεκτρικό συγχρονισμό.

1.5 Προηγμένος Έλεγχος HMI + PLC: Επιτρέπει την εύκολη προ-ρύθμιση του βήματος και της κατεύθυνσης πτύχωσης, την αυτόματη αντιστάθμιση τάσης και τον απρόσκοπτο συγχρονισμό ταχύτητας με το τραπέζι έλξης και τη μονάδα περιέλιξης.

1.6 Ολοκληρωμένες Προστασίες Ασφαλείας: Τα ενσωματωμένα χαρακτηριστικά ασφαλείας περιλαμβάνουν προστασία από σπάσιμο σύρματος (υπέρβαση γραμμής) και προστασία από υπέρταση.

2.1 Βάση κεντρικής τροφοδοσίας Ø 500-630                             1 σετ

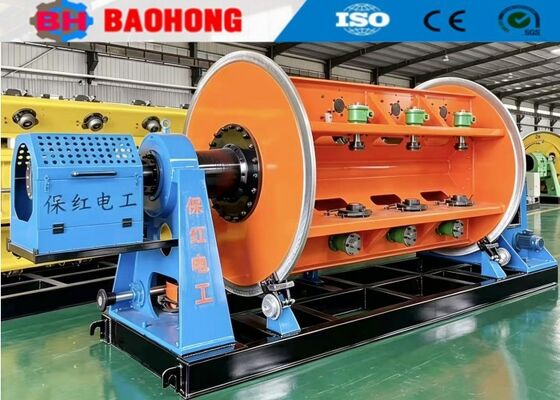

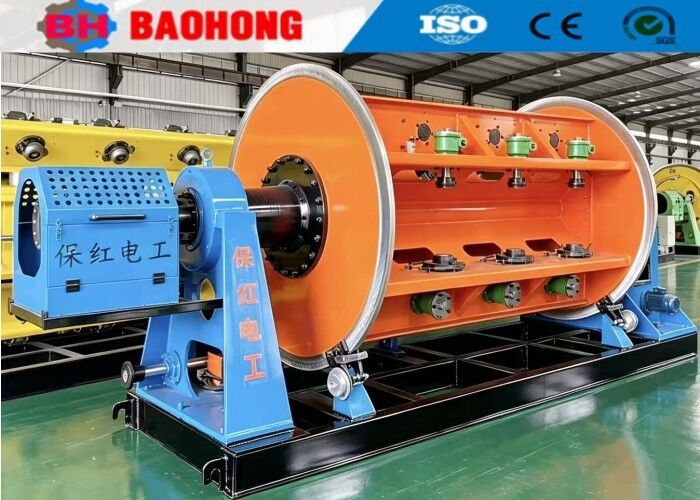

2.2 6B, 12B, 18B, 24B Άκαμπτη μηχανή πτύχωσης                     1 σετ η καθεμία

2.3 Συμπίεση συναρμολόγησης σύρματος                                   4 σετ

2.4 Μετρητής μέτρων                                                         1 σετ

2.5 Διπλό τραπέζι έλξης Ø2000                               1 σετ

2.6 Βάση περιέλιξης Ø2500 με εναλλαγή                         1 σετ

2.7 Σύστημα μετάδοσης                                               1 σετ

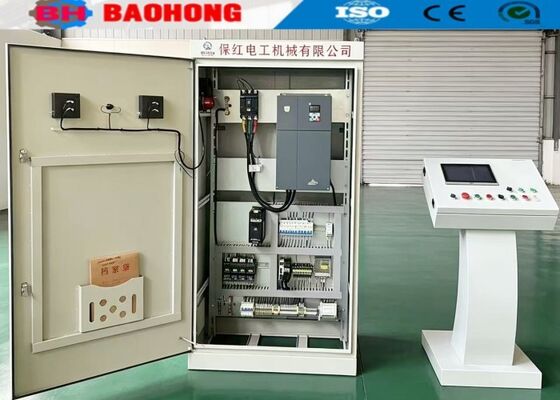

2.8 Ηλεκτρικό σύστημα ελέγχου                                             1 σετ

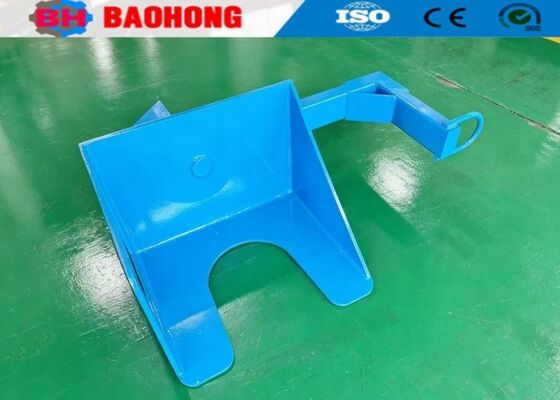

2.9 Συσκευή προστασίας ασφαλείας (προστατευτικό κάλυμμα ώθησης-έλξης)     1 σετ

2.10 Προστατευτικό κάλυμμα γειωμένου άξονα                                       1 σετ

2.11 Διαστολέας φόρτωσης καρουλιού                                             1 σετ

2.12 Πνευματικό κλειδί                                                   1 σετ

3. Χαρακτηριστικά
3.1 Η μηχανή είναι εξοπλισμένη με διεπαφή ανθρώπου-μηχανής, και όλες οι παράμετροι λειτουργίας μπορούν να εμφανίζονται και να ρυθμίζονται σε πραγματικό χρόνο, κάτι που είναι διαισθητικό και βολικό.

3.2 Η πραγματική ταχύτητα περιστροφής, η γραμμική ταχύτητα του τραπέζιου και άλλες παράμετροι λειτουργίας κάθε μηχανής πτύχωσης μπορούν να εμφανίζονται οπτικά.

3.3 Ο τροχός μέτρησης συνδέεται με τον κύριο πίνακα ελέγχου για τη ρύθμιση του μέτρου για διακοπή.

3.4 Το σήμα συναγερμού αποσύνδεσης μεταδίδεται ασύρματα για την αποτελεσματική αποφυγή σύγχυσης ή βλάβης του καλωδίου μετάδοσης.

3.5 Υιοθετεί γραφείο λειτουργίας οθόνης αφής τύπου ντουλαπιού, το οποίο είναι βολικό στη λειτουργία και όμορφο σε μορφή.

4. Τεχνικές παράμετροι

4.1 Διάμετρος μεμονωμένου σύρματος πτύχωσης

Χάλκινο σύρμα                       Φ1.5~Φ5.0mm

Σύρμα αλουμινίου                   Φ1.8~Φ5.0mm

4.2 Μέγιστη διάμετρος πτύχωσης     Φ45mm
4.3 Βήμα πτύχωσης

6B                                       50-720mm

12B                                   77-866mm

18B                                   99-998mm

24B                                   110-1118mm

4.4 Ταχύτητα περιστροφής

6B                                     330 σ.α.λ.

12B                                   308 σ.α.λ.

18B                                   275 σ.α.λ.

24B                                   252 σ.α.λ.

4.5 Μέγιστη γραμμική ταχύτητα τραπέζιου         85.45m/min
4.6 Διάμετρος τροχού τραπέζιου            Ø2000mm
4.7 Καρούλι στον κλωβό                               PND500
4.8 Μέγεθος καρουλιού κεντρικής τροφοδοσίας             PN100~PN1600
4.9 Καρούλι περιέλιξης                               PN1600~PN2500
4.10 Ισχύς κύριου κινητήρα                     75kW (κινητήρας AC με μετατροπέα)

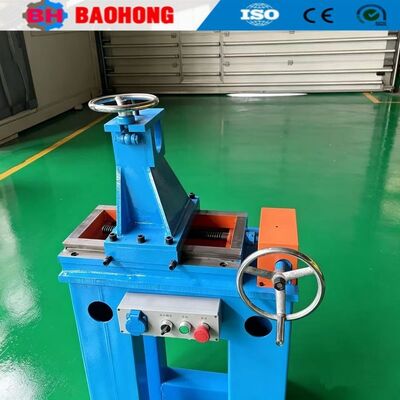

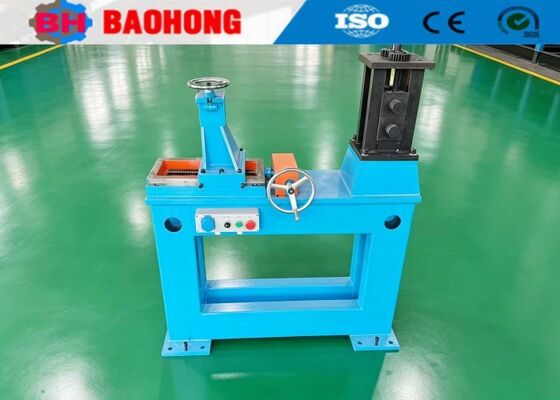

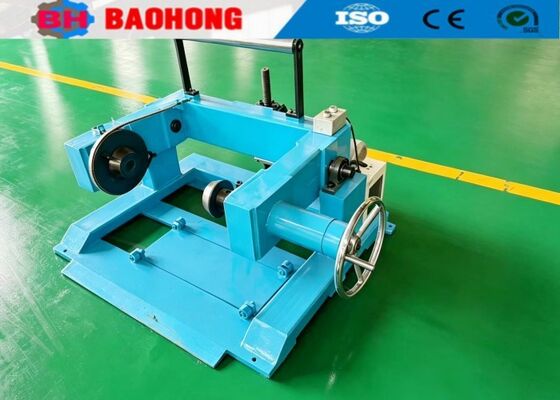

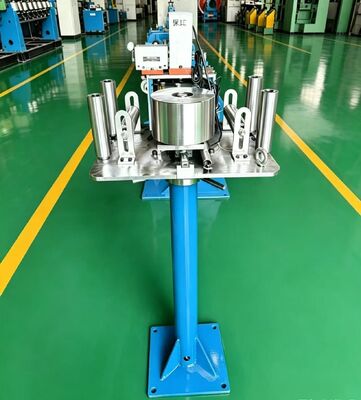

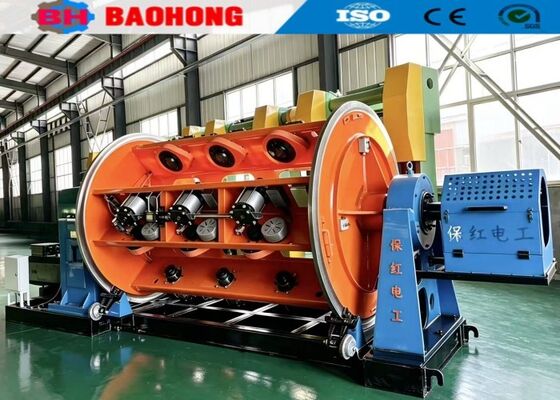

5. Φωτογραφίες

6. Φωτογραφία συσκευασίας

7. Εισαγωγή εργοστασίου και εταιρείας μας

Η Hejian Baohong Electrical Machinery Co., Ltd. ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στη Ζώνη Οικονομικής Ανάπτυξης της πόλης Hejian, στην επαρχία Hebei, και είναι ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών πτύχωσης και μηχανών διάστρωσης στη Βόρεια Κίνα.

Από το 2006, βασιζόμενη στη φροντίδα και την υποστήριξη των πελατών μας, η Baohong Machinery έχει αφοσιωθεί στην έρευνα και ανάπτυξη μηχανών πτύχωσης και μηχανών διάστρωσης και έχει σημειώσει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μοναδικό εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς άκαμπτων μηχανών πτύχωσης JLK σε γραμμή συναρμολόγησης στην Κίνα, και έχουμε επίσης αναπτύξει ανεξάρτητα τις γραμμές πτύχωσης τύπου JGB Bow skip, τις γραμμές πτύχωσης τύπου CGB Bow skip και τις γραμμές διάστρωσης τύπου CLY High speed Cradle.

Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, με εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων. Η εταιρεία μας έχει 60 υπαλλήλους, συμπεριλαμβανομένων 10 υπαλλήλων Ε&Α. Η ετήσια αξία παραγωγής υπερβαίνει τα 10 εκατομμύρια δολάρια αυτή τη στιγμή, καιέχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές μηχανών πτύχωσης στην Κίνα.
