| Ονομασία προϊόντος: | Άκαμπτος τύπος που προσαράσσει τη μηχανή | Σχήμα: | Δελτίο ΕΚ 6/2011, σημείο 1. |
|---|---|---|---|
| Χρήση: | Στραγγαλισμός | Υλικό: | Χαλκός, αλουμίνιο, χάλυβα κλπ. |
| Στραγγαλισμός: | Βήμα-λιγότεροι, διευθετήσιμοι | Κωδικός ΕΣ: | 8479400000 |
| Χρόνος εγγύησης: | 12 μήνες | Χρώμα μηχανής: | Προσαρμοσμένο |
| Επισημαίνω: | άκαμπτο πλαίσιο strander,άκαμπτο πλαίσιο που προσαράσσει τη μηχανή |
||

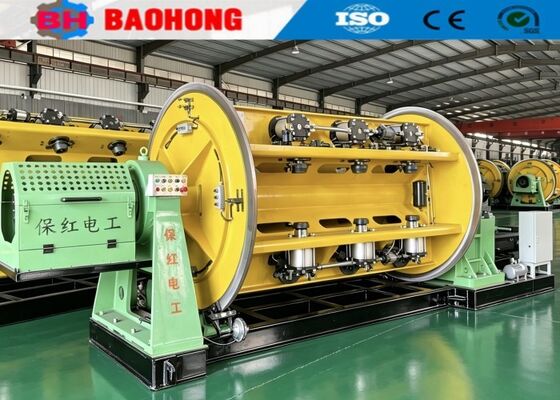

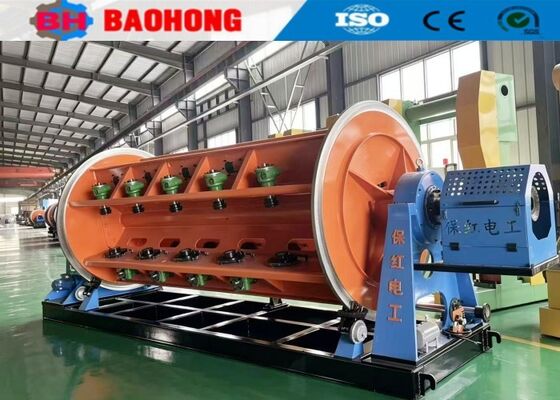

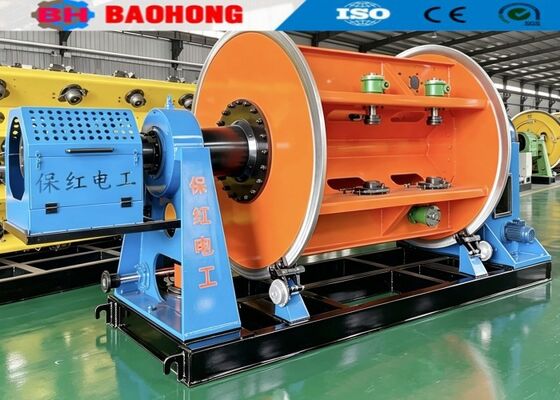

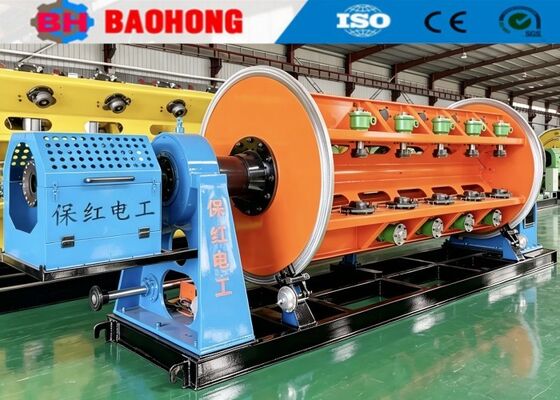

500/630/710 Μηχανή παρακολούθησης στερεού τύπου για σύρματα και καλώδια χαλκού
1Εφαρμογή
Το μηχάνημα χρησιμοποιείται κυρίως για τη στερέωση και συμπιέζοντας του τομέα του χαλκού ή του αλουμινίου ή του στρογγυλού αγωγού, καθώς και του προ-στρογγυλού τομέα αγωγού κλπ.Για παράδειγμα, AAC, AAAC, ACSR, αγωγός χαλκού από 15 τ.μ. έως 1500 τ.μ. αλουμίνιο και αγωγός χαλκού.
2Κύριο συστατικό
2.1 Πληρωμή 1 σύνολο
2.2 Ακατάπαυσες ράβδοι κάθε τροχιάς 1 σύνολο
2.3 Κρατητής σιδηροτροφικού πίνακα συμπιεσμού και συναρμολόγησης 1 σύνολο
2.4 Συγκεντρωτική μηχανή ταινίας 1 σύνολο
2.5 Μετρητής 1set
2.6 Capstan 1 σύνολο
2.7 Διασταύρωση στάθμης 1set
2.8 Πλήρωση τύπου στήλης 1 σύνολο
2.9 Ηλεκτρικό ντουλάπι χειρισμού (κεντρικό ντουλάπι και ντουλάπι χειρισμού) 1 σύνολο το καθένα
3. Χαρακτηριστικά
3.1 Προσαρμόζουμε αυτό το μηχάνημα σχοινών τύπου κλουβιού σύμφωνα με τις απαιτήσεις του πελάτη.
3.2 Όλη η δομή πρέπει να εργάζεται σε ένα μεγάλο οριζόντιο στρογγυλοτροχείο.
3.3 αποτελεσματικό και γρήγορο.Η μέγιστη ταχύτητα του κλουβιού είναι 253 RPM.Μέγιστη ταχύτητα γραμμής 62,3 m/min.
3.4 Τα διπλότροχα καπστάνα κλίσης είναι κατάλληλα για βαριά φορτία συμπίεσης.
3.5 Πνευματικό φρένο τύπου δίσκου κλουβιού.
3.6 PLC (προαιρετικό).
4Τεχνικές παραμέτρους
| Πρότυπο (μηχανή άκαμπτης ράβδου) | JLK-500 | JLK-630 | JLK-710/720 | |
| Διάμετρος μονοσύρματος | Χάλυβα | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Αλουμίνιο | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Μέγιστη λειτουργική ικανότητα του αγκυροβολημένου αγωγού | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Στραγγαλισμός | 6 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Κλουβί για το Στραγγαλισμό | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Κλουβί για την παρακράτηση καραβιών | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Κλουβί για την παρακράτηση καραβιών | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Ταχύτητα περιστροφής | 6 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο |
| 12 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο | |
| 18 Κλουβί για το Στραγγαλισμό | 208.5 στροφές/λεπτο | 155 στροφές/λεπτο | 1420,6 στροφές/λεπτο | |
| 24 Κλουβί για την παρακράτηση καραβιών | 179 στροφές/λεπτο | 130.1 στροφές/λεπτο | 1220,3 στροφές/λεπτο | |
| 30 Κλουβί για την παρακράτηση καραβιών | 1610,8 στροφές/λεπτο | 1150,9 στροφές/min | 1020,7 στροφές/δευτερόλεπτο | |
| Καπστάν | Διάμετρος τροχού Capstan | 2000 mm | 2000 mm | 2000 mm |
| Μέγιστη δύναμη εκτόξευσης | 30 τόνους | 30 τόνους | 40 Τ | |
| Προστροφική συσκευή | Πύργος | 500-2500 χιλιοστά | 500-2500 χιλιοστά | 500-2500 χιλιοστά |
| Δύναμη κινητήρα | 90-180 KW | 110-180 KW | 130-180 KW | |
| Σπυρίδες | 500*375*127 | 630*475*127 | 710*530*127 | |
| Κέντρο Παίγματος Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Μπόμπιν ανάληψης | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Μέγιστη γραμμική ταχύτητα αποσύνδεσης | 69 m/min | 69 m/min | 62 m/min | |
| Υψόμετρο κέντρου | 1000 χιλιοστά | 1100 χιλιοστά | 1100 χιλιοστά | |

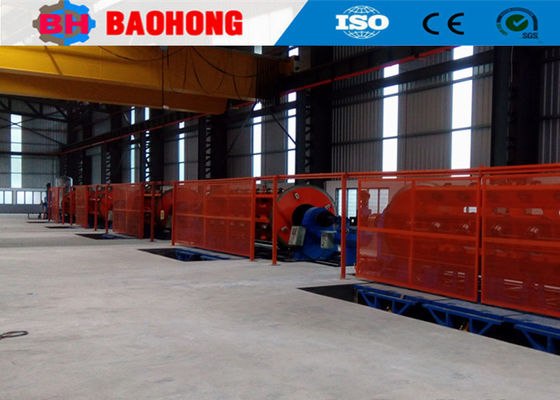

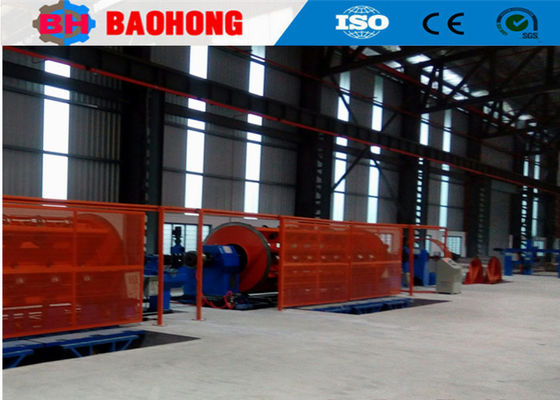

5Φωτογραφίες.
6Φωτογραφία συσκευασίας.
7Το εργοστάσιο και η εταιρεία μας.
Η Hejian Baohong Electrical Machinery Co., Ltd ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στην Οικονομική Ζώνη Ανάπτυξης της πόλης Hejian, επαρχία Hebei,ήταν ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών ράβδους σύρματος και μηχανών τοποθέτησης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενοι στην φροντίδα και την υποστήριξη των πελατών μας,Η Baohong Machinery έχει αφιερωθεί στην έρευνα και ανάπτυξη της μηχανής ράβδου σύρματος και της μηχανής τοποθέτησης και έχει κάνει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μόνο εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς JLK άκαμπτο μηχανή παρακολούθησης για να είναι μια γραμμή συναρμολόγησης επεξεργασία στην Κίνα,και έχουμε επίσης ανεξάρτητα αναπτύξει το JGB Bow skip stranding γραμμές, οι γραμμές καλωδίωσης τύπου CGB Bow skip και οι γραμμές διάθεσης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd. καλύπτει έκταση 10.000 τετραγωνικών μέτρων, εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων.Με ετήσια παραγωγή πάνω από 10 εκατομμύρια δολάρια, η εταιρεία έχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές ράβδων στην Κίνα.
