| Name: | 69m/Min Rigid Stranding Machine | Usage: | Wire stranding |
|---|---|---|---|
| Wire materials: | Copper, aluminum, steel, etc | Max. Haul-off Linear Speed: | 69m/min |
| PLC brand: | SIEMENS | Inverter brand: | DANFOSS |
| Bearing brand: | NSK | Machine color: | Optional |
| Επισημαίνω: | 69m/Min άκαμπτη προσαράσσοντας μηχανή,Στρίψιμο της άκαμπτης προσαράσσοντας μηχανής,Συμπιέζοντας άκαμπτη προσαράσσοντας μηχανή |
||
69m/min Μηχανή άκαμπτης ράβδου Τριχόπτασης
Η μηχανή άκαμπτης ράβδου χρησιμοποιείται για την περιστροφή και συμπίεση των στρογγυλών ή τομέα αγωγών, καθώς και προ-στρογγυλοποίηση των διαχωρισμένων αγωγών.αλουμίνιο και αλεξίσφαιροΧρησιμοποιείται επίσης για την παραγωγή στρωμάτων θωράκισης από χάλυβα.
2.1 Αποπληρωμή
2.2 12Β.18Β.24Β Σκληρό άξονα
2.3 Κρατητής σιδηροτροφικού πίνακα συμπιεσμού και συναρμολόγησης
2.4 Συγκεντρωτική μηχανή ταινίας
2.5 Μετρητής
2.6 Capstan (με κιβώτιο ταχυτήτων 36 βημάτων)
2.7 Σταθμός διέλευσης
2.8 Απορρόφηση τύπου στήλης
2.9 Άξονας μετάδοσης
2.10 Ηλεκτρικό ντουλάπι χειρισμού (κεντρικό ντουλάπι και ντουλάπι χειρισμού)
3. Χαρακτηριστικά
3.1 Τα άκαμπτα στερεόστρωμα είναι σχεδιασμένα με 1+6+12+18+24+30+36 κλουβιά.
3.2 Σκούπας: 500mm, 630mm, 710mm DIN 46397 Κανονισμός / Τροποποιημένη.
3.3 Μηχανή στερεών κλωβών τύπου βαρέος πλαισίου, κλωβές υποστηριζόμενες σε αυτοαποκατάτακτο ελαστικό κυλίνδρου και στα δύο άκρα.
3.4 Υψηλή απόδοση και ταχύτητα.
4Τεχνικές παραμέτρους
| Πρότυπο (μηχανή άκαμπτης ράβδου) | JLK-500 | JLK-630 | JLK-710/720 | |
| Διάμετρος μονοσύρματος | Χάλυβα | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Αλουμίνιο | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Μέγιστη λειτουργική ικανότητα του αγκυροβολημένου αγωγού | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Στραγγαλισμός | 6 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Κλουβί για το Στραγγαλισμό | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Κλουβί για την παρακράτηση καραβιών | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Κλουβί για την παρακράτηση καραβιών | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Ταχύτητα περιστροφής | 6 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο |
| 12 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο | |
| 18 Κλουβί για το Στραγγαλισμό | 208.5 στροφές/λεπτο | 155 στροφές/λεπτο | 1420,6 στροφές/λεπτο | |
| 24 Κλουβί για την παρακράτηση καραβιών | 179 στροφές/λεπτο | 130.1 στροφές/λεπτο | 1220,3 στροφές/λεπτο | |
| 30 Κλουβί για την παρακράτηση καραβιών | 1610,8 στροφές/λεπτο | 1150,9 στροφές/min | 1020,7 στροφές/δευτερόλεπτο | |
| Καπστάν | Διάμετρος τροχού Capstan | 2000 mm | 2000 mm | 2000 mm |
| Μέγιστη δύναμη εκτόξευσης | 30 τόνους | 30 τόνους | 40 Τ | |
| Προστροφική συσκευή | Πύργος | 500-2500 χιλιοστά | 500-2500 χιλιοστά | 500-2500 χιλιοστά |
| Δύναμη κινητήρα | 90-180 KW | 110-180 KW | 130-180 KW | |
| Μέγεθος καραβίδας | 500*375*127 | 630*475*127 | 710*530*127 | |
| Κέντρο Παίγματος Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Μπόμπιν ανάληψης | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Μέγιστη γραμμική ταχύτητα αποσύνδεσης | 69 m/min | 69 m/min | 62 m/min | |

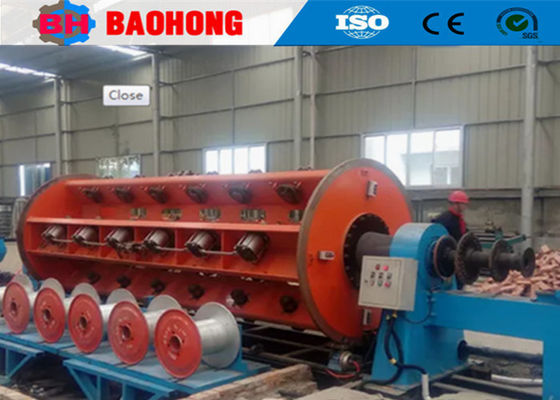

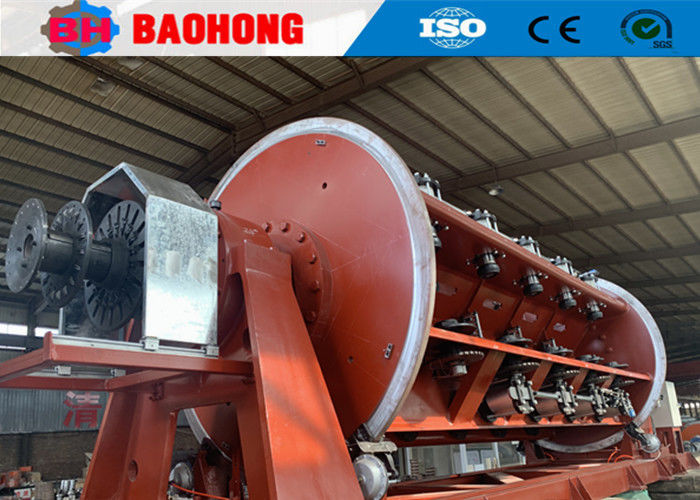

5Φωτογραφίες.
6Φωτογραφίες συσκευασίας.
7Το εργοστάσιο και η εταιρεία μας.
Η Hejian Baohong Electrical Machinery Co., Ltd ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στην Οικονομική Ζώνη Ανάπτυξης της πόλης Hejian, επαρχία Hebei,ήταν ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών ράβδους σύρματος και μηχανών τοποθέτησης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενοι στην φροντίδα και την υποστήριξη των πελατών μας,Η Baohong Machinery έχει αφιερωθεί στην έρευνα και ανάπτυξη της μηχανής ράβδου σύρματος και της μηχανής τοποθέτησης και έχει κάνει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μόνο εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς JLK άκαμπτο μηχανή παρακολούθησης για να είναι μια γραμμή συναρμολόγησης επεξεργασία στην Κίνα,και έχουμε επίσης ανεξάρτητα αναπτύξει το JGB Bow skip stranding γραμμές, οι γραμμές καλωδίωσης τύπου CGB Bow skip και οι γραμμές διάθεσης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων.Η ετήσια αξία παραγωγής είναι πάνω από 10 εκατομμύρια δολάρια σήμερα., καιέχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές μηχανών Stranding στην Κίνα.
