Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομα: | 630 12+18 άκαμπτη μηχανή αντοχής για καλώδιο αλουμινίου | Υλικό: | Χαλκός, αλουμίνιο, χάλυβα |
|---|---|---|---|
| Μεγέθη μπομπίνας:: | 630/500/710mm | Κατάλληλο για: | Κατασκευή καλωδίων |
| Περίοδος Εγγύησης: | 1 Έτος | Χρώμα μηχανής: | Αίτημα πελάτη |
| Κεντρικό ύψος: | 1000 mm | Μέγεθος bobbin: | Pad630 |
| Επισημαίνω: | 630 rigid stranding machine,aluminum wire stranding machine,12+18 rigid stranding machine |
||

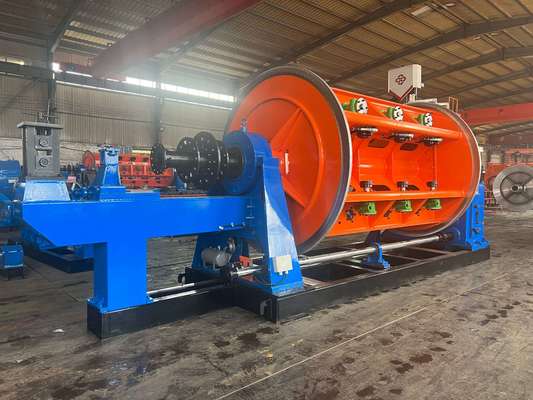

630 12+18 Μηχανή άκαμπτης ράβδου για σύρμα αλουμινίου
1Εφαρμογή
Το μηχάνημα αυτό χρησιμοποιείται κυρίως για τη μη στρεβλώσιμη στελέχωση αλουμινίου με μεγάλη διατομή και μεγάλου μήκους με ατσάλινο πυρήνα (ACSR) και αλουμινίου.Μπορεί επίσης να εφαρμοστεί στο μη στρογγυλοποιημένο στρίχωμα και συμπιεσμό αγωγών χαλκού με στρογγυλοποιημένα, ειδικού σχήματος και τομέα σχήματος πυρήνες.
2Κύριο συστατικό
2Φ1600 Στάδιο πληρωμής
2.2 #τύπος στήριξης καθοδήγησης καλωδίου
2.3 12Β, 18Β σπαθί
2.4 Ηλεκτρονική συσκευή συναρμολόγησης και συμπίεσης
2.5 Μετρητής ((Μεχανολογικός, Ηλεκτρονικός)
2.6 Φ 1600 ισχυρό διπλό καπστάνιο
2.7 Φ 2500 ανάληψη με διέλευση
2.8 Ηλεκτρικό σύστημα ελέγχου
2.9 Κάλυψη προστασίας με χειροκίνητη μετακίνηση
3. Χαρακτηριστικά
3.1 Το σύνολο της μηχανής τροφοδοτείται από τον ανεξάρτητο κινητήρα και κάθε τμήμα του κλουβιού και του καπστάν τροφοδοτείται από ξεχωριστό συγχρονισμένο σεροκινητήρα με μόνιμο μαγνήτη.Το κλουβί οδηγείται για να περιστρέψει μέσω ενός ειδικού κιβωτίου ταχυτήτων, η οποία απλοποιεί τη δομή σε σύγκριση με την παραδοσιακή σχοινιά συνδέσμου εδάφους με κίνηση άκαμπτου τύπου και καθιστά την συντήρηση του εξοπλισμού πιο βολική.
3.2 Ο έλεγχος ολόκληρης της μηχανής υιοθετεί τον PLC της σειράς Inovance και διάφορες παραμέτρους της διαδικασίας παραγωγής ρυθμίζονται μέσω της οθόνης αφής.Κάθε τμήμα του κλουβιού και του καπστάν οδηγείται από ένα κινητήρα Jiangsu Zhima servoΓια να εξασφαλιστεί η ακρίβεια της μετάδοσης, ο κινητήρας μετάδοσης υιοθετεί ανατροφοδότηση κωδικοποιητή σχάρου,και ολόκληρη η μηχανή υιοθετεί μια μέθοδο επικοινωνίας λεωφορείου για να εξασφαλίσει την ακρίβεια της μετάδοσης σήματοςΣτην πραγματική παραγωγή,Οι χρήστες ορίζουν τις παραμέτρους της διαδικασίας, όπως το πλάτος κάθε τμήματος του κλουβιού και την ταχύτητα της γραμμής παραγωγής στην οθόνη αφής σύμφωνα με τις απαιτούμενες προδιαγραφές καλωδίουΚατά την εκκίνηση, η ταχύτητα κάθε τμήματος μετάδοσης υπολογίζεται αυτόματα από τον PLC για να εξασφαλιστεί ο συγχρονισμός ολόκληρης της μηχανής και η ακρίβεια της στροφής του συρματόσχοινου,και για να επιτευχθεί η σταθερή ρύθμιση της ταχύτητας ολόκληρης της μηχανήςΤο ηλεκτρονικό σύστημα ελέγχου έχει προηγμένη τεχνολογία, βολική λειτουργία και αξιόπιστη λειτουργία.
3.3 Η αρχή των παλμών χρησιμοποιείται για την ανίχνευση σπασμάτων καλωδίων, η οποία μπορεί να προσδιορίσει με ακρίβεια το σήμα σπασμάτων καλωδίων οποιουδήποτε κυλίνδρου σε κάθε τμήμα του κλουβιού, εξασφαλίζοντας την ακρίβεια ανίχνευσης.Μέσα από την οθόνη αφής, ο χειριστής μπορεί να λύσει γρήγορα το πρόβλημα και να ξεκινήσει την επόμενη εκκίνηση.
3.4 Το μηχάνημα χρησιμοποιεί προγραμματιζόμενο ελεγκτή Inovance και λεωφορείο πεδίου για την ενιαία εντολή και συντονισμό της κατάστασης λειτουργίας όλων των τμημάτων του μηχανήματος,και χρησιμοποιεί μετατροπέα συχνότητας για τον έλεγχο της εκκίνησης και λειτουργίας του κινητήρα εναλλασσόμενου ρεύματοςΤο σύστημα ηλεκτρονικού ελέγχου είναι τεχνολογικά προηγμένο, εύκολο στη λειτουργία και αξιόπιστο στη λειτουργία.
4Κύρια τεχνικά δεδομένα
| Πρότυπο (μηχανή άκαμπτης ράβδου) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Διάμετρος μονοσύρματος | Χάλυβα | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Αλουμίνιο | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| Μέγιστη λειτουργική ικανότητα του αγκυροβολημένου αγωγού | φ15 mm | φ25 mm | φ45 mm | |
| Στραγγαλισμός | 6 Κλουβί για την απομόνωση των καραβιών | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Κλουβί για την απομόνωση των καραβιών | 75-560 mm | 75-560 mm | ||
| 18 Κλουβί για το Στραγγαλισμό | 92-680 mm | |||
| 24 Κλουβί για την παρακράτηση καραβιών | 108-790 mm | |||
| Ταχύτητα περιστροφής | 6 Κλουβί για την απομόνωση των καραβιών | 258 στροφές/min | 258 στροφές/min | 258 στροφές/min |
| 12 Κλουβί για την απομόνωση των καραβιών | 236 στροφές/λεπτο | 236 στροφές/λεπτο | ||
| 18 Κλουβί για το Στραγγαλισμό | 202 στροφές/min | |||
| 24 Κλουβί για την παρακράτηση καραβιών | 176 στροφές/λεπτο | |||
| Καπστάν | Διάμετρος τροχού Capstan | 1250 mm | 1600 χιλιοστά | 2000 mm |
| Μέγιστη δύναμη εκτόξευσης | 8 Τ | 10 Τ | 15 τόνους | |
| Σπασίκλα | PND630 | PND630 | PND630 | |
| Κέντρο Παίγματος Bobbin | PND630 | PND630 | PND630 | |
| Μπόμπιν ανάληψης | 1800 χιλιοστά | 2500 χιλιοστά | 2500 χιλιοστά | |
| Μέγιστη γραμμική ταχύτητα αποσύνδεσης | 35m/min | 40 m/min | 50 m/min | |
| Κεντρικό ύψος | 1000 χιλιοστά | 1100 χιλιοστά |
1100 χιλιοστά |
|

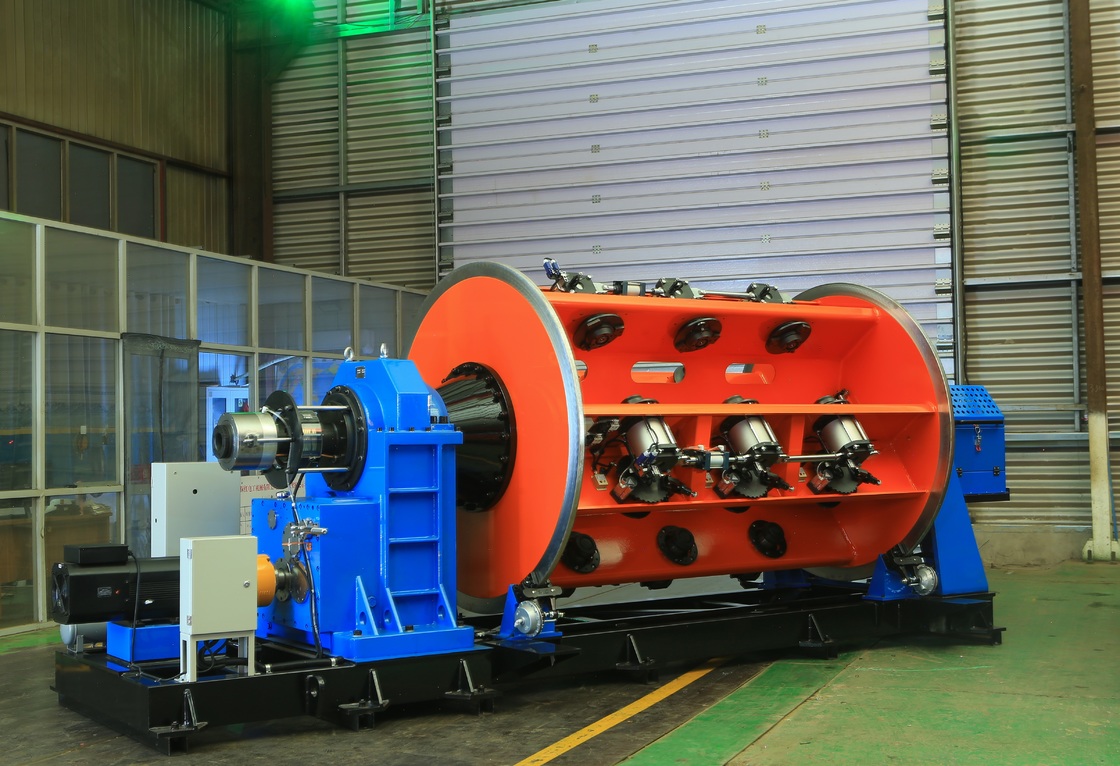

5Φωτογραφίες.
6.Φωτογραφία συσκευασίας
7Το εργοστάσιό μας και η εισαγωγή μας.
Η Hebei Baohong Electrical Machinery Co., Ltd ιδρύθηκε την 1η Αυγούστου 2006.Tianjin και ShijiazhuangΗ εταιρεία απολαμβάνει βολική μεταφορά και άφθονο σίδηρο και χάλυβα. Η εταιρεία έχει αναπτυχθεί εδώ και 18 χρόνια, ξεκινώντας με την παραγωγή των προϊόντων της σειράς των μηχανών ράβδου. Η εταιρεία αναπτύσσει συνεχώς νέες τεχνολογίες και διαδικασίες, επιτυγχάνοντας σταθερές ανάπτυξη και σταδιακή εξέλιξη σε μια ολοκληρωμένη οικονομική οντότητα με προηγμένη τεχνολογία παραγωγής, ισχυρή παραγωγική ικανότητα και Δίκτυα πωλήσεων που καλύπτουν ολόκληρη τη χώρα και το εξωτερικό.
Η εταιρεία καλύπτει μια εργοστασιακή έκταση 30.000 τετραγωνικών μέτρων, με περισσότερους από 100 υπαλλήλους, συμπεριλαμβανομένων 12 μηχανικών και ηλεκτρολόγων μηχανικών, και ο εξοπλισμός επεξεργασίας της ανέρχεται συνολικά σε περισσότερα από 60 εκατομμύρια γιουάν..Σήμερα, με την εισαγωγή των μεγάλων εξοπλισμών επεξεργασίας και την έρευνα, ανάπτυξη και βελτίωση των διαδικασιών, η εταιρεία έχει γίνει ο μόνος κατασκευαστής στην Κίνα που παράγει κλουβί JLK Μονάδες σειράς μηχανών ράβδου σε γραμμή συναρμολόγησης.
