Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα αντικειμένου: | Ανθεκτική μηχανή κατασκευής καλωδίων χαλκού | Υλικό: | Χαλκός, αλουμίνιο, χάλυβα |
|---|---|---|---|
| Κατάλληλο για: | Προσάραξη του καλωδίου και του καλωδίου | Προδιαγραφές Bobbin: | 630/500 |
| Σειρά πισσών: | 500-2500 χιλιοστά | Μασούρι λήψης: | 2500*1500*125 |
| Πλήρωσης-off bobbin: | 1600*800*80 | Κώδικας Hs: | 847940 |
| Επισημαίνω: | άκαμπτο πλαίσιο strander,καλώδιο καλωδίων που προσαράσσει τη μηχανή |
||
12+18+24/630 Ανθεκτική Μηχανή Κατασκευής Χάλκινου Σύρματος Αυτόματη Φόρτωση
1. Εφαρμογή
Η μηχανή είναι κατάλληλη για συστροφή γυμνού χαλκού αλουμινίου, κράματος αλουμινίου, συρμάτων ενίσχυσης χάλυβα καλωδίων αλουμινίου για την παραγωγή των ακόλουθων καλωδίων ρεύματος, αγωγών σε σχήμα τομέα, στρογγυλεμένων συμπιεσμένων.
2. Κύρια εξαρτήματα
2.1 Pay-off
2.2 Άκαμπτη μηχανή συστροφής
2.3 Συγκέντρωση και συγκράτηση μήτρας συναρμολόγησης
2.4 Μηχανή ομόκεντρης ταινίας
2.6 1200 βαρούλκο
2.7 Στάση διέλευσης
2.8 Τύπος στήλης take-up
2.9 Άξονας μετάδοσης
2.10 Ηλεκτρικό ντουλάπι ελέγχου
3. Χαρακτηριστικά
3.1 Προσαρμόζουμε αυτή τη μηχανή συστροφής τύπου κλωβού σύμφωνα με τις απαιτήσεις των πελατών.
3.2 Η φόρτωση και η εκφόρτωση είναι αυτόματη τοποθέτηση, η οποία είναι πολύ απλή στη λειτουργία.
3.3 Φόρτωση ομάδας μπομπίνας χρησιμοποιώντας υδραυλικό τύπο δαπέδου. Οι πλευρικοί φορτωτές τρόλεϊ είναι επίσης προαιρετικοί.
3.4 Το σύστημα αργής τοποθέτησης εξασφαλίζει την ακριβή γωνία φόρτωσης και εκφόρτωσης.
3.5 Δισκόφρενο πνευματικού τύπου για κλωβό.
3.6 PLC Εξοπλισμένο, προαιρετικό.
4. Τεχνικά δεδομένα
| Μοντέλο (Άκαμπτη Μηχανή Συστροφής) | JLK-500 | JLK-630 | JLK-710/720 | |
| Διάμετρος μονό σύρμα | Χαλκός | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Αλουμίνιο | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
| Μέγιστη εξωτερική διάμετρος συστραμμένου αγωγού | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Βήμα συστροφής | Κλωβός συστροφής 6 μπομπίνων | 40-719 mm | 51-896 mm | 54-963 mm |
| Κλωβός συστροφής 12 μπομπίνων | 40-719 mm | 51-896 mm | 54-963 mm | |
| Κλωβός συστροφής 18 μπομπίνων | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Κλωβός συστροφής 24 μπομπίνων | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Κλωβός συστροφής 30 μπομπίνων | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Ταχύτητα περιστροφής | Κλωβός συστροφής 6 μπομπίνων | 230.6 σ.α.λ. | 180.1 σ.α.λ. | 150.6 σ.α.λ. |
| Κλωβός συστροφής 12 μπομπίνων | 230.6 σ.α.λ. | 180.1 σ.α.λ. | 150.6 σ.α.λ. | |
| Κλωβός συστροφής 18 μπομπίνων | 208.5 σ.α.λ. | 155 σ.α.λ. | 142.6 σ.α.λ. | |
| Κλωβός συστροφής 24 μπομπίνων | 179 σ.α.λ. | 130.1 σ.α.λ. | 122.3 σ.α.λ. | |
| Κλωβός συστροφής 30 μπομπίνων | 161.8 σ.α.λ. | 115.9 σ.α.λ. | 102.7 σ.α.λ. | |
| Βαρούλκο | Διάμετρος τροχού βαρούλκου | 2000 mm | 2000 mm | 2000 mm |
| Μέγιστη δύναμη απομάκρυνσης | 30 T | 30 T | 40 T | |
| Συσκευή προ-σπειροειδούς | Βήμα | 500-2500mm | 500-2500mm | 500-2500mm |
| Ισχύς κινητήρα | 90-180 KW | 110-180 KW | 130-180 KW | |
| Μέγεθος μπομπίνας | 500*375*127 | 630*475*127 | 710*530*127 | |
| Κεντρική μπομπίνα Payoff | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Take-up Bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Μέγιστη γραμμική ταχύτητα απομάκρυνσης | 69 m/min | 69 m/min | 62 m/min | |
| Κεντρικό ύψος | 1000 mm | 1100 mm | 1100 mm | |

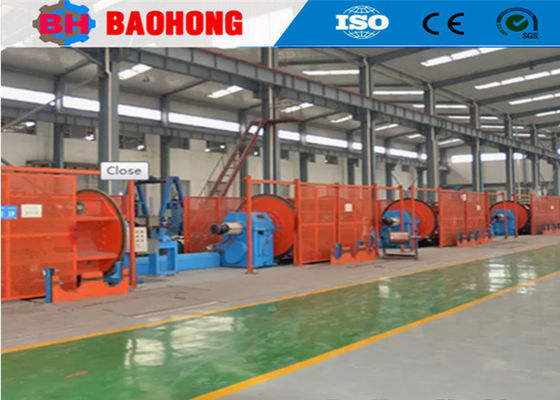

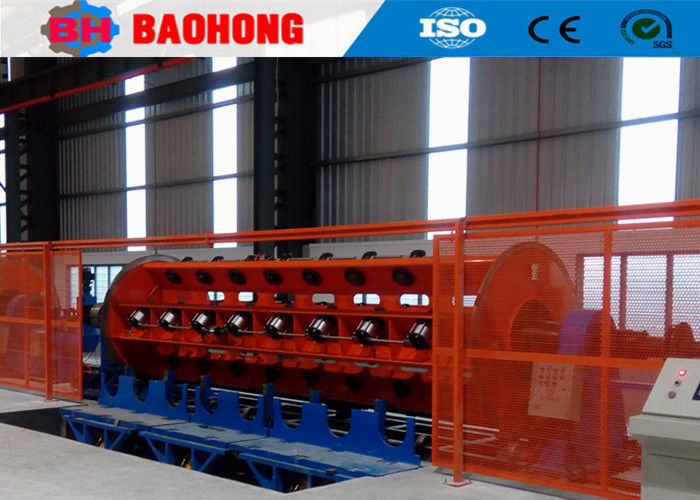

5. Φωτογραφίες
6. Φωτογραφία συσκευασίας
7. Το εργοστάσιό μας και η εισαγωγή
Η Hejian Baohong Electrical Machinery Co., Ltd. ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στην Οικονομική Ζώνη Ανάπτυξης της πόλης Hejian, στην επαρχία Hebei, και είναι ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών συστροφής σύρματος και μηχανών τοποθέτησης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενη στη φροντίδα και την υποστήριξη των πελατών μας, η Baohong Machinery έχει αφοσιωθεί στην έρευνα και ανάπτυξη μηχανών συστροφής σύρματος και μηχανών τοποθέτησης και έχει κάνει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μόνο εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς άκαμπτων μηχανών συστροφής JLK για να είναι μια γραμμή επεξεργασίας συναρμολόγησης στην Κίνα, και έχουμε επίσης αναπτύξει ανεξάρτητα τις γραμμές συστροφής JGB Bow skip, τις γραμμές καλωδίωσης τύπου CGB Bow skip και τις γραμμές τοποθέτησης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει μια έκταση 10000 τετραγωνικών μέτρων, εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων. Η εταιρεία μας έχει 60 υπαλλήλους, συμπεριλαμβανομένων 10 υπαλλήλων Ε&Α. Η ετήσια αξία παραγωγής είναι πάνω από 10 εκατομμύρια δολάρια επί του παρόντος και έχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές μηχανών συστροφής στην Κίνα.
