Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα εξοπλισμού: | Πολυ πλανητική προσάραξη συστροφής πυρήνων πίσω | Τύπος: | Σχήμα πλανήτη |
|---|---|---|---|
| Μέγεθος κατσαρόλας: | 315 400 500 630 800 1000 | Υλικά: | Χάλυβας/Cu/Al |
| Χρώμα εξοπλισμού: | Προαιρετικός | Μέγ. λανθάνοντος αγωγός ΟΔ: | φ14 45mm |
| Κωδικός HS: | 847940 | Περίοδος Εγγύησης: | 1 Έτος |
| Επισημαίνω: | καλώδιο καλωδίων που κατασκευάζει τη μηχανή,ηλεκτρικό καλώδιο που κατασκευάζει τη μηχανή |
||
Μηχανή πτύχωσης καλωδίων σήματος, τύπου πλανητικού και ηλιακού, με διπλή στρέψη
1. Χρήση
Το μηχάνημα χρησιμοποιείται για πτύχωση χάλκινων, αλουμινένιων συρμάτων, ACSR και μονωμένων καλωδίων με αντίστροφη στρέψη. Μπορεί επίσης να θωρακίσει καλώδια με χάλυβα ή χαλκό.
2. Κύρια Χαρακτηριστικά
2.1. Μέθοδος αντίστροφης στρέψης: Μηχανισμός πλανητικού και ηλιακού γραναζιού.
2.2. Το στρεπτικό κλουβί χωρίς άξονα είναι εξοπλισμένο με μηχανισμό ελέγχου τριβής τάσης.
2.3. Οι άξονες μετάδοσης συνδέουν όλα τα μέρη του μηχανήματος για να διατηρήσουν σταθερή την απόσταση πτύχωσης, η οποία μπορεί επίσης να ελεγχθεί με συγχρονισμό συχνότητας.
2.4. Το μηχάνημα χρησιμοποιείται ευρέως, χειρίζεται εύκολα και έχει χαμηλό θόρυβο.
3. Διαδικασία Παραγωγής
Η μεγάλη μηχανή κάμψης χρησιμοποιείται για την κάμψη της χαλύβδινης πλάκας για τη δομή του πλαισίου. Τέσσερις δομές πλαισίου μοιράζονται ισόποσα τον κύκλο και συγκολλώνται μαζί με τους μεγάλους δίσκους και στις δύο πλευρές. Επίσης, όλες οι δομές συγκολλώνται στον κεντρικό σωλήνα παχιάς τοιχώματος. Η συνολική δομή είναι ισχυρή και όμορφη.
Μετά τη διαδικασία συγκόλλησης, ολόκληρη η δομή ανόπτεται στον φούρνο ανόπτησης, ο οποίος αφαιρεί τις εσωτερικές τάσεις.
Στη συνέχεια, ολόκληρη η δομή κατεργάζεται στον μεγάλο οριζόντιο τόρνο. Αυτός ο οριζόντιος τόρνος είναι αρκετά μεγάλος για να κατεργαστεί κάθε μέρος σε ένα βήμα, χωρίς να αλλάζει από το ένα άκρο στο άλλο. Αυτή η διαδικασία διατηρεί την ομοκεντρικότητα ολόκληρης της δομής, παρατείνοντας τη διάρκεια ζωής των ρουλεμάν και στα δύο άκρα.
Η μηχανή διάτρησης και διάτρησης βαθιών οπών μπορεί να διαμορφώσει τις εγκατεστημένες οπές για τις συσκευές σύσφιξης. Οι οπές για ένα ζεύγος συσκευών σύσφιξης διαμορφώνονται σε ένα βήμα, διατηρώντας τις δύο οπές στην ίδια ομοκεντρικότητα. Η ομοκεντρικότητα μειώνει το ποσοστό θραύσης σύρματος και παρατείνει τη διάρκεια ζωής του ρουλεμάν για τη συσκευή σύσφιξης.
Αυτός ο διπλός κατακόρυφος τόρνος χρησιμοποιείται για την κατεργασία του μεγάλου δίσκου για τη μηχανή πτύχωσης τύπου κούνιας και το καπάκι της μηχανής πτύχωσης. Αυτό το μηχάνημα μπορεί να κατεργαστεί και να γυαλίσει τις αυλακώσεις για να προστατεύσει το καλώδιο και να διατηρήσει την ίδια δύναμη έλξης.
Μεγάλη φρεζομηχανή τύπου πλάνου, η οποία χρησιμοποιείται για τη φρεζάρισμα του κύριου σασί του κύριου κλουβιού πτύχωσης και του σασί περιέλιξης/ξετύλιξης. Η μεγάλη φρεζομηχανή τύπου πλάνου μπορεί να διασφαλίσει ότι κάθε επίπεδη επιφάνεια κατεργάζεται ταυτόχρονα για να διατηρηθεί η ομοιόμορφη κατανομή ύψους της επιφάνειας που κατεργάζεται από τη φρεζομηχανή. Όλα αυτά θα επιτρέψουν στο μηχάνημα να λειτουργεί ομαλά.
Η μηχανή δυναμικής εξισορρόπησης είναι ο βασικός εξοπλισμός παραγωγής για τον εξοπλισμό καλωδίων και συρμάτων υψηλής ταχύτητας, ειδικά για το άκαμπτο πλαίσιο πτύχωσης και το σωληνωτό κλουβί πτύχωσης. Η διαδικασία κατεργασίας του κλουβιού πτύχωσης οδηγεί σε διαφορετική εκκεντρική δύναμη, η οποία ανιχνεύεται από τη μηχανή δυναμικής εξισορρόπησης. Μετά τη διόρθωση, το κλουβί πτύχωσης θα πληροί εύκολα τις απαιτήσεις περιστροφής υψηλής ταχύτητας και θα αυξήσει τη διάρκεια ζωής.
Ο ηλεκτρικός φούρνος ανόπτησης είναι απαραίτητος για την παραγωγή μηχανών κατασκευής καλωδίων και συρμάτων, ιδιαίτερα της άκαμπτης μηχανής πτύχωσης και της σωληνωτής μηχανής πτύχωσης. Η εσωτερική τάση του κύριου κλουβιού πτύχωσης είναι μεγάλη όταν συγκολλάται. Η εσωτερική τάση απελευθερώνεται έντονα με θερμική επεξεργασία. Αυτή η διαδικασία παραγωγής θα διασφαλίσει ότι το κλουβί πτύχωσης είναι χωρίς παραμόρφωση και θραύση για τη βελτίωση της εσωτερικής ποιότητας.
4. Τεχνικές Παράμετροι
| Μοντέλο (Πλανητική Μηχανή Πτύχωσης) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Διάμετρος μονής σύρματος | Χαλκός | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| Αλουμίνιο | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| Μέγιστη διάμετρος πτυχωμένου αγωγού | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Βήμα Πτύχωσης | Κλουβί πτύχωσης 6 μπομπινών | 26-435 | 39-695 | 44-770 | 48-840 |
| Κλουβί πτύχωσης 12 μπομπινών | 30-526 | 43-774 | 47-858 | 50-928 | |
| Κλουβί πτύχωσης 18 μπομπινών | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Κλουβί πτύχωσης 24 μπομπινών | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Ταχύτητα Περιστροφής | Κλουβί πτύχωσης 6 μπομπινών | 218 σ.α.λ. | 120 σ.α.λ. | 106 σ.α.λ. | 55 σ.α.λ. |
| Κλουβί πτύχωσης 12 μπομπινών | 118 σ.α.λ. | 110 σ.α.λ. | 97.5 σ.α.λ. | 45 σ.α.λ. | |
| Κλουβί πτύχωσης 18 μπομπινών | 108 σ.α.λ. | 100 σ.α.λ. | 82.9 σ.α.λ. | 35 σ.α.λ. | |
| Κλουβί πτύχωσης 24 μπομπινών | 98 σ.α.λ. | 90 σ.α.λ. | 74 σ.α.λ. | 25 σ.α.λ. | |
| Καπάκι | Διάμετρος τροχού καπακιού | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Μέγιστη δύναμη έλξης | 2T | 5T | 10T | 15T | |
| Ισχύς Κινητήρα | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Μέγεθος Μπομπίνας | 315 mm | 400 mm | 500 mm | 630 mm | |
| Κεντρική Μπομπίνα Τροφοδοσίας | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Μπομπίνα Περιέλιξης | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Μέγιστη Γραμμική Ταχύτητα Έλξης | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Κεντρικό Ύψος | 1000 mm | 1000 mm | 1000 mm | 1100 mm |
|

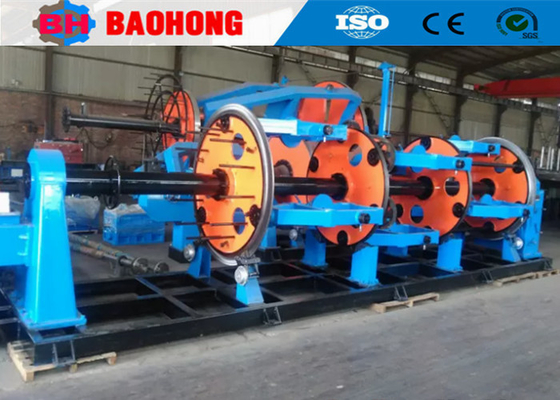

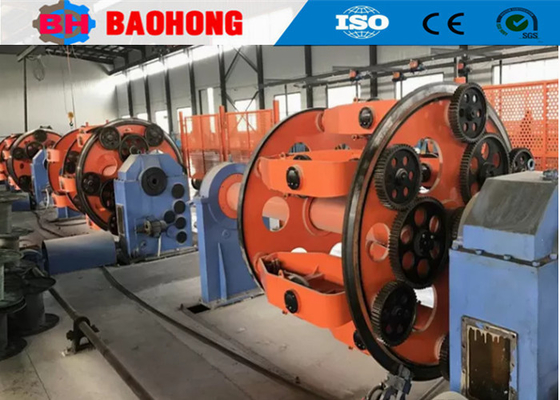

5. Φωτογραφία
6. Φωτογραφία Συσκευασίας
7. Το εργοστάσιό μας και εισαγωγή
Η Hejian Baohong Electrical Machinery Co., Ltd. ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στη Ζώνη Οικονομικής Ανάπτυξης της πόλης Hejian, στην επαρχία Hebei, και είναι ο μεγαλύτερος επαγγελματικός κατασκευαστής μηχανών πτύχωσης και πτύχωσης καλωδίων στη Βόρεια Κίνα.
Από το 2006, βασιζόμενη στη φροντίδα και την υποστήριξη των πελατών μας, η Baohong Machinery έχει αφοσιωθεί στην έρευνα και ανάπτυξη μηχανών πτύχωσης και πτύχωσης καλωδίων και έχει σημειώσει μεγάλη πρόοδο. Τώρα έχουμε γίνει το μοναδικό εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς άκαμπτων μηχανών πτύχωσης JLK σε γραμμή συναρμολόγησης στην Κίνα, και έχουμε επίσης αναπτύξει ανεξάρτητα τις γραμμές πτύχωσης τύπου JGB Bow skip, τις γραμμές πτύχωσης τύπου CGB Bow skip και τις γραμμές πτύχωσης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, με εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων. Η εταιρεία μας έχει 60 υπαλλήλους, συμπεριλαμβανομένων 10 υπαλλήλων Έρευνας & Ανάπτυξης. Η ετήσια αξία παραγωγής είναι άνω των 10 εκατομμυρίων δολαρίων αυτή τη στιγμή, και έχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές μηχανών πτύχωσης στην Κίνα.
