Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία προϊόντος: | Άκαμπτα καλώδιο και καλώδιο πλαισίων που προσαράσσουν τη μηχανή | Χρήση: | Σχοινιά |
|---|---|---|---|
| Τρούμπα: | 500 / 630/710/720 | Προσάραξη των υλικών: | Χαλκός, αλουμίνιο, χάλυβα |
| Ετικέτα PLC: | Η Siemens | Μάρκα κινητήρα: | Η Siemens |
| Ζωγραφική μηχανών: | Σύμφωνα με το αίτημα του πελάτη | Χρόνος εγγύησης: | 12 μήνες |
| Επισημαίνω: | Αυτόματο άκαμπτο πλαίσιο που προσαράσσει τη μηχανή,άκαμπτη προσαράσσοντας μηχανή μασουριών 500mm,253RPM άκαμπτο πλαίσιο που προσαράσσει τη μηχανή |
||

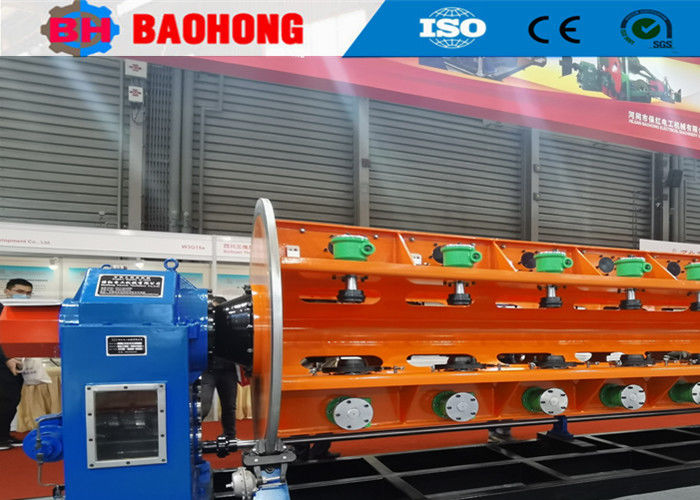

500 mm Bobbin αυτόματο άκαμπτο πλαίσιο σύρμα και καλώδιο Stranding Machine 253RPM
1Εφαρμογή
Το μηχάνημα χρησιμοποιείται κυρίως για τη στερέωση και συμπιέζοντας του τομέα χαλκού ή του αλουμινίου ή του στρογγυλού αγωγού, καθώς και του προστρογγυλού αγωγού κλπ.Το άκαμπτο σκελετό είναι σχεδιασμένο με 1+6+12+18+24+30+36 Bobbin Cage.Bobbin: 500mm, 630mm, 710mm DIN 46397 πρότυπο.
2Κύριο συστατικό
2.1 Πληρωμή 1 σύνολο
2.2 12.18 Β Σκληρό φύλλο 1 σύνολο
2.3 Κρατητής σιδηροτροφικού πίνακα συμπιεσμού και συναρμολόγησης 1 σύνολο
2.4 Συγκεντρωτική μηχανή ταινίας 1 σύνολο
2.5 Μετρητής 1 σετ
2.6 Capstan (με κιβώτιο ταχυτήτων 36 βημάτων) 1 σύνολο
2.7 Περπατητική στάση 1 σύνολο
2.8 Πλήρωση τύπου στήλης 1 σύνολο
2.10 Άξονας μετάδοσης 1 σύνολο
2.11 Ηλεκτρικό ντουλάπι ελέγχου 1 σετ το καθένα
3. Χαρακτηριστικά
3.1 Προσαρμόζουμε αυτό το μηχάνημα για το σχοινί τύπου κλουβιού σύμφωνα με τις απαιτήσεις των πελατών.
3.2 Υψηλή απόδοση και ταχύτητα.
3.3 Φορτώσεις ομαδικών κυψελών με χρήση υδραυλικού τύπου δαπέδου.
3.4 Δύο τροχούς με κλίση σχεδιασμού, κατάλληλοι για βαριά φορτία συμπιέσεως.
4Τεχνικές παραμέτρους
| Πρότυπο (μηχανή άκαμπτης ράβδου) | JLK-500 | JLK-630 | JLK-710/720 | |
| Διάμετρος μονοσύρματος | Χάλυβα | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Αλουμίνιο | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Μέγιστη λειτουργική ικανότητα του αγκυροβολημένου αγωγού | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Στραγγαλισμός | 6 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Κλουβί για το Στραγγαλισμό | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Κλουβί για την παρακράτηση καραβιών | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Κλουβί για την παρακράτηση καραβιών | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Ταχύτητα περιστροφής | 6 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο |
| 12 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο | |
| 18 Κλουβί για το Στραγγαλισμό | 208.5 στροφές/λεπτο | 155 στροφές/λεπτο | 1420,6 στροφές/λεπτο | |
| 24 Κλουβί για την παρακράτηση καραβιών | 179 στροφές/λεπτο | 130.1 στροφές/λεπτο | 1220,3 στροφές/λεπτο | |
| 30 Κλουβί για την παρακράτηση καραβιών | 1610,8 στροφές/λεπτο | 1150,9 στροφές/min | 1020,7 στροφές/δευτερόλεπτο | |
| Καπστάν | Διάμετρος τροχού Capstan | 2000 mm | 2000 mm | 2000 mm |
| Μέγιστη δύναμη εκτόξευσης | 30 τόνους | 30 τόνους | 40 Τ | |
| Προστροφική συσκευή | Πύργος | 500-2500 χιλιοστά | 500-2500 χιλιοστά | 500-2500 χιλιοστά |
| Δύναμη κινητήρα | 90-180 KW | 110-180 KW | 130-180 KW | |
| Μέγεθος καραβίδας | 500*375*127 | 630*475*127 | 710*530*127 | |
| Κέντρο Παίγματος Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Μπόμπιν ανάληψης | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Μέγιστη γραμμική ταχύτητα αποσύνδεσης | 69 m/min | 69 m/min | 62 m/min | |
| Κεντρικό ύψος | 1000 χιλιοστά | 1100 χιλιοστά | 1100 χιλιοστά | |

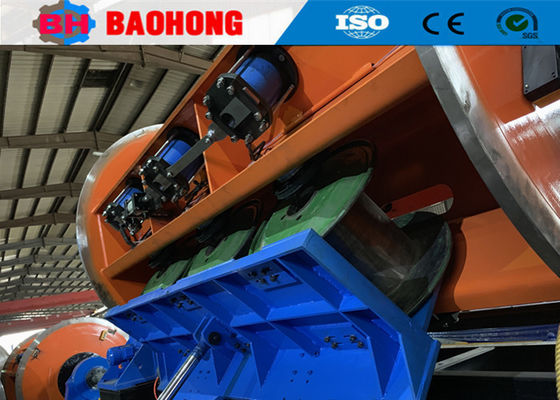

5Φωτογραφίες.
6Φωτογραφίες συσκευασίας.
7Η εταιρεία και το εργοστάσιό μας
Η Hejian Baohong Electrical Machinery Co., Ltd ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στην Οικονομική Ζώνη Ανάπτυξης της πόλης Hejian, επαρχία Hebei,ήταν ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών ράβδους σύρματος και μηχανών τοποθέτησης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενοι στην φροντίδα και την υποστήριξη των πελατών μας,Η Baohong Machinery έχει αφιερωθεί στην έρευνα και ανάπτυξη της μηχανής ράβδου σύρματος και της μηχανής τοποθέτησης και έχει κάνει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μόνο εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς JLK άκαμπτο μηχανή παρακολούθησης για να είναι μια γραμμή συναρμολόγησης επεξεργασία στην Κίνα,και έχουμε επίσης ανεξάρτητα αναπτύξει το JGB Bow skip stranding γραμμές, οι γραμμές καλωδίωσης τύπου CGB Bow skip και οι γραμμές διάθεσης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων.Η ετήσια αξία παραγωγής είναι πάνω από 10 εκατομμύρια δολάρια σήμερα., και έχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές μηχανών Stranding στην Κίνα.
