Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία: | Άκαμπτο πλαίσιο Strander καλωδίων χαλκού | Μέγεθος κατσαρόλας: | 500 / 630/710/720 |
|---|---|---|---|
| Υλικά: | Σύρματα από χαλκό, αλουμίνιο και χάλυβα | χρήση για: | Άκαμπτη προσάραξη |
| Τετάρτη: | 380V/415V 50/60HZ | Χρώμα μηχανής: | Προαιρετικό |
| Υψόμετρο κέντρου: | 1100 χιλιοστά | Εποχή εγγύησης: | Ένα χρόνο |
| Επισημαίνω: | Άκαμπτη προσαράσσοντας μηχανή υψηλής ταχύτητας,Άκαμπτο πλαίσιο Strander καλωδίων χαλκού,άκαμπτο πλαίσιο Strander μασουριών 500mm |
||
Η μηχανή υψηλής ταχύτητας άκαμπτης ράβδου χρησιμοποιείται κυρίως για τη μη-επιστροφή της ράβδου και την συμπιεσμό του στρογγυλού αγωγού χαλκού και του αγωγού αλουμινίου του τομέα.και μπορούν επίσης να χρησιμοποιηθούν για μη-πίσω-στροφή ράβδους μεγάλης διατομής, αλουμινένιο καλώδιο μεγάλου μήκους με πυρήνα χαλκού και αλουμινένιο κράμα.
2. Χαρακτηριστικά
2.1 Η στερεόστρωμα είναι σχεδιασμένη με 1+6+12+18+24+30+36 κλουβιά.
2.2 Σκούπας: 500mm, 630mm, 710mm DIN 46397 Κανονισμός / Τροποποιημένη.
2.3 Μπορεί να εκτιμήσει με ακρίβεια το σήμα σπάσματος οποιουδήποτε κυλίνδρου σε κάθε κλουβί που βρίσκεται σε ράβδο, χρησιμοποιώντας την ψηφιακή μετρική σάρωση, και η θέση σπάσματος μπορεί να εμφανιστεί στην οθόνη αφής.
2.4 Σε περίπτωση διακοπής τροφοδοσίας, το μηχάνημα σταματά με ελεγχόμενο σύστημα πέδησης έκτακτης ανάγκης, επιτρέποντας στην τροχιά να διατηρείται με πίεση ελαστικού με δευτερεύουσα θετική κλειδαριά.Η απελευθέρωση της σπείρας γίνεται με εξωτερικά κλειστό πνευματικό συμπιεσμένο αέρα.
2.5 Constant Bobbin back tension achieved by Electronic pneumatic valve & Single bobbin rotation is electronically sensed for maintaining consistent tension by positive motor control system or passive mechanical equipment.
3. Παραμέτρους μηχανής
| Πρότυπο (μηχανή άκαμπτης ράβδου) | JLK-500 | JLK-630 | JLK-710/720 | |
| Διάμετρος μονοσύρματος | Χάλυβα | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Αλουμίνιο | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Μέγιστη λειτουργική ικανότητα του αγκυροβολημένου αγωγού | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Στραγγαλισμός | 6 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Κλουβί για το Στραγγαλισμό | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Κλουβί για την παρακράτηση καραβιών | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Κλουβί για την παρακράτηση καραβιών | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Ταχύτητα περιστροφής | 6 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο |
| 12 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο | |
| 18 Κλουβί για το Στραγγαλισμό | 208.5 στροφές/λεπτο | 155 στροφές/λεπτο | 1420,6 στροφές/λεπτο | |
| 24 Κλουβί για την παρακράτηση καραβιών | 179 στροφές/λεπτο | 130.1 στροφές/λεπτο | 1220,3 στροφές/λεπτο | |
| 30 Κλουβί για την παρακράτηση καραβιών | 1610,8 στροφές/λεπτο | 1150,9 στροφές/min | 1020,7 στροφές/δευτερόλεπτο | |
| Καπστάν | Διάμετρος τροχού Capstan | 2000 mm | 2000 mm | 2000 mm |
| Μέγιστη δύναμη εκτόξευσης | 30 τόνους | 30 τόνους | 40 Τ | |
| Προστροφική συσκευή | Πύργος | 500-2500 χιλιοστά | 500-2500 χιλιοστά | 500-2500 χιλιοστά |
| Δύναμη κινητήρα | 90-180 KW | 110-180 KW | 130-180 KW | |
| Μέγεθος καραβίδας | 500*375*127 | 630*475*127 | 710*530*127 | |
| Κέντρο Παίγματος Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Μπόμπιν ανάληψης | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Μέγιστη γραμμική ταχύτητα αποσύνδεσης | 69 m/min | 69 m/min | 62 m/min | |

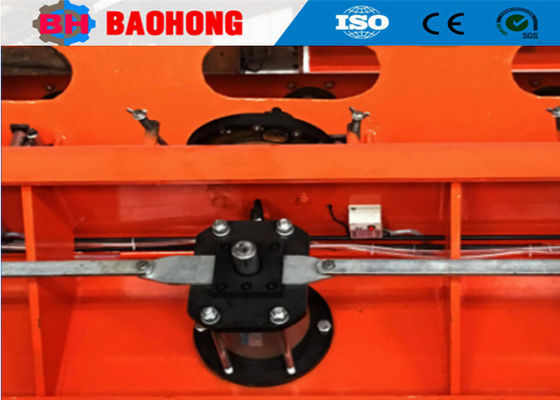

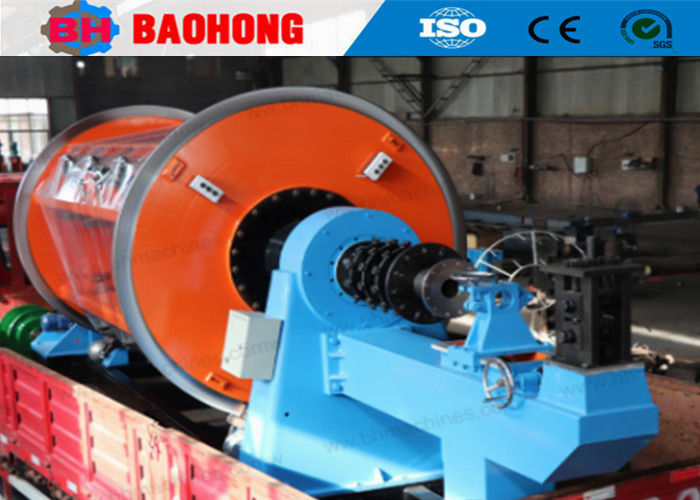

4Φωτογραφίες.
5Φωτογραφίες συσκευασίας.
6.Το εργοστάσιό μας και η εισαγωγή μας
Η Hejian Baohong Electrical Machinery Co., Ltd ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στην Οικονομική Ζώνη Ανάπτυξης της πόλης Hejian, επαρχία Hebei,ήταν ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών ράβδους σύρματος και μηχανών τοποθέτησης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενοι στην φροντίδα και την υποστήριξη των πελατών μας,Η Baohong Machinery έχει αφιερωθεί στην έρευνα και ανάπτυξη της μηχανής ράβδου σύρματος και της μηχανής τοποθέτησης και έχει κάνει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μόνο εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς JLK άκαμπτο μηχανή παρακολούθησης για να είναι μια γραμμή συναρμολόγησης επεξεργασία στην Κίνα,και έχουμε επίσης ανεξάρτητα αναπτύξει το JGB Bow skip stranding γραμμές, οι γραμμές καλωδίωσης τύπου CGB Bow skip και οι γραμμές διάθεσης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων.Η ετήσια αξία παραγωγής είναι πάνω από 10 εκατομμύρια δολάρια σήμερα., και έχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές μηχανών Stranding στην Κίνα.
