Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία: | Άκαμπτο καλώδιο τύπων πλαισίων που προσαράσσει τη μηχανή | Χρήση: | Σχοινιά |
|---|---|---|---|
| μέγεθος: | 500/630/710/720 | Υλικό: | Σύρματα από χαλκό, αλουμίνιο και χάλυβα |
| Ετικέτα PLC: | Η Siemens | Μέγιστο έλξη-από τη δύναμη: | 30t |
| Χρώμα μηχανής: | Κατόπιν αιτήματος | Χρόνος εγγύησης: | 12 μήνες εγγύηση |
| Επισημαίνω: | Καλώδιο τύπων πλαισίων που προσαράσσει τη μηχανή,Καλώδιο καλωδίων αλουμινίου που προσαράσσει τη μηχανή,καλώδιο εξελίκτρων 630mm που προσαράσσει τη μηχανή |
||

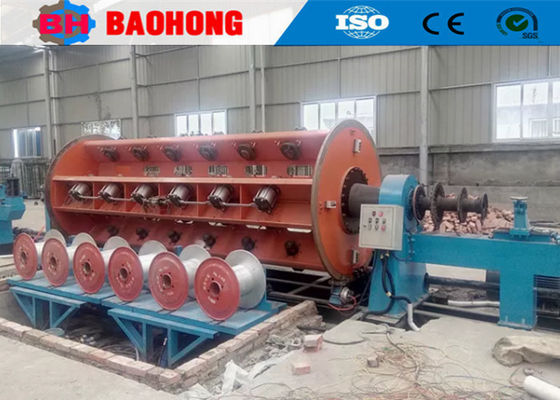

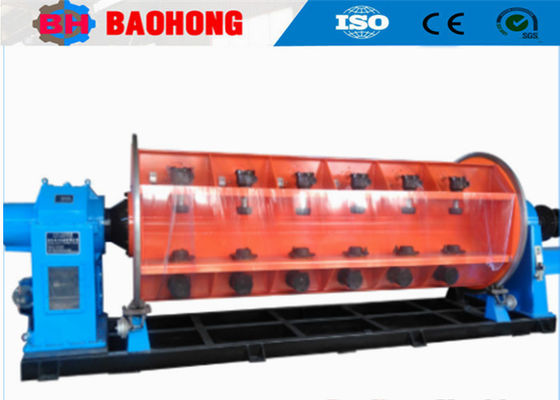

Μηχανή για τοποθέτηση καλωδίων σε άκαμπτο πλαίσιο για σύρμα αλουμινίου
1Εφαρμογή
Το μηχάνημα είναι κατάλληλο για την παρακολούθηση μακράς μήκους και το τμήμα γυμνό αλουμινίου χαλκού, κράμα αλουμινίου, αλουμινίου καλώδιο χάλυβα αλεξίσφαιρα για την παραγωγή των ακόλουθων καλωδίων ισχύος,Διοδηγοί σε σχήμα τομέαΣτρογγυλά συμπιεσμένα.
2Κύρια συστατικά
2.1 Πληρωμή 1 σύνολο
2.2 Ακατάπαυσες ράβδοι κάθε τροχιάς 1 σύνολο
2.3 Κρατητής σιδηροτροφικού πίνακα συμπιεσμού και συναρμολόγησης 1 σύνολο
2.4 Συσκευή προστροφής και συμπίεσης 1 σύνολο
2.5 Μετρητής 1set
2.6 Capstan 1 σύνολο
2.7 Διασταύρωση στάθμης 1set
2.8 Πλήρωση τύπου στήλης 1 σύνολο
2.9 Κύριο ντουλάπι και ντουλάπι χειρισμού 1 σύνολο το καθένα
3. Χαρακτηριστικά
3.1 Μεταφορά με χωριστό άξονα κινητήρα / γείωσης.
3.2 Ολόκληρη η δομή θα μηχανικευθεί στο μεγάλο οριζόντιο στροφείο.
3.3 Σκούπας: 500mm, 630mm, 710mm DIN 46397 Προτύπου / Τροποποιημένου.
3.4 Μπορεί να εκτιμήσει με ακρίβεια το σήμα σπάσματος οποιουδήποτε κυλίνδρου σε κάθε κλουβί που βρίσκεται σε αγκάθι, χρησιμοποιώντας την ψηφιακή μετρική σάρωση, και η θέση σπάσματος μπορεί να εμφανιστεί στην οθόνη αφής.
4Τεχνικές παραμέτρους
| Πρότυπο (μηχανή άκαμπτης ράβδου) | JLK-500 | JLK-630 | JLK-710/720 | |
| Διάμετρος μονοσύρματος | Χάλυβα | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Αλουμίνιο | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Μέγιστη λειτουργική ικανότητα του αγκυροβολημένου αγωγού | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Στραγγαλισμός | 6 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Κλουβί για το Στραγγαλισμό | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Κλουβί για την παρακράτηση καραβιών | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Κλουβί για την παρακράτηση καραβιών | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Ταχύτητα περιστροφής | 6 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο |
| 12 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο | |
| 18 Κλουβί για το Στραγγαλισμό | 208.5 στροφές/λεπτο | 155 στροφές/λεπτο | 1420,6 στροφές/λεπτο | |
| 24 Κλουβί για την παρακράτηση καραβιών | 179 στροφές/λεπτο | 130.1 στροφές/λεπτο | 1220,3 στροφές/λεπτο | |
| 30 Κλουβί για την παρακράτηση καραβιών | 1610,8 στροφές/λεπτο | 1150,9 στροφές/min | 1020,7 στροφές/δευτερόλεπτο | |
| Καπστάν | Διάμετρος τροχού Capstan | 2000 mm | 2000 mm | 2000 mm |
| Μέγιστη δύναμη εκτόξευσης | 30 τόνους | 30 τόνους | 40 Τ | |
| Προστροφική συσκευή | Πύργος | 500-2500 χιλιοστά | 500-2500 χιλιοστά | 500-2500 χιλιοστά |
| Δύναμη κινητήρα | 90-180 KW | 110-180 KW | 130-180 KW | |
| Μέγεθος καραβίδας | 500*375*127 | 630*475*127 | 710*530*127 | |
| Κέντρο Παίγματος Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Μπόμπιν ανάληψης | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Μέγιστη γραμμική ταχύτητα αποσύνδεσης | 69 m/min | 69 m/min | 62 m/min | |
| Κεντρικό ύψος | 1000 χιλιοστά | 1100 χιλιοστά | 1100 χιλιοστά | |
5Φωτογραφίες.
6Φωτογραφία συσκευασίας.
7Το εργοστάσιο και η εταιρεία μας.
Η Hejian Baohong Electrical Machinery Co., Ltd ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στην Οικονομική Ζώνη Ανάπτυξης της πόλης Hejian, επαρχία Hebei,ήταν ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών ράβδους σύρματος και μηχανών τοποθέτησης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενοι στην φροντίδα και την υποστήριξη των πελατών μας,Η Baohong Machinery έχει αφιερωθεί στην έρευνα και ανάπτυξη της μηχανής ράβδου σύρματος και της μηχανής τοποθέτησης και έχει κάνει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μόνο εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς JLK άκαμπτο μηχανή παρακολούθησης για να είναι μια γραμμή συναρμολόγησης επεξεργασία στην Κίνα,και έχουμε επίσης ανεξάρτητα αναπτύξει το JGB Bow skip stranding γραμμές, οι γραμμές καλωδίωσης τύπου CGB Bow skip και οι γραμμές διάθεσης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων.Η ετήσια αξία παραγωγής είναι πάνω από 10 εκατομμύρια δολάρια σήμερα., και έχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές μηχανών Stranding στην Κίνα.
