Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία προϊόντος: | Άκαμπτο πλαίσιο JLK που προσαράσσει τη μηχανή | Σχήμα: | Δελτίο ΕΚ 6/2011, σημείο 1. |
|---|---|---|---|
| Υπόθεση: | Νέο | Χρήση: | Στραγγαλισμός |
| Υλικό σύρματος: | Χαλκός, αλουμίνιο, χάλυβα κλπ. | Ετικέτα PLC: | Η Siemens |
| Χρόνος εγγύησης: | 12 μήνες | Ζωγραφική μηχανών: | Προαιρετικό |
| Επισημαίνω: | Επιφάνεια που γυαλίζει την άκαμπτη προσαράσσοντας μηχανή,καλώδιο 35mm που προσαράσσει τη μηχανή,μηχανή γραμμών καλωδίων strander |
||
JLK Rigid Frame Stranding Machine αλεξίσφαιρο και καλώδιο
1Εφαρμογή
Το μηχάνημα χρησιμοποιείται κυρίως για τη στερέωση και συμπιέζοντας του τομέα του χαλκού ή του αλουμινίου ή του στρογγυλού αγωγού, καθώς και του προ-στρογγυλού τομέα αγωγού κλπ.Η βάση του συρματοπλέγματος συνδέεται με το μπροστινό στήριγμα του κύριου μηχανήματος,που έχει ισχυρότερη ενσωμάτωση και καλύτερη μηχανική ακαμψία.
2. Χαρακτηριστικά
2.1Η πραγματική ταχύτητα περιστροφής, η γραμμική ταχύτητα καπστάν και άλλες παραμέτρους λειτουργίας κάθε ράβδου μπορούν να εμφανίζονται οπτικά.
2.2 Ολόκληρη η δομή θα μηχανικευθεί στο μεγάλο οριζόντιο στροφείο.
2.3 Υψηλή απόδοση και ταχύτητα.
2.4Υιοθετήστε το γραφείο χειρισμού με οθόνη αφής τύπου ντουλάπις, το οποίο είναι βολικό για λειτουργία και όμορφο σε μορφή.
2.5Η επιφάνεια γυαλιστερότητας του τροχού capstan.
2.6Ο τροχός του μετρητή συνδέεται με το κύριο ντουλάπι ελέγχου για τη ρύθμιση του μετρητή για διακοπή.
3Τεχνικές παραμέτρους
| Πρότυπο (μηχανή άκαμπτης ράβδου) | JLK-500 | JLK-630 | JLK-710/720 | |
| Διάμετρος μονοσύρματος | Χάλυβα | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Αλουμίνιο | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Μέγιστη λειτουργική ικανότητα του αγκυροβολημένου αγωγού | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Στραγγαλισμός | 6 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Κλουβί για το Στραγγαλισμό | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Κλουβί για την παρακράτηση καραβιών | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Κλουβί για την παρακράτηση καραβιών | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Ταχύτητα περιστροφής | 6 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο |
| 12 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο | |
| 18 Κλουβί για το Στραγγαλισμό | 208.5 στροφές/λεπτο | 155 στροφές/λεπτο | 1420,6 στροφές/λεπτο | |
| 24 Κλουβί για την παρακράτηση καραβιών | 179 στροφές/λεπτο | 130.1 στροφές/λεπτο | 1220,3 στροφές/λεπτο | |
| 30 Κλουβί για την παρακράτηση καραβιών | 1610,8 στροφές/λεπτο | 1150,9 στροφές/min | 1020,7 στροφές/δευτερόλεπτο | |
| Καπστάν | Διάμετρος τροχού Capstan | 2000 mm | 2000 mm | 2000 mm |
| Μέγιστη δύναμη εκτόξευσης | 30 τόνους | 30 τόνους | 40 Τ | |
| Προστροφική συσκευή | Πύργος | 500-2500 χιλιοστά | 500-2500 χιλιοστά | 500-2500 χιλιοστά |
| Δύναμη κινητήρα | 90-180 KW | 110-180 KW | 130-180 KW | |
| Μέγεθος καραβίδας | 500*375*127 | 630*475*127 | 710*530*127 | |
| Κέντρο Παίγματος Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Μπόμπιν ανάληψης | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Μέγιστη γραμμική ταχύτητα αποσύνδεσης | 69 m/min | 69 m/min | 62 m/min | |
| Κεντρικό ύψος | 1000 χιλιοστά | 1100 χιλιοστά | 1100 χιλιοστά | |

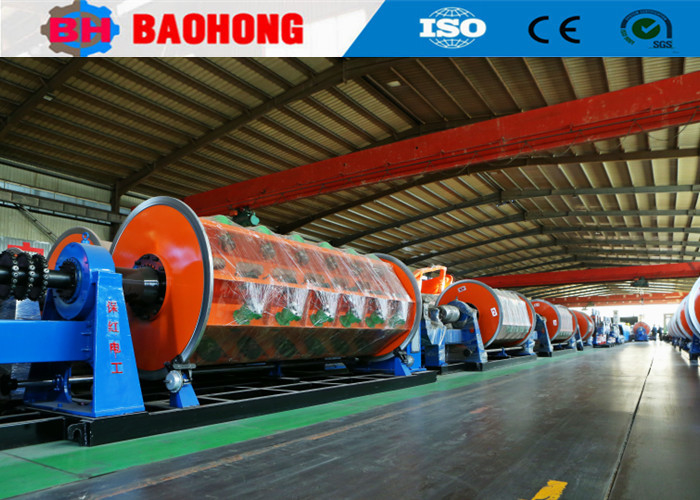

4Φωτογραφίες.
5Φωτογραφία συσκευασίας.
6Το εργοστάσιο και η εταιρεία μας.
Η Hejian Baohong Electrical Machinery Co., Ltd ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στην Οικονομική Ζώνη Ανάπτυξης της πόλης Hejian, επαρχία Hebei,ήταν ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών ράβδους σύρματος και μηχανών τοποθέτησης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενοι στην φροντίδα και την υποστήριξη των πελατών μας,Η Baohong Machinery έχει αφιερωθεί στην έρευνα και ανάπτυξη της μηχανής ράβδου σύρματος και της μηχανής τοποθέτησης και έχει κάνει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μόνο εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς JLK άκαμπτο μηχανή παρακολούθησης για να είναι μια γραμμή συναρμολόγησης επεξεργασία στην Κίνα,και έχουμε επίσης ανεξάρτητα αναπτύξει το JGB Bow skip stranding γραμμές, οι γραμμές καλωδίωσης τύπου CGB Bow skip και οι γραμμές διάθεσης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων.Η ετήσια αξία παραγωγής είναι πάνω από 10 εκατομμύρια δολάρια σήμερα., και έχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές μηχανών Stranding στην Κίνα.
