| Όνομα προϊόντος: | Μηχανή κατασκευής καλωδίων και καλωδίων: 630/6+12+18 Άκαμπτο διάλυμα αντιστάθμισης | Υλικό: | Χάλυβας/Cu/Al |
|---|---|---|---|
| Κατάλληλο για: | Προσάραξη | Κατάσταση: | Νέος |
| Πλεονέκτημα: | ΑΜΕΣΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ | COEM Ή ΌΧΙ: | Oem |
| ζωγραφική: | Ως απαίτηση | Περίοδος Εγγύησης: | 1 Έτος |
| Επισημαίνω: | 630/6+12+18 rigid stranding machine,wire and cable making machine with warranty,rigid stranding solution for cable production |
||

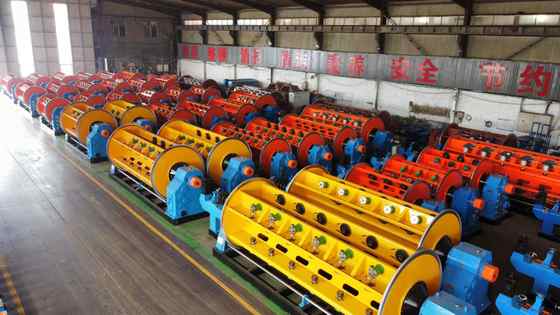

Μηχανή κατασκευής καλωδίων & συρμάτων: Λύση ατράκτου 630/6+12+18 άκαμπτης πλέξης
1. Εφαρμογή
Αυτό το μηχάνημα χρησιμοποιείται κυρίως για την πλέξη χωρίς στρέψη χαλύβδινων αγωγών αλουμινίου μεγάλης διατομής και μεγάλου μήκους (ACSR) και αγωγών κράματος αλουμινίου. Μπορεί επίσης να εφαρμοστεί για την πλέξη χωρίς στρέψη και συμπίεση χάλκινων αγωγών με στρογγυλούς, ειδικού σχήματος και τομεακούς πυρήνες.
2. Κύριο εξάρτημα
2.1 Βάση περιέλιξης Φ630 1 σετ
2.2 Βάση καθοδήγησης σύρματος τύπου # 1 σετ
2.3 Πλέκτης 6B, 12B, 18B 3 σετ
2.4 Διάταξη συναρμολόγησης σύρματος & συμπίεσης 3 σετ
2.5 Μετρητής μέτρου (Μηχανικός, Ηλεκτρονικός) 1 σετ
2.6 Ισχυρό διπλό τροχαλία Φ 2000 1 σετ
2.7 Στήλη περιέλιξης Φ 2500 με μετατόπιση 1 σετ
2.8 Ηλεκτρικό σύστημα ελέγχου 1 σετ
2.9 Σύστημα προστασίας ασφαλείας 4 σετ
3. Χαρακτηριστικά
3.1 Ολόκληρο το μηχάνημα κινείται από ανεξάρτητο κινητήρα, και κάθε τμήμα του κλωβού και της τροχαλίας κινείται από ξεχωριστό σύγχρονο σερβοκινητήρα μόνιμου μαγνήτη. Ο κλωβός οδηγείται να περιστρέφεται μέσω ενός ειδικού κιβωτίου ταχυτήτων, το οποίο απλοποιεί τη δομή σε σύγκριση με τον παραδοσιακό άκαμπτο πλέκτη που κινείται με σύνδεση άξονα εδάφους και καθιστά τη συντήρηση του εξοπλισμού πιο βολική.
3.2 Ο έλεγχος ολόκληρου του μηχανήματος υιοθετεί PLC της σειράς Siemens & Inovance, και διάφορες παράμετροι παραγωγικής διαδικασίας ρυθμίζονται μέσω της οθόνης αφής. Κάθε τμήμα του κλωβού και της τροχαλίας κινείται από σερβοκινητήρα Jiangsu Zhima, και ο οδηγός του κινητήρα είναι συσκευή μετατροπέα συχνότητας. Για να διασφαλιστεί η ακρίβεια μετάδοσης, ο κινητήρας μετάδοσης υιοθετεί ανάδραση κωδικοποιητή πλέγματος, και ολόκληρο το μηχάνημα υιοθετεί μέθοδο επικοινωνίας διαύλου για να διασφαλιστεί η ακρίβεια μετάδοσης σήματος. Στην πραγματική παραγωγή, οι χρήστες ρυθμίζουν τις παραμέτρους της διαδικασίας, όπως το βήμα κάθε τμήματος του κλωβού και την ταχύτητα της γραμμής παραγωγής στην οθόνη αφής σύμφωνα με τις απαιτούμενες προδιαγραφές καλωδίου. Κατά την εκκίνηση, η ταχύτητα κάθε τμήματος μετάδοσης υπολογίζεται αυτόματα από το PLC για να διασφαλιστεί ο συγχρονισμός ολόκληρου του μηχανήματος και η ακρίβεια του βήματος της στρεβλωμένης σύρματος, και για να επιτευχθεί ρύθμιση ταχύτητας χωρίς βήματα ολόκληρου του μηχανήματος. Το ηλεκτρονικό σύστημα ελέγχου έχει προηγμένη τεχνολογία, βολική λειτουργία και αξιόπιστη λειτουργία.
3.3 Η αρχή παλμού χρησιμοποιείται για την ανίχνευση θραύσης σύρματος, η οποία μπορεί να προσδιορίσει με ακρίβεια το σήμα θραύσης σύρματος οποιουδήποτε καρουλιού σε κάθε τμήμα του κλωβού, διασφαλίζοντας την ακρίβεια ανίχνευσης. Μέσω της οθόνης στην οθόνη αφής, ο χειριστής μπορεί να λύσει γρήγορα το πρόβλημα και να ξεκινήσει την επόμενη εκκίνηση.
3.4 Το μηχάνημα χρησιμοποιεί τον προγραμματιζόμενο ελεγκτή PLC Inovance και τον δίαυλο πεδίου για ενοποιημένη εντολή και συντονισμό της κατάστασης λειτουργίας όλων των τμημάτων του μηχανήματος, και χρησιμοποιεί έναν μετατροπέα συχνότητας για τον έλεγχο της εκκίνησης και της λειτουργίας του κινητήρα AC. Η οθόνη αφής Inovance χρησιμοποιείται για τη ρύθμιση και την εμφάνιση διαφόρων παραμέτρων της διαδικασίας. Το ηλεκτρονικό σύστημα ελέγχου είναι τεχνολογικά προηγμένο, εύκολο στη λειτουργία και αξιόπιστο στη λειτουργία.
4.Κύριες τεχνικές παράμετροι
| Μοντέλο (Άκαμπτη Μηχανή Πλέξης) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Διάμετρος μονής σύρματος | Χαλκός | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Αλουμίνιο | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| Μέγιστη διάμετρος πλεγμένου αγωγού | φ15 mm | φ25 mm | φ45 mm | |
| Βήμα πλέξης | Κλωβός πλέξης 6 καρουλιών | 60-500 mm | 60-500 mm | 60-500 mm |
| Κλωβός πλέξης 12 καρουλιών | 75-560 mm | 75-560 mm | ||
| Κλωβός πλέξης 18 καρουλιών | 92-680 mm | |||
| Κλωβός πλέξης 24 καρουλιών | 108-790 mm | |||
| Ταχύτητα περιστροφής | Κλωβός πλέξης 6 καρουλιών | 258 σ.α.λ. | 258 σ.α.λ. | 258 σ.α.λ. |
| Κλωβός πλέξης 12 καρουλιών | 236 σ.α.λ. | 236 σ.α.λ. | ||
| Κλωβός πλέξης 18 καρουλιών | 202 σ.α.λ. | |||
| Κλωβός πλέξης 24 καρουλιών | 176 σ.α.λ. | |||
| Τροχαλία | Διάμετρος τροχαλίας | 1250 mm | 1600 mm | 2000 mm |
| Μέγιστη δύναμη έλξης | 8 T | 10 T | 15 T | |
| Καρούλι | PND630 | PND630 | PND630 | |
| Κεντρικό καρούλι τροφοδοσίας | PND630 | PND630 | PND630 | |
| Καρούλι περιέλιξης | 1800mm | 2500mm | 2500mm | |
| Μέγιστη γραμμική ταχύτητα έλξης | 35m/min | 40 m/min | 50 m/min | |
| Κεντρικό ύψος | 1000 mm | 1000 mm | 1000 mm | |

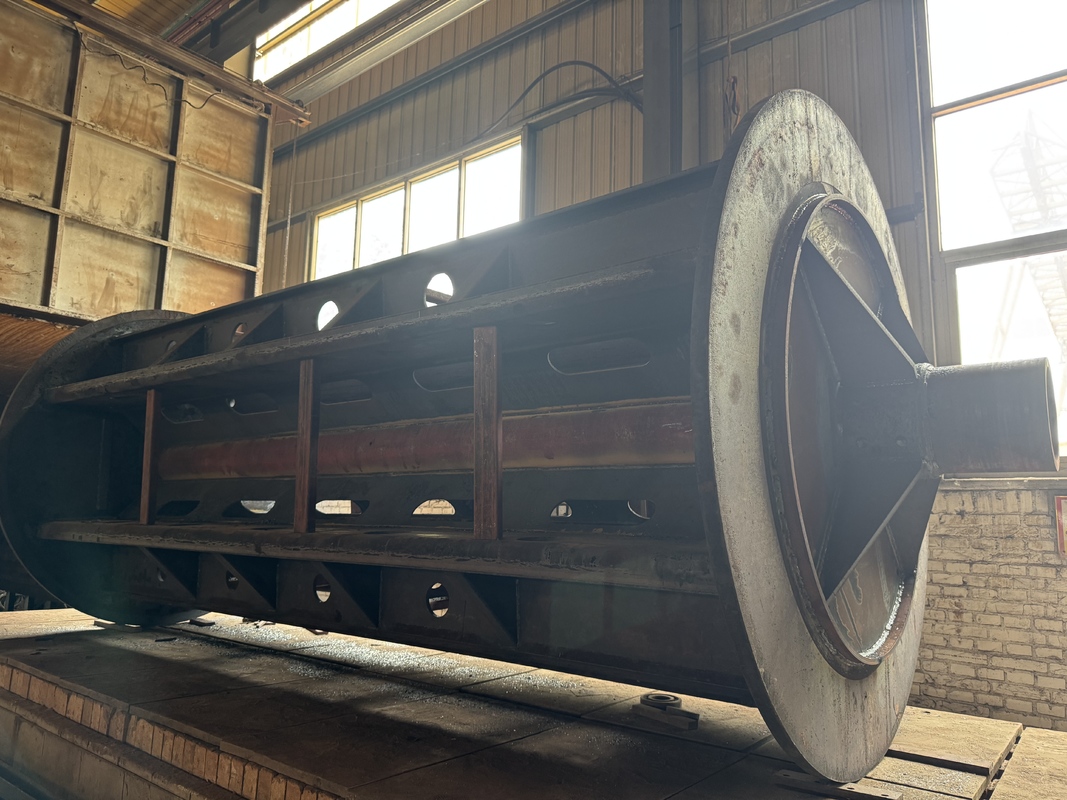

5.Φωτογραφίες
6.Φωτογραφία συσκευασίας
7.Το εργοστάσιό μας και εισαγωγή
Η Hebei Baohong Electrical Machinery Co., Ltd. ιδρύθηκε την 1η Αυγούστου 2006. Βρίσκεται στη βιομηχανική ζώνη του χωριού Shawa, πόλη Hebei, η οποία βρίσκεται στο τριγωνικό κέντρο του Πεκίνου, Tianjin και Shijiazhuang, η εταιρεία απολαμβάνει βολική μεταφορά και άφθονους σιδηρούχους και χαλύβδινους πόρους. Ξεκινώντας με την παραγωγή προϊόντων της σειράς μηχανών πλέξης, έχει υποστεί 18 χρόνια ανάπτυξης. Βασιζόμενη πλήρως στα πλεονεκτήματα ταλέντων και την τεχνική ισχύ, η εταιρεία ερευνά και αναπτύσσει συνεχώς νέες τεχνολογίες και διαδικασίες, επιτυγχάνοντας σταθερή ανάπτυξη και σταδιακά εξελισσόμενη σε μια ολοκληρωμένη οικονομική οντότητα με προηγμένη τεχνολογία κατασκευής, ισχυρή παραγωγική ικανότητα και δίκτυα πωλήσεων που καλύπτουν ολόκληρη τη χώρα και το εξωτερικό. Η εταιρεία καλύπτει μια έκταση εργοστασίου 30.000 τετραγωνικών μέτρων, με περισσότερους από 100 υπαλλήλους, συμπεριλαμβανομένων 12 μηχανολόγων και ηλεκτρολόγων μηχανικών, και ο εξοπλισμός επεξεργασίας της ανέρχεται σε περισσότερα από 60 εκατομμύρια γιουάν. Επί του παρόντος, μέσω της εισαγωγής εξοπλισμού επεξεργασίας μεγάλης κλίμακας και της έρευνας, ανάπτυξης και βελτίωσης διαδικασιών, η εταιρεία έχει γίνει ο μοναδικός κατασκευαστής στην Κίνα που παράγει μονάδες της σειράς μηχανών πλέξης κλωβού JLK σε γραμμή συναρμολόγησης.
