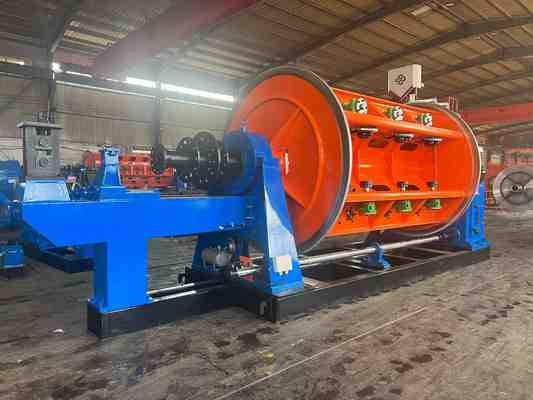

Aluminium Wire Stranding Equipment – Rigid Frame Design

Εξοπλισμός για την παραχώρηση ράβδων από σύρμα αλουμινίου

1Εφαρμογή

Το μηχάνημα αυτό χρησιμοποιείται κυρίως για τη μη στρεβλώσιμη στελέχωση αλουμινίου με μεγάλη διατομή και μεγάλου μήκους με ατσάλινο πυρήνα (ACSR) και αλουμινίου.Μπορεί επίσης να εφαρμοστεί στο μη στρογγυλοποιημένο στρίχωμα και συμπιεσμό αγωγών χαλκού με στρογγυλοποιημένα, ειδικού σχήματος και τομέα σχήματος πυρήνες.

2Κύριο συστατικό

2Φ630 Στάδιο πληρωμής 1 σύνολο

2.2 #τύπος στήριξης καθοδήγησης καλωδίου 1 σύνολο

2.3 6B, 12B 2 σετ.

2.4 Συσκευή συσσωμάτωσης σύρματος και συσκευή συμπίεσης 2 σύνολα

2.5 Μετρητής ((Μηχανικός, Ηλεκτρονικός) 1 σύνολο

2.6 Φ 1600 ισχυρό διπλό καπστάνιο 1 σύνολο

2.7 Φ 1800 τύπου στήλης ανάληψης με διαδρομή 1set

2.8 Ηλεκτρικό σύστημα ελέγχου 1 σύνολο

2.9 Κάλυψη προστασίας με χειροκίνητη μετακίνηση

3. Χαρακτηριστικά

3.1 Το σύνολο της μηχανής τροφοδοτείται από τον ανεξάρτητο κινητήρα και κάθε τμήμα του κλουβιού και του καπστάν τροφοδοτείται από ξεχωριστό συγχρονισμένο σεροκινητήρα με μόνιμο μαγνήτη.Το κλουβί οδηγείται για να περιστρέψει μέσω ενός ειδικού κιβωτίου ταχυτήτων, η οποία απλοποιεί τη δομή σε σύγκριση με την παραδοσιακή σχοινιά συνδέσμου εδάφους με κίνηση άκαμπτου τύπου και καθιστά την συντήρηση του εξοπλισμού πιο βολική.

3.2 Ο έλεγχος ολόκληρης της μηχανής υιοθετεί τον PLC της σειράς Inovance και διάφορες παραμέτρους της διαδικασίας παραγωγής ρυθμίζονται μέσω της οθόνης αφής.Κάθε τμήμα του κλουβιού και του καπστάν οδηγείται από ένα κινητήρα Jiangsu Zhima servoΓια να εξασφαλιστεί η ακρίβεια της μετάδοσης, ο κινητήρας μετάδοσης υιοθετεί ανατροφοδότηση κωδικοποιητή σχάρου,και ολόκληρη η μηχανή υιοθετεί μια μέθοδο επικοινωνίας λεωφορείου για να εξασφαλίσει την ακρίβεια της μετάδοσης σήματοςΣτην πραγματική παραγωγή,Οι χρήστες ορίζουν τις παραμέτρους της διαδικασίας, όπως το πλάτος κάθε τμήματος του κλουβιού και την ταχύτητα της γραμμής παραγωγής στην οθόνη αφής σύμφωνα με τις απαιτούμενες προδιαγραφές καλωδίουΚατά την εκκίνηση, η ταχύτητα κάθε τμήματος μετάδοσης υπολογίζεται αυτόματα από τον PLC για να εξασφαλιστεί ο συγχρονισμός ολόκληρης της μηχανής και η ακρίβεια της στροφής του συρματόσχοινου,και για να επιτευχθεί η σταθερή ρύθμιση της ταχύτητας ολόκληρης της μηχανήςΤο ηλεκτρονικό σύστημα ελέγχου έχει προηγμένη τεχνολογία, βολική λειτουργία και αξιόπιστη λειτουργία.

3.3 Η αρχή των παλμών χρησιμοποιείται για την ανίχνευση σπασμάτων καλωδίων, η οποία μπορεί να προσδιορίσει με ακρίβεια το σήμα σπασμάτων καλωδίων οποιουδήποτε κυλίνδρου σε κάθε τμήμα του κλουβιού, εξασφαλίζοντας την ακρίβεια ανίχνευσης.Μέσα από την οθόνη αφής, ο χειριστής μπορεί να λύσει γρήγορα το πρόβλημα και να ξεκινήσει την επόμενη εκκίνηση.

3.4 Το μηχάνημα χρησιμοποιεί προγραμματιζόμενο ελεγκτή Inovance και λεωφορείο πεδίου για την ενιαία εντολή και συντονισμό της κατάστασης λειτουργίας όλων των τμημάτων του μηχανήματος,και χρησιμοποιεί μετατροπέα συχνότητας για τον έλεγχο της εκκίνησης και λειτουργίας του κινητήρα εναλλασσόμενου ρεύματοςΤο σύστημα ηλεκτρονικού ελέγχου είναι τεχνολογικά προηγμένο, εύκολο στη λειτουργία και αξιόπιστο στη λειτουργία.

4.Οι κύριες τεχνικές παραμέτρους

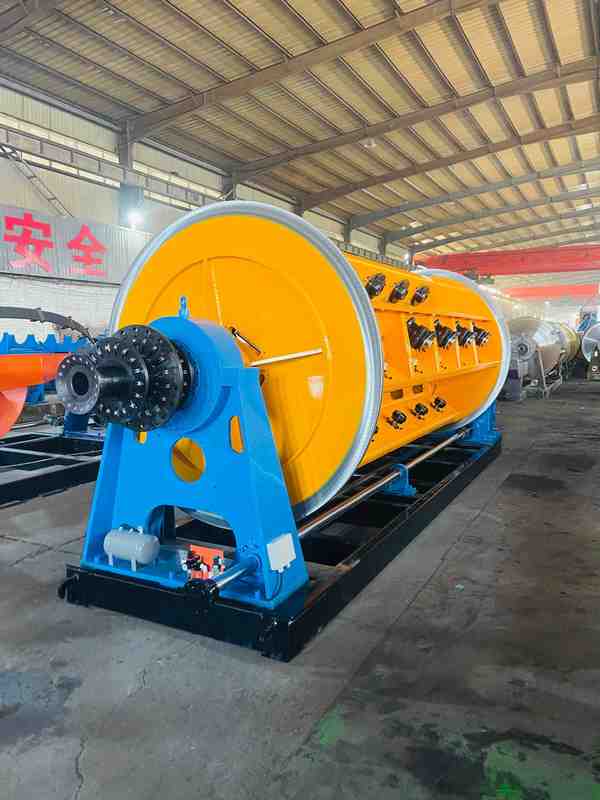

5.Φωτογραφίες

6.Φωτογραφία συσκευασίας

7.Το εργοστάσιό μας και η εισαγωγή μας

Η Hebei Baohong Electrical Machinery Co., Ltd ιδρύθηκε την 1η Αυγούστου 2006.Tianjin και ShijiazhuangΗ εταιρεία απολαμβάνει βολική μεταφορά και άφθονο σίδηρο και χάλυβα. Από την παραγωγή των προϊόντων της σειράς των μηχανών παρακολούθησης, η εταιρεία έχει περάσει 18 χρόνια ανάπτυξης.

Εμπιστευόμενη πλήρως στα πλεονεκτήματα του ταλέντου και της τεχνικής της δύναμης, η εταιρεία ερευνά και αναπτύσσει συνεχώς νέες τεχνολογίες και διαδικασίες, επιτυγχάνοντας σταθερά ανάπτυξη και σταδιακή εξέλιξη σε μια ολοκληρωμένη οικονομική οντότητα με προηγμένη τεχνολογία παραγωγής, ισχυρή παραγωγική ικανότητα και Δίκτυα πωλήσεων που καλύπτουν ολόκληρη τη χώρα και το εξωτερικό.

Η εταιρεία καλύπτει μια εργοστασιακή έκταση 30.000 τετραγωνικών μέτρων, με περισσότερους από 100 υπαλλήλους, συμπεριλαμβανομένων 12 μηχανικών και ηλεκτρολόγων μηχανικών, και ο εξοπλισμός επεξεργασίας της ανέρχεται συνολικά σε περισσότερα από 60 εκατομμύρια γιουάν..Σήμερα, με την εισαγωγή των μεγάλων εξοπλισμών επεξεργασίας και την έρευνα, ανάπτυξη και βελτίωση των διαδικασιών, η εταιρεία έχει γίνει ο μόνος κατασκευαστής στην Κίνα που παράγει κλουβί JLK Μονάδες σειράς μηχανών ράβδου σε γραμμή συναρμολόγησης.
