Αυτόματη φόρμα εξοπλισμένη με φόρτωση μηχανής αντιστάθμισης τύπου: απαραίτητο για τη δημιουργία καλωδίων

Μηχανή Στράντινγκ Σκληρού Τύπου με Αυτόματη Φόρτωση: Απαραίτητη για την Κατασκευή Καλωδίων

1. Εφαρμογή

Αυτή η μηχανή χρησιμοποιείται κυρίως για τη μη στρεπτική στράντινγκ αγωγών αλουμινίου με χαλύβδινο πυρήνα (ACSR) και αγωγών από κράμα αλουμινίου, μεγάλης διατομής και μεγάλου μήκους. Μπορεί επίσης να εφαρμοστεί στη μη στρεπτική στράντινγκ και συμπίεση χάλκινων αγωγών με στρογγυλό, ειδικό σχήμα και πυρήνα σε σχήμα τομέα.

2. Κύρια εξαρτήματα

2.1 Φ630 Σταντ ξετυλίγματος

2.2 #τύπου σταντ καθοδήγησης σύρματος

2.3 6B,12B μηχανή στράντινγκ

2.4 Διατάξεις συναρμολόγησης σύρματος & συσκευή συμπίεσης

2.5 Μετρητής μέτρων (Μηχανικός, Ηλεκτρονικός)

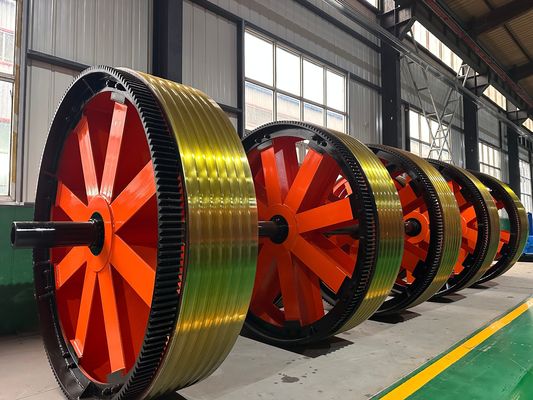

2.6 Φ 1600 ισχυρό διπλό καστάνι

2.7 Φ 1800 τύπου στήλης περιέλιξης με διάσχιση

2.8 Ηλεκτρικό σύστημα ελέγχου

2.9 Χειροκίνητο συρόμενο προστατευτικό κάλυμμα

3. Χαρακτηριστικά

3.1 Ολόκληρη η μηχανή κινείται από τον ανεξάρτητο κινητήρα και κάθε τμήμα του κλωβού και του καστανιού κινείται από έναν ξεχωριστό σύγχρονο σερβοκινητήρα μόνιμου μαγνήτη. Ο κλωβός κινείται για να περιστραφεί μέσω ενός ειδικού κιβωτίου ταχυτήτων, το οποίο απλοποιεί τη δομή σε σύγκριση με την παραδοσιακή μηχανή στράντινγκ σκληρού τύπου με σύνδεση άξονα εδάφους και καθιστά τη συντήρηση του εξοπλισμού πιο βολική.

3.2 Ο έλεγχος ολόκληρης της μηχανής υιοθετεί PLC της σειράς Inovance και διάφορες παράμετροι της διαδικασίας παραγωγής ρυθμίζονται μέσω της οθόνης αφής. Κάθε τμήμα του κλωβού και του καστανιού κινείται από έναν σερβοκινητήρα Jiangsu Zhima και ο οδηγός του κινητήρα είναι μια συσκευή μετατροπέα συχνότητας. Για να διασφαλιστεί η ακρίβεια μετάδοσης, ο κινητήρας μετάδοσης υιοθετεί έναν κωδικοποιητή πλέγματος ανάδρασης και ολόκληρη η μηχανή υιοθετεί μια μέθοδο επικοινωνίας διαύλου για να διασφαλιστεί η ακρίβεια μετάδοσης σήματος. Στην πραγματική παραγωγή, οι χρήστες ρυθμίζουν τις παραμέτρους της διαδικασίας, όπως το βήμα κάθε τμήματος του κλωβού και την ταχύτητα της γραμμής παραγωγής στην οθόνη αφής σύμφωνα με τις απαιτούμενες προδιαγραφές του καλωδίου. Κατά την εκκίνηση, η ταχύτητα κάθε τμήματος μετάδοσης υπολογίζεται αυτόματα από το PLC για να διασφαλιστεί ο συγχρονισμός ολόκληρης της μηχανής και η ακρίβεια του βήματος του στριμμένου σύρματος και για την επίτευξη ρύθμισης ταχύτητας χωρίς βαθμίδες ολόκληρης της μηχανής. Το ηλεκτρονικό σύστημα ελέγχου διαθέτει προηγμένη τεχνολογία, βολική λειτουργία και αξιόπιστη λειτουργία.

3.3 Η αρχή των παλμών χρησιμοποιείται για την ανίχνευση θραύσης σύρματος, η οποία μπορεί να προσδιορίσει με ακρίβεια το σήμα θραύσης σύρματος οποιασδήποτε μπομπίνας σε κάθε τμήμα του κλωβού, διασφαλίζοντας την ακρίβεια ανίχνευσης. Μέσω της οθόνης αφής, ο χειριστής μπορεί να λύσει γρήγορα το πρόβλημα και να ξεκινήσει την επόμενη εκκίνηση.

3.4 Η μηχανή χρησιμοποιεί προγραμματιζόμενο ελεγκτή Inovance και δίαυλο πεδίου για ενοποιημένη εντολή και συντονισμό της κατάστασης λειτουργίας όλων των τμημάτων της μηχανής και χρησιμοποιεί έναν μετατροπέα συχνότητας για τον έλεγχο της εκκίνησης και της λειτουργίας του κινητήρα AC. Η οθόνη αφής Inovance χρησιμοποιείται για τη ρύθμιση και την εμφάνιση διαφόρων παραμέτρων της διαδικασίας. Το ηλεκτρονικό σύστημα ελέγχου είναι τεχνολογικά προηγμένο, εύκολο στη λειτουργία και αξιόπιστο στη λειτουργία.

4.Κύριες τεχνικές παράμετροι

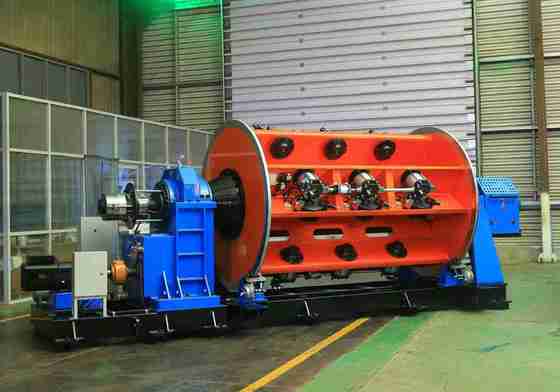

5.Φωτογραφίες

6.Φωτογραφία συσκευασίας

7.Το εργοστάσιό μας και η εισαγωγή

Η Hebei Baohong Electrical Machinery Co., Ltd. ιδρύθηκε την 1η Αυγούστου 2006. Βρίσκεται στη βιομηχανική ζώνη της πόλης Shawa, στην πόλη Hebei, η οποία βρίσκεται στο τριγωνικό κέντρο του Πεκίνου, του Tianjin και του Shijiazhuang, η εταιρεία απολαμβάνει βολική μεταφορά και άφθονα αποθέματα σιδήρου και χάλυβα πόρων. Ξεκινώντας με την παραγωγή προϊόντων της σειράς μηχανών στράντινγκ, έχει υποστεί 18 χρόνια ανάπτυξης.

Βασιζόμενη πλήρως στα πλεονεκτήματα ταλέντων και στην τεχνική δύναμη, η εταιρεία ερευνά και αναπτύσσει συνεχώς νέες τεχνολογίες και διαδικασίες, επιτυγχάνοντας σταθερή ανάπτυξη και εξελίσσεται σταδιακά σε μια ολοκληρωμένη οικονομική οντότητα με προηγμένη τεχνολογία κατασκευής, ισχυρή παραγωγική ικανότητα και δίκτυα πωλήσεων που καλύπτουν ολόκληρη τη χώρα και το εξωτερικό.

Η εταιρεία καλύπτει μια εργοστασιακή έκταση 30.000 τετραγωνικών μέτρων, με περισσότερους από 100 υπαλλήλους, συμπεριλαμβανομένων 12 μηχανικών μηχανολόγων και ηλεκτρολόγων, και ο εξοπλισμός επεξεργασίας της ανέρχεται σε περισσότερα από 60 εκατομμύρια γιουάν. Επί του παρόντος, μέσω της εισαγωγής εξοπλισμού επεξεργασίας μεγάλης κλίμακας και της έρευνας, ανάπτυξης και βελτίωσης των διαδικασιών, η εταιρεία έχει γίνει ο μόνος κατασκευαστής στην Κίνα που παράγει μονάδες της σειράς μηχανών στράντινγκ κλωβού JLK σε γραμμή συναρμολόγησης.
