| Ονομασία: | Πλήρως αυτόματη άκαμπτη προσαράσσοντας μηχανή | Σπυρίδες: | 500 / 630 / 710 |
|---|---|---|---|
| Εφαρμόστε: | Καλώδιο τροφοδοσίας και αγωγός που προσαράσσουν, | Μέθοδος φόρτωσης: | Πλευρά φορτιζόμενη από τον πυθμένα |
| Στραγγαλισμός: | Βήμα-λιγότεροι, διευθετήσιμοι | Ετικέτα: | BH |
| Μάρκα κινητήρα: | Η Siemens | Χρώμα μηχανής: | Σύμφωνα με το αίτημα του πελάτη |
| Επισημαίνω: | άκαμπτο πλαίσιο που προσαράσσει τη μηχανή,καλώδιο καλωδίων που προσαράσσει τη μηχανή |
||
Πλήρως αυτόματη μηχανή άκαμπτης ράβδου, ηλεκτρική μηχανή κατασκευής σύρματος
1Εφαρμογή
Το μηχάνημα χρησιμοποιείται κυρίως για τη στερέωση και συμπιέζοντας του τομέα χαλκού ή του αλουμινίου ή του στρογγυλού αγωγού, καθώς και του προστρογγυλού αγωγού κλπ.Ανεξάρτητο ηλεκτρονικό σύστημα ελέγχου, το υδραυλικό σύστημα ελέγχει την ανύψωση και την προσγείωση του στηριγμού.
2Κύριο συστατικό
2.1 Αποδοτικότητα (τύπος άξονα + σταθερός τύπος)
2.2 Σκληρό κλουβί παρακράτησης
2.3 Κρατητής σιδηροτροφικού πίνακα συμπιεσμού και συναρμολόγησης
2.4 Συγκεντρωτική μηχανή ταινίας
2.6 Capstan (με κιβώτιο ταχυτήτων 36 βημάτων)
2.7 Σταθμός διέλευσης
2.8 Απορρόφηση τύπου στήλης
2.9 κινητήρας + φορές μειωτήρας ταχύτητας
2.10 Άξονας μετάδοσης
2.11 Ηλεκτρικό ντουλάπι χειρισμού (κυρίως ντουλάπι και ντουλάπι χειρισμού)
3. Χαρακτηριστικά
3.1 Προσαρμόζουμε αυτό το μηχάνημα για το σχοινί τύπου κλουβιού σύμφωνα με τις απαιτήσεις των πελατών.
3.2Η φόρτωση και εκφόρτωση είναι αυτόματη τοποθέτηση, η οποία είναι πολύ απλή λειτουργία.
3.3 Φορτώσεις ομαδικών κυψελών με χρήση υδραυλικού τύπου δαπέδου.
3.4 Το σύστημα αργής τοποθέτησης εξασφαλίζει την ακριβή γωνία φόρτωσης και εκφόρτωσης.
3.5 τύπου δίσκου Πνευματικό φρένο για κλουβί.
3.6 Εξοπλισμένο με PLC, προαιρετικό.
4Τεχνικά δεδομένα
| Πρότυπο (μηχανή άκαμπτης ράβδου) | JLK-500 | JLK-630 | JLK-710/720 | |
| Διάμετρος μονοσύρματος | Χάλυβα | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Αλουμίνιο | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Μέγιστη λειτουργική ικανότητα του αγκυροβολημένου αγωγού | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Στραγγαλισμός | 6 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Κλουβί για το Στραγγαλισμό | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Κλουβί για την παρακράτηση καραβιών | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Κλουβί για την παρακράτηση καραβιών | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Ταχύτητα περιστροφής | 6 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο |
| 12 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο | |
| 18 Κλουβί για το Στραγγαλισμό | 208.5 στροφές/λεπτο | 155 στροφές/λεπτο | 1420,6 στροφές/λεπτο | |
| 24 Κλουβί για την παρακράτηση καραβιών | 179 στροφές/λεπτο | 130.1 στροφές/λεπτο | 1220,3 στροφές/λεπτο | |
| 30 Κλουβί για την παρακράτηση καραβιών | 1610,8 στροφές/λεπτο | 1150,9 στροφές/min | 1020,7 στροφές/δευτερόλεπτο | |
| Καπστάν | Διάμετρος τροχού Capstan | 2000 mm | 2000 mm | 2000 mm |
| Μέγιστη δύναμη εκτόξευσης | 30 τόνους | 30 τόνους | 40 Τ | |
| Προστροφική συσκευή | Πύργος | 500-2500 χιλιοστά | 500-2500 χιλιοστά | 500-2500 χιλιοστά |
| Δύναμη κινητήρα | 90-180 KW | 110-180 KW | 130-180 KW | |
| Μέγεθος καραβίδας | 500*375*127 | 630*475*127 | 710*530*127 | |
| Κέντρο Παίγματος Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Μπόμπιν ανάληψης | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Μέγιστη γραμμική ταχύτητα αποσύνδεσης | 69 m/min | 69 m/min | 62 m/min | |
| Κεντρικό ύψος | 1000 χιλιοστά | 1100 χιλιοστά | 1100 χιλιοστά | |

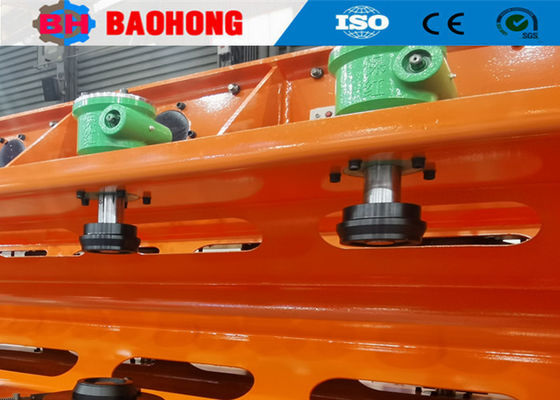

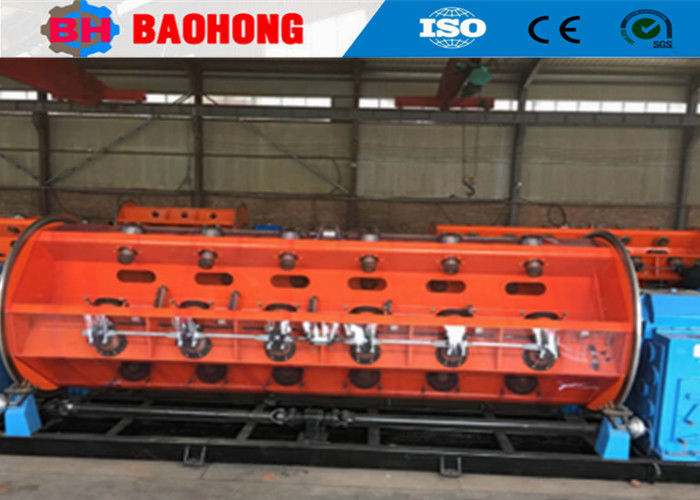

5Φωτογραφίες.
6Φωτογραφίες συσκευασίας.
7Το εργοστάσιό μας και οι συστάσεις.
Η Hejian Baohong Electrical Machinery Co., Ltd ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στην Οικονομική Ζώνη Ανάπτυξης της πόλης Hejian, επαρχία Hebei,ήταν ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών ράβδους σύρματος και μηχανών τοποθέτησης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενοι στην φροντίδα και την υποστήριξη των πελατών μας,Η Baohong Machinery έχει αφιερωθεί στην έρευνα και ανάπτυξη της μηχανής ράβδου σύρματος και της μηχανής τοποθέτησης και έχει κάνει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μόνο εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς JLK άκαμπτο μηχανή παρακολούθησης για να είναι μια γραμμή συναρμολόγησης επεξεργασία στην Κίνα,και έχουμε επίσης ανεξάρτητα αναπτύξει το JGB Bow skip stranding γραμμές, οι γραμμές καλωδίωσης τύπου CGB Bow skip και οι γραμμές διάθεσης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων.Η ετήσια αξία παραγωγής είναι πάνω από 10 εκατομμύρια δολάρια σήμερα., και έχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές μηχανών Stranding στην Κίνα.
