| Product name: | OPGW Planetary Wire Armoring Machine | Use for: | Cable Stranding |
|---|---|---|---|
| Materials: | Copper, Al wire and Steel wires | Max.stranded conductor OD(500): | φ35 mm |
| Max. Haul-off Linear Speed(630): | 20 m/min | HS CODE: | 8479400000 |
| Painting: | Customized | Guarantee time: | 12 Months |
| Επισημαίνω: | Πλανητική μηχανή Armoring χαλύβδινων συρμάτων,Μηχανή Armoring χαλύβδινων συρμάτων OPGW,Υπερυψωμένη μηχανή Armoring καλωδίου τροφοδοσίας |
||
Πλανητική μηχανή θωράκισης καλωδίων ηλεκτρικής ενέργειας από χάλυβα
1. Χρήση
Αυτό το μηχάνημα χρησιμοποιείται κυρίως για την παρακολούθηση Cu, αλ-οδηγού, ACSR και πυρήνα του καλωδίου μόνωσης κλπ. Μπορεί επίσης να χρησιμοποιηθεί για την ανίχνευση καλωδίων Cu.
2Κεντρικό.Χαρακτηριστικά
2.1 Οι τροχοί είναι διατεταγμένοι κατά τετράγωνα γύρω από τα κλουβιά. Ο κεντρικός άξονας δεν στηρίζει τους τροχοί.
2.2 Υψηλή ακαμψία, υψηλή απόδοση, υψηλή ταχύτητα και χαμηλή αδράνεια.
2.3 Με κινητήρα 36 βαθμών μεταβλητού κιβωτίου ταχυτήτων, διπλή έλξη και διπλή ενεργό διάταξη.
2.4 Η πιο προηγμένη συσκευή έκτακτης αναστάτωσης, με άμεσο έλεγχο κάθε τροχιάς.
2.5 Εξασφάλιση συμπλήρωσης μετά από οποιοδήποτε σπάσιμο καλωδίου, ειδικά κατάλληλο για την παραγωγή καλωδίων ηλεκτρικής ενέργειας και καλωδίων διασταύρωσης υψηλής συμπιεστικότητας.
2.6 Σύστημα ελέγχου PLC της Siemens, που λειτουργεί με οθόνη αφής.
3Τεχνικές παραμέτρους
| Μοντέλο (Πλανητική μηχανή ράβδου) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Διάμετρος μονοσύρματος | Χάλυβα | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Αλουμίνιο | φ1,2-2 mm | φ1,2-4,0 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Μέγιστη λειτουργική ικανότητα του αγκυροβολημένου αγωγού | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Στραγγαλισμός | 6 Κλουβί για την απομόνωση των καραβιών | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Κλουβί για την απομόνωση των καραβιών | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Κλουβί για το Στραγγαλισμό | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Κλουβί για την παρακράτηση καραβιών | 38-749 | 51 έως 940 | 63-1151 | 75-1601 | |
| Ταχύτητα περιστροφής | 6 Κλουβί για την απομόνωση των καραβιών | 218 στροφές/min | 120 στροφές/λεπτο | 106 στροφές/min | 55 στροφές/λεπτο |
| 12 Κλουβί για την απομόνωση των καραβιών | 118 στροφές/λεπτο | 110 στροφές/λεπτο | 97.5 στροφές/λεπτο | 45 στροφές/λεπτο | |
| 18 Κλουβί για το Στραγγαλισμό | 108 στροφές/λεπτο | 100 στροφές/λεπτο | 820,9 στροφές/min | 35 στροφές/λεπτο | |
| 24 Κλουβί για την παρακράτηση καραβιών | 98 στροφές/λεπτο | 90 στροφές/λεπτο | 74 στροφές/min | 25 στροφές/λεπτο | |
| Καπστάν | Διάμετρος τροχού Capstan | 1000 χιλιοστά | 1600 χιλιοστά | 1800 χιλιοστά | 2000 mm |
| Μέγιστη δύναμη εκτόξευσης | 2Τ | 5Τ | 10Τ | 15Τ | |
| Δύναμη κινητήρα | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Μέγεθος καραβίδας | 315 mm | 400 χιλιοστά | 500 χιλιοστά | 630 χιλιοστά | |
| Κέντρο Παίγματος Bobbin | 315 mm | 1250 mm | 1600 χιλιοστά | 1600 χιλιοστά | |
| Μπόμπιν ανάληψης | 1250 mm | 2000 mm | 2000 mm | 2500 χιλιοστά | |
| Μέγιστη γραμμική ταχύτητα αποσύνδεσης | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Κεντρικό ύψος | 1000 χιλιοστά | 1000 χιλιοστά | 1000 χιλιοστά |
|
|

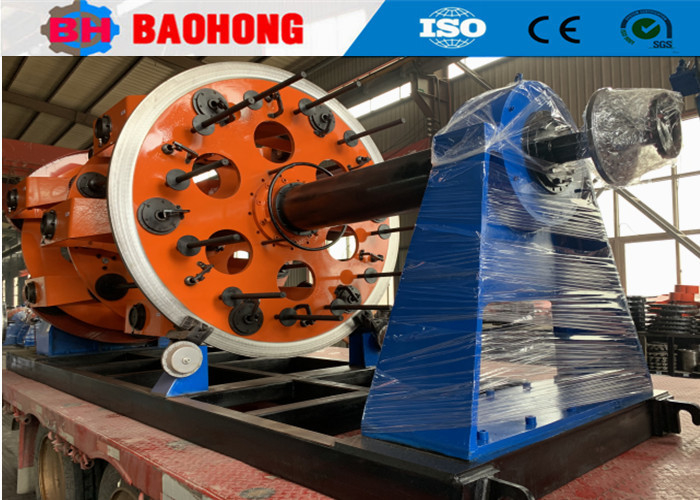

4Φωτογραφία.
5Φωτογραφία συσκευασίας.
6Το εργοστάσιό μας και η εισαγωγή μας.
Η Hejian Baohong Electrical Machinery Co., Ltd. ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στην Οικονομική Ζώνη Ανάπτυξης της πόλης Hejian, επαρχία Hebei,ήταν ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών ράβδους σύρματος και μηχανών τοποθέτησης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενοι στην φροντίδα και την υποστήριξη των πελατών μας,Η Baohong Machinery έχει αφιερωθεί στην έρευνα και ανάπτυξη της μηχανής ράβδου σύρματος και της μηχανής τοποθέτησης και έχει κάνει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μόνο εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς JLK άκαμπτη μηχανή παρακολούθησης για να είναι μια γραμμή συναρμολόγησης επεξεργασία στην Κίνα,και έχουμε επίσης ανεξάρτητα αναπτύξει το JGB Bow skip stranding γραμμές, οι γραμμές καλωδίωσης τύπου CGB Bow skip και οι γραμμές διάθεσης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων.Η ετήσια αξία παραγωγής είναι πάνω από 10 εκατομμύρια δολάρια σήμερα., και έχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές μηχανών Stranding στην Κίνα.
