| Product name: | 440V Cable Making Rigid Stranding Machine | Use for: | Cable making |
|---|---|---|---|
| Bobbin sizes: | 630/500/710 | Materials: | Copper, aluminum, steel |
| Power: | 380-415/440 V | Capstan Wheel Diameter: | 2000 mm |
| Warranty time: | 1 year | Machine color: | Customization |
| Επισημαίνω: | Καλώδιο που κάνει άκαμπτο Strander,Δευτερεύον φορτιζόμενο από τον πυθμένα καλώδιο που προσαράσσει τη μηχανή,Άκαμπτο καλώδιο που προσαράσσει τη μηχανή |
||

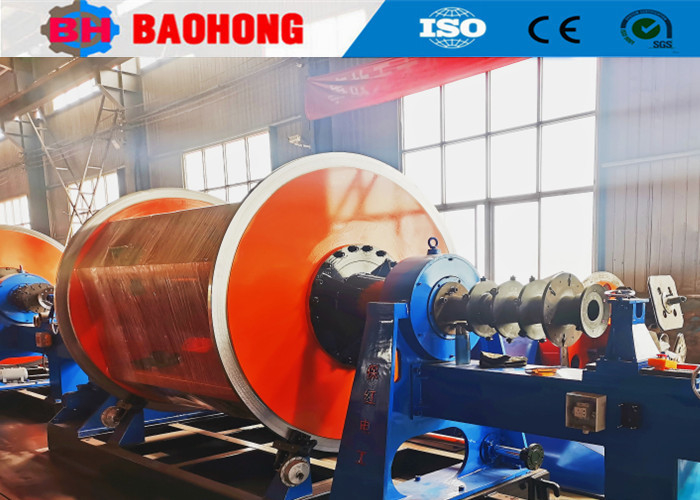

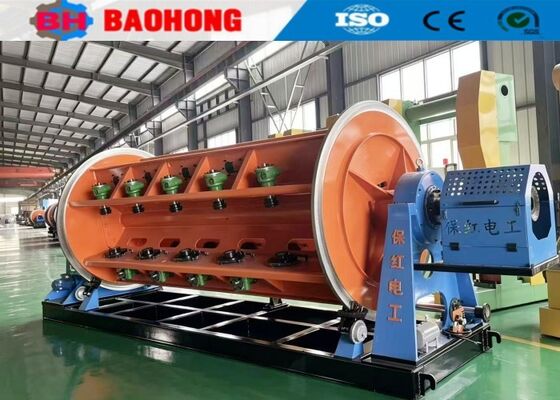

Μηχανή κατασκευής καλωδίων 440V με άκαμπτη ράμωση
Χρησιμοποιείται για την σπασμό και συμπιέζοντας του αγωγού σε σχήμα ανεμιστήρα, σπασμό και σύρση του κυκλικού αγωγού, και προ-σπασμό και σπασμό του πυρήνα του αγωγού.Χρησιμοποιείται κυρίως για καλώδια αγωγών χαλκού και αλουμινίου στρεβλωμένο σύστημα καλωδίου πεντάλ,συσκευασμένα και στρογγυλοποιημένα τμήματα των αγωγών, στρογγυλοποιημένα και προσυσκευασμένα.
2. Χαρακτηριστικά
2.1 Όλα τα κλουβιά, οι κεφαλές προστροφής, οι κεφαλές ταινίας, το καπστάν και η ανάρτηση οδηγούνται χωριστά.
2.2 Όλες οι ρομπίνες μπορούν να φορτώνονται/αποφορτώνονται ταυτόχρονα με αυτόματο εξοπλισμό φόρτωσης, μειώνοντας έτσι τον χρόνο φόρτωσης/αποφόρτωσης σε μέγιστο 30 λεπτά.
2.3 Constant Bobbin back tension achieved by Electronic pneumatic valve & Single bobbin rotation is electronically sensed for maintaining consistent tension by positive motor control system or passive mechanical equipment.
2.4 Διατίθενται πολλαπλές κυλινδρικές κυλινδρίες μεγέθους ≤ 500,630,710, κλπ.)
2.5 Πολλαπλός ξενιστής με πολλαπλό αριθμό κλουβιού.12.18.24.30)) προαιρετικό.
3Ηλεκτρικό σύστημα μεταφοράς και ελέγχου
3.1 Τροφοδοσία ρεύματος: σύμφωνα με τις απαιτήσεις του πελάτη
3.2 Θερμοκρασία περιβάλλοντος: ≤ 40°C
3.3 Ο κύριος κινητήρας τροφοδοτείται από κινητήρα μεταβλητής συχνότητας εναλλασσόμενου ρεύματος και ελέγχεται από μετατροπέα.
3.4 Αντιστροφέας: Siemens
3.5 Κύρια ηλεκτρικά εξαρτήματα χαμηλής τάσης: Siemens
3.6 Κινητήρας: Siemens
3.7 PLC, οθόνη αφής Siemens
4Κύρια τεχνικά δεδομένα
| Πρότυπο (μηχανή άκαμπτης ράβδου) | JLK-500 | JLK-630 | JLK-710/720 | |
| Διάμετρος μονοσύρματος | Χάλυβα | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Αλουμίνιο | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Μέγιστη λειτουργική ικανότητα του αγκυροβολημένου αγωγού | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Στραγγαλισμός | 6 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Κλουβί για την απομόνωση των καραβιών | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Κλουβί για το Στραγγαλισμό | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Κλουβί για την παρακράτηση καραβιών | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Κλουβί για την παρακράτηση καραβιών | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Ταχύτητα περιστροφής | 6 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο |
| 12 Κλουβί για την απομόνωση των καραβιών | 2300,6 στροφές/λεπτο | 180.1 στροφές/λεπτο | 1500,6 στροφές/λεπτο | |
| 18 Κλουβί για το Στραγγαλισμό | 208.5 στροφές/λεπτο | 155 στροφές/λεπτο | 1420,6 στροφές/λεπτο | |
| 24 Κλουβί για την παρακράτηση καραβιών | 179 στροφές/λεπτο | 130.1 στροφές/λεπτο | 1220,3 στροφές/λεπτο | |
| 30 Κλουβί για την παρακράτηση καραβιών | 1610,8 στροφές/λεπτο | 1150,9 στροφές/min | 1020,7 στροφές/δευτερόλεπτο | |
| Καπστάν | Διάμετρος τροχού Capstan | 2000 mm | 2000 mm | 2000 mm |
| Μέγιστη δύναμη εκτόξευσης | 30 τόνους | 30 τόνους | 40 Τ | |
| Προστροφική συσκευή | Πύργος | 500-2500 χιλιοστά | 500-2500 χιλιοστά | 500-2500 χιλιοστά |
| Δύναμη κινητήρα | 90-180 KW | 110-180 KW | 130-180 KW | |
| Μέγεθος καραβίδας | 500*375*127 | 630*475*127 | 710*530*127 | |
| Κέντρο Παίγματος Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Μπόμπιν ανάληψης | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Μέγιστη γραμμική ταχύτητα αποσύνδεσης | 69 m/min | 69 m/min | 62 m/min | |
| Κεντρικό ύψος | 1000 χιλιοστά | 1100 χιλιοστά | 1100 χιλιοστά | |
5Φωτογραφίες.
6Φωτογραφία συσκευασίας.
7Το εργοστάσιό μας και η εισαγωγή μας.
Η Hejian Baohong Electrical Machinery Co., Ltd ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στην Οικονομική Ζώνη Ανάπτυξης της πόλης Hejian, επαρχία Hebei,ήταν ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών ράβδους σύρματος και μηχανών τοποθέτησης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενοι στην φροντίδα και την υποστήριξη των πελατών μας,Η Baohong Machinery έχει αφιερωθεί στην έρευνα και ανάπτυξη της μηχανής ράβδου σύρματος και της μηχανής τοποθέτησης και έχει κάνει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μόνο εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς JLK άκαμπτο μηχανή παρακολούθησης για να είναι μια γραμμή συναρμολόγησης επεξεργασία στην Κίνα,και έχουμε επίσης ανεξάρτητα αναπτύξει το JGB Bow skip stranding γραμμές, οι γραμμές καλωδίωσης τύπου CGB Bow skip και οι γραμμές διάθεσης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων.Η ετήσια αξία παραγωγής είναι πάνω από 10 εκατομμύρια δολάρια σήμερα., και έχει εξελιχθεί σε έναν από τους σημαντικότερους κατασκευαστές μηχανών Stranding στην Κίνα.
