| Ονομα: | Πλανητικό καλώδιο καλωδίων τύπων κλουβιών που προσαράσσει τη μηχανή | Χρήση: | Σύνθεση Συρμάτων |
|---|---|---|---|
| Υλικά: | $cu, καλώδιο Al και χαλύβδινα σύρματα | Max.stranded OD (500): | φ35 mm |
| Μέγιστη γραμμική ταχύτητα ((630): | 20 m/min | Κωδικός HS: | 8479400000 |
| Ζωγραφική εξοπλισμού: | Ως αίτημα | Χρόνος εγγύησης: | 1 έτος |
| Επισημαίνω: | Μηχανή πλανητικής ράβδου από χαλκό αλουμινίου,Ηλεκτρικό καλώδιο πλανητική μηχανή ράβδου,Κίνα Πλανητική Μηχανή Stranding |
||
Κινεζική Κατασκευή Πλανητικής Μηχανής Στράντινγκ για Ηλεκτρικό Καλώδιο Χάλκινο Αλουμινένιο Σύρμα
1. Χρήση
Αυτή η μηχανή χρησιμοποιείται κυρίως για στράντινγκ αντίστροφης στρέψης χάλκινου αλουμινένιου σύρματος, συρμάτινου σύρματος από χάλυβα και πυρήνα μονωμένου σύρματος. Η βάση της κύριας μηχανής υιοθετεί ρομποτική συγκόλληση και θερμική επεξεργασία, και το θηλάκι υιοθετεί τη μορφή ενσωματωμένης διάτρησης, η οποία μειώνει σημαντικά τη θραύση της βάσης και τη ζημιά του πείρου που προκαλείται από την κακή ευθυγράμμιση.
2. Κύριες Συνθέσεις
2.1. Pay-off
2.2. Συσκευή μη μεταλλικής ταινίας (επιλέξιμη)
2.3. Βάση καθοδήγησης σύρματος
2.4. Συσκευή μεταλλικής ταινίας (επιλέξιμη)
2.5. Κλωβός στράντινγκ
2.6. Μετρητής μήκους
2.7. Θήκη μήτρας κλεισίματος
2.8. Διπλό τροχό capstan
2.9. Μηχανικό σύστημα μετάδοσης (επιλέξιμο)
2.10. Ηλεκτρικό σύστημα ελέγχου
2.11. Σύστημα προστασίας ασφαλείας
2.12. Συσκευή συμπίεσης (επιλέξιμη)
2.13. Take-up
3. ΚύριαΧαρακτηριστικά
3.1 Τα καρούλια είναι διατεταγμένα σε τέταρτα γύρω από τους κλωβούς στράντινγκ. Ο κεντρικός άξονας δεν φέρει τα καρούλια.
3.2 Υψηλή ακαμψία, υψηλή απόδοση, υψηλή ταχύτητα και χαμηλή αδράνεια.
3.3 Οδηγείται από κιβώτιο ταχυτήτων 36 σταδίων, διπλή έλξη και διπλή ενεργή συσκευή. Η φυσική κατανομή του σύρματος αποφεύγει τη ζημιά από τριβή κατά το στράντινγκ.
3.4 Η πιο προηγμένη συσκευή διακοπής έκτακτης ανάγκης, που ελέγχει άμεσα κάθε καρούλι. Μόλις σπάσει οποιοδήποτε σύρμα, ολόκληρη η μηχανή θα σταματήσει αυτόματα αμέσως.
3.5 Εξασφάλιση συμπλήρωσης μετά από σπάσιμο οποιουδήποτε σύρματος, ιδιαίτερα κατάλληλο για την παραγωγή καλωδίων ρεύματος και καλωδίων διασύνδεσης υψηλής συμπίεσης.
3.6 Σύστημα ελέγχου PLC, λειτουργία σε οθόνη αφής.
4. Τεχνικές παράμετροι
| Μοντέλο (Πλανητική Μηχανή Στράντινγκ) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Διάμετρος μονό σύρμα | Χαλκός | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| Αλουμίνιο | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| Μέγιστη εξωτερική διάμετρος στραντισμένου αγωγού | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Βήμα στράντινγκ | Κλωβός στράντινγκ 6 καρουλιών | 26-435 | 39-695 | 44-770 | 48-840 |
| Κλωβός στράντινγκ 12 καρουλιών | 30-526 | 43-774 | 47-858 | 50-928 | |
| Κλωβός στράντινγκ 18 καρουλιών | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Κλωβός στράντινγκ 24 καρουλιών | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Ταχύτητα περιστροφής | Κλωβός στράντινγκ 6 καρουλιών | 218 σ.α.λ. | 120 σ.α.λ. | 106 σ.α.λ. | 55 σ.α.λ. |
| Κλωβός στράντινγκ 12 καρουλιών | 118 σ.α.λ. | 110 σ.α.λ. | 97.5 σ.α.λ. | 45 σ.α.λ. | |
| Κλωβός στράντινγκ 18 καρουλιών | 108 σ.α.λ. | 100 σ.α.λ. | 82.9 σ.α.λ. | 35 σ.α.λ. | |
| Κλωβός στράντινγκ 24 καρουλιών | 98 σ.α.λ. | 90 σ.α.λ. | 74 σ.α.λ. | 25 σ.α.λ. | |
| Capstan | Διάμετρος τροχού Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Μέγιστη δύναμη έλξης | 2T | 5T | 10T | 15T | |
| Ισχύς κινητήρα | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Μέγεθος καρουλιού | 315 mm | 400 mm | 500 mm | 630 mm | |
| Κεντρικό καρούλι Payoff | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Καρούλι Take-up | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Μέγιστη γραμμική ταχύτητα έλξης | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Κεντρικό ύψος | 1000 mm | 1000 mm | 1000 mm |
|
|

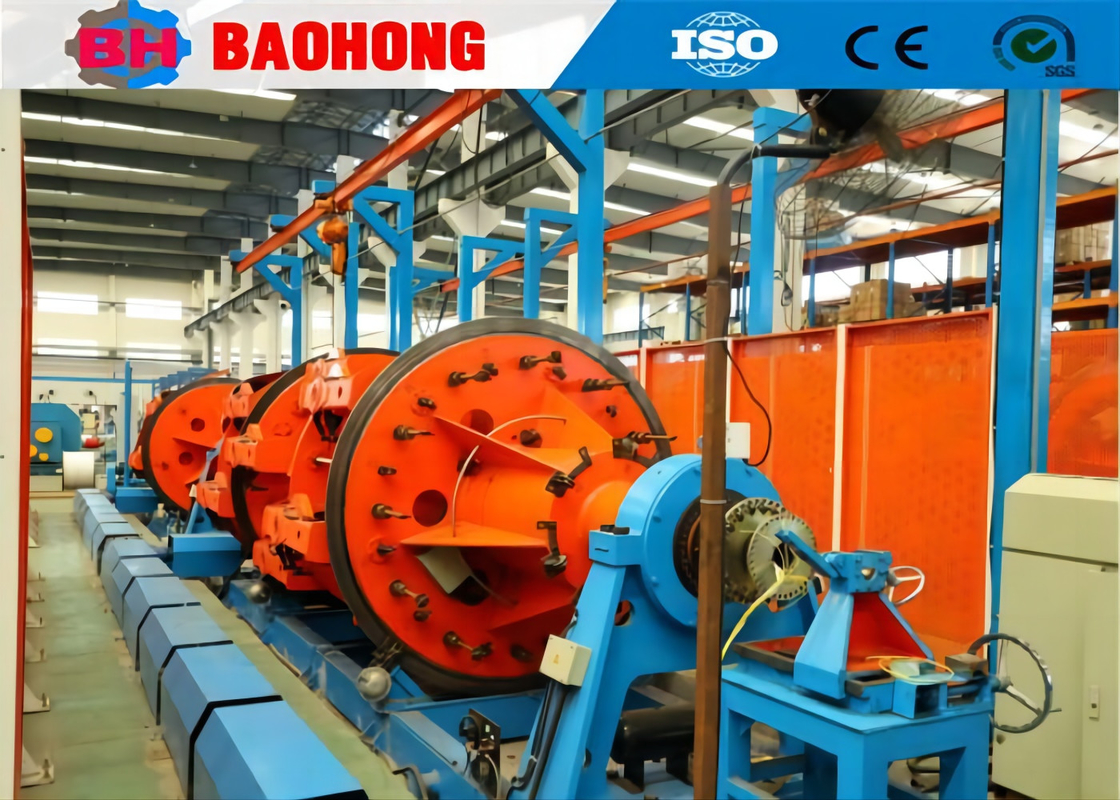

5. Φωτογραφία
6. Φωτογραφία συσκευασίας
7. Το εργοστάσιό μας και η εισαγωγή
Η Hejian Baohong Electrical Machinery Co., Ltd. ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στην Οικονομική Ζώνη Ανάπτυξης της πόλης Hejian, στην επαρχία Hebei, και είναι ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών στράντινγκ σύρματος και μηχανών τοποθέτησης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενη στη φροντίδα και την υποστήριξη των πελατών μας, η Baohong Machinery έχει αφοσιωθεί στην έρευνα και ανάπτυξη μηχανών στράντινγκ σύρματος και μηχανών τοποθέτησης και έχει κάνει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μόνο εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς μηχανών στράντινγκ JLK rigid για να είναι μια γραμμή συναρμολόγησης επεξεργασίας στην Κίνα, και έχουμε επίσης αναπτύξει ανεξάρτητα τις γραμμές στράντινγκ JGB Bow skip, τις γραμμές καλωδίωσης τύπου CGB Bow skip και τις γραμμές τοποθέτησης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει μια έκταση 10000 τετραγωνικών μέτρων, εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων. Η εταιρεία μας έχει 60 υπαλλήλους, συμπεριλαμβανομένων 10 υπαλλήλων Έρευνας και Ανάπτυξης. Η ετήσια αξία παραγωγής είναι πάνω από 10 εκατομμύρια δολάρια επί του παρόντος, και έχει εξελιχθεί σε έναν από τους πιο σημαντικούς κατασκευαστές μηχανών στράντινγκ στην Κίνα.
