| Όνομα εξοπλισμού: | Πλανητική προσαράσσοντας μηχανή ACSR | Τύπος: | Σχήμα πλανήτη |
|---|---|---|---|
| Μέγεθος κατσαρόλας: | 500.630 κ.λπ. | Υλικά: | Χαλκό, αλεύρι, χάλυβα |
| Προσαραγμένος μέγιστο αγωγός OD (315): | φ14 χιλ. | Στραγγαλισμός: | Βήμα-λιγότεροι, διευθετήσιμοι |
| Περίοδος εγγύησης: | 12 Μήνες | Χρώμα εξοπλισμού: | προαιρετικός |
| Εφαρμογή: | Κρόνος | ||
| Επισημαίνω: | Πλανητική προσαράσσοντας μηχανή ACSR,Μηχανή πλανητικής ράβδου καλωδίων ACSR |
||

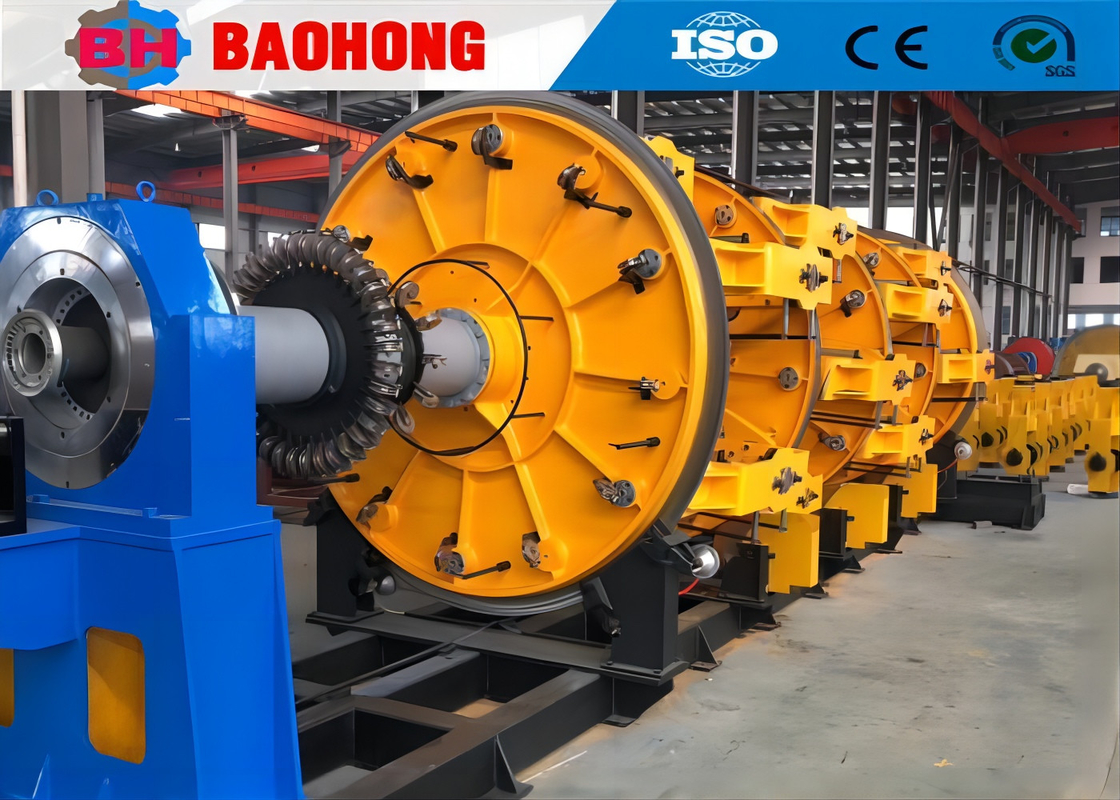

Μηχανή πλανητικής πλέξης καλωδίων ACSR Χαλκού Αλουμινίου
1. Χρήση
Αυτό το μηχάνημα χρησιμοποιείται κυρίως για την πλέξη πυρήνων χάλκινου σύρματος αλουμινίου με αντίστροφη πλέξη, χαλύβδινο πυρήνα αλουμινίου και μονωμένο πυρήνα σύρματος.
Ο νέος τεντωτήρας ιμάντα υιοθετεί μπλοκ τριβής υψηλής αντοχής στη φθορά, το οποίο καθιστά τη ρύθμιση πιο βολική και τη διάρκεια ζωής μεγαλύτερη.
2. Κύρια Χαρακτηριστικά
2.1. Μέθοδος αντίστροφης πλέξης: πλανητικός μηχανισμός.
2.2. Το στρεπτικό κλουβί χωρίς άξονα είναι εξοπλισμένο με μηχανισμό ελέγχου τριβής.
2.3. Οι άξονες μετάδοσης συνδέουν όλα τα μέρη του μηχανήματος για να διατηρήσουν σταθερό βήμα πλέξης, το οποίο μπορεί επίσης να επιλεγεί συγχρονισμός συχνότητας για τον έλεγχο του μηχανήματος.
2.4. Υψηλή ακαμψία, υψηλή απόδοση, υψηλή ταχύτητα και χαμηλή αδράνεια.
2.5. Σύστημα ελέγχου PLC, λειτουργία σε οθόνη αφής.
3. Τεχνικές παράμετροι
| Μοντέλο (Πλανητική Μηχανή Πλέξης) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Διάμετρος μονής σύρματος | Χαλκός | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Αλουμίνιο | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Μέγιστη διάμετρος πλεγμένου αγωγού | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Βήμα πλέξης | Στρεπτικό κλουβί 6 μπομπινών | 26-435 | 39-695 | 44-770 | 48-840 |
| Στρεπτικό κλουβί 12 μπομπινών | 30-526 | 43-774 | 47-858 | 50-928 | |
| Στρεπτικό κλουβί 18 μπομπινών | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Στρεπτικό κλουβί 24 μπομπινών | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Ταχύτητα περιστροφής | Στρεπτικό κλουβί 6 μπομπινών | 218 σ.α.λ. | 120 σ.α.λ. | 106 σ.α.λ. | 55 σ.α.λ. |
| Στρεπτικό κλουβί 12 μπομπινών | 118 σ.α.λ. | 110 σ.α.λ. | 97,5 σ.α.λ. | 45 σ.α.λ. | |
| Στρεπτικό κλουβί 18 μπομπινών | 108 σ.α.λ. | 100 σ.α.λ. | 82,9 σ.α.λ. | 35 σ.α.λ. | |
| Στρεπτικό κλουβί 24 μπομπινών | 98 σ.α.λ. | 90 σ.α.λ. | 74 σ.α.λ. | 25 σ.α.λ. | |
| Τροχαλία | Διάμετρος τροχαλίας | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Μέγιστη δύναμη έλξης | 2T | 5T | 10T | 15T | |
| Ισχύς κινητήρα | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Μέγεθος μπομπίνας | 315 mm | 400 mm | 500 mm | 630 mm | |
| Κεντρική μπομπίνα τροφοδοσίας | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Μπομπίνα λήψης | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Μέγιστη γραμμική ταχύτητα έλξης | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Κεντρικό ύψος | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4. Παραδοτέα έγγραφα
4.1 Εγχειρίδιο χρήστη 1 αντίτυπο
4.2 Σχέδιο θεμελίωσης 1 αντίτυπο
4.3 Σχέδιο εμφάνισης 1 αντίτυπο
4.4 Διάγραμμα ηλεκτρικής εγκατάστασης 1 αντίτυπο
4.5 Προδιαγραφές AC/DC 1 αντίτυπο
4.6 Διάγραμμα διάταξης κυκλώματος αέρα, κ.λπ. 1 αντίτυπο
5. Φωτογραφία
6. Φωτογραφία συσκευασίας
7. Το εργοστάσιό μας και εισαγωγή
Η Hejian Baohong Electrical Machinery Co., Ltd. ιδρύθηκε το 2006. Η εταιρεία μας βρίσκεται στη Ζώνη Οικονομικής Ανάπτυξης της πόλης Hejian, στην επαρχία Hebei, και είναι ο μεγαλύτερος επαγγελματίας κατασκευαστής μηχανών πλέξης και μηχανών διάστρωσης στη Βόρεια Κίνα.
Από το 2006, βασιζόμενη στη φροντίδα και την υποστήριξη των πελατών μας, η Baohong Machinery έχει αφοσιωθεί στην έρευνα και ανάπτυξη μηχανών πλέξης και μηχανών διάστρωσης και έχει σημειώσει μεγάλη βελτίωση. Τώρα έχουμε γίνει το μοναδικό εργοστάσιο που μπορεί να αναπτύξει την παραγωγή της σειράς άκαμπτων μηχανών πλέξης JLK σε γραμμή συναρμολόγησης στην Κίνα, και έχουμε επίσης αναπτύξει ανεξάρτητα τις γραμμές πλέξης τύπου JGB Bow skip, τις γραμμές πλέξης τύπου CGB Bow skip και τις γραμμές διάστρωσης τύπου CLY High speed Cradle.
Τώρα, η Hejian Baohong Electrical Machinery Co., Ltd., καλύπτει έκταση 10000 τετραγωνικών μέτρων, με εργαστήριο παραγωγής 8000 τετραγωνικών μέτρων. Η εταιρεία μας έχει 60 υπαλλήλους, συμπεριλαμβανομένων 10 υπαλλήλων Ε&Α. Η ετήσια αξία παραγωγής είναι άνω των 10 εκατομμυρίων δολαρίων αυτή τη στιγμή, και έχει εξελιχθεί σε έναν από τους πιο σημαντικούς κατασκευαστές μηχανών πλέξης στην Κίνα.
