| Όνομα εξοπλισμού: | Σερβοκίνητο μηχάνημα καλωδίου πλαισίου για καλώδιο χαλκού | Υλικό: | Χαλκός, αλουμίνιο, χάλυβας, κ.λπ. |
|---|---|---|---|
| Τύπος: | Δελτίο ΕΚ 6/2011, σημείο 1. | Κατάλληλο για: | Προσάραξη |
| Περίοδος Εγγύησης: | 1 Έτος | Χρώμα εξοπλισμού: | προσαρμοσμένη |
| Επισημαίνω: | servo-driven rigid stranding machine,copper wire stranding machine,rigid frame cable strander |
||
Μηχανή πτύχωσης καλωδίων με άκαμπτο πλαίσιο και σερβοκινητήρα για χάλκινο σύρμα
1. Εφαρμογή
Χρησιμοποιείται κυρίως για την πτύχωση και συμπίεση χάλκινων και αλουμινένιων αγωγών τομέα, την πτύχωση, την έλξη και συμπίεση στρογγυλών και ειδικού σχήματος αγωγών, καθώς και την πτύχωση αγωγών αλουμινίου με χαλύβδινο πυρήνα.
2. Κύριο εξάρτημα
2.1 Τροχαλία τροφοδοσίας Φ500 1 σετ
2.2 Πτυχωτήρια 6B, 12B, 18B, 24B, 30B 1 σετ το καθένα
2.3 Συσκευή συναρμολόγησης καλωδίων 5 σετ
2.4 Μετρητής μήκους 1 σετ
2.5 Διπλή ενεργητική τροχαλία έλξης Ø2300 1 σετ
2.6 Τροχαλία λήψης Ø3150 με εναλλαγή 1 σετ
2.7 Σύστημα μετάδοσης κίνησης 1 σετ
2.8 Ηλεκτρικό σύστημα ελέγχου 1 σετ
2.9 Συσκευή προστασίας ασφαλείας (ηλεκτρονικό κάλυμμα ασφαλείας) 1 σετ
2.10 Κάλυμμα ασφαλείας άξονα γείωσης 1 σετ
2.11 Διαστολέας φόρτωσης καρούλι 1 σετ
2.12 Πνευματικό κλειδί 1 σετ
3. Χαρακτηριστικά
3.1 Η μονάδα είναι εξοπλισμένη με Διεπαφή Ανθρώπου-Μηχανής (HMI), όπου διάφορες παράμετροι λειτουργίας μπορούν να εμφανίζονται και να ρυθμίζονται σε πραγματικό χρόνο, εξασφαλίζοντας ευκολία και ευχρηστία.
3.2 Παράμετροι λειτουργίας όπως η πραγματική ταχύτητα περιστροφής κάθε κλωστηρίου και η γραμμική ταχύτητα της συσκευής έλξης μπορούν να εμφανίζονται διαισθητικά.
3.3 Ο τροχός μέτρησης είναι επικαλυμμένος με καουτσούκ και συμπληρώνεται με πνευματική συσκευή πίεσης, η οποία βελτιώνει αποτελεσματικά την ακρίβεια μέτρησης. Συνδέεται με τον κύριο πίνακα ελέγχου για να πραγματοποιήσει διακοπή σταθερού μήκους.
3.4 Το σήμα συναγερμού θραύσης καλωδίου μεταδίδεται ασύρματα, αποφεύγοντας αποτελεσματικά τη σύγχυση ή δυσλειτουργίες των γραμμών μετάδοσης.
3.5 Υιοθετείται γραφείο λειτουργίας με οθόνη αφής τύπου ντουλαπιού, το οποίο είναι βολικό στη χρήση και όμορφο σε μορφή.
3.6 Χρησιμοποιείται ορθογώνιος τετράγωνος σωλήνας για την ενίσχυση του κύριου πτυχωτηρίου για την αποφυγή δονήσεων της μονής πλάκας.
3.7 Ο νέος τεντωτήρας ιμάντα υιοθετεί ιμάντα τριβής υψηλής αντοχής στη φθορά, ο οποίος καθιστά τη ρύθμιση πιο βολική και τη διάρκεια ζωής μεγαλύτερη.
3.8 Τα καλώδια και τα κυκλώματα αέρα εντός του μηχανήματος είναι κρυμμένα στον τετράγωνο σωλήνα της βάσης για την αποφυγή ζημιών και αταξίας.
3.9 Προστίθεται ενίσχυση στο μπροστινό στήριγμα του κύριου μηχανήματος για αύξηση της σταθερότητας. Η βάση του καλουπιού καλωδίου συνδέεται με το μπροστινό στήριγμα του κύριου μηχανήματος, το οποίο έχει ισχυρότερη ενσωμάτωση και καλύτερη μηχανική ακαμψία.
3.10 Οι μπροστινές και πίσω κεφαλές άξονα του κύριου μηχανήματος είναι κατασκευασμένες από ενιαία χαλύβδινα χυτά για την αποφυγή ρωγμών λόγω συγκόλλησης.
Η περιοχή πέδησης του κύριου μηχανήματος αυξάνεται για τη βελτίωση της απόδοσης πέδησης.
3.11 Επιφανειακή στίλβωση τροχαλίας έλξης.
4. Τεχνικές Παράμετροι
| Μοντέλο (Άκαμπτο Πτυχωτήριο) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Διάμετρος μονής σύρματος | Χαλκός | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Αλουμίνιο | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| Μέγιστη διάμετρος πτυχωμένου αγωγού | φ15 mm | φ25 mm | φ45 mm | |
| Βήμα πτύχωσης | Πτυχωτήριο 6 καρουλιών | 60-500 mm | 60-500 mm | 60-500 mm |
| Πτυχωτήριο 12 καρουλιών | 75-560 mm | 75-560 mm | ||
| Πτυχωτήριο 18 καρουλιών | 92-680 mm | |||
| Πτυχωτήριο 24 καρουλιών | 108-790 mm | |||
| Ταχύτητα περιστροφής | Πτυχωτήριο 6 καρουλιών | 258 σ.α.λ. | 258 σ.α.λ. | 258 σ.α.λ. |
| Πτυχωτήριο 12 καρουλιών | 236 σ.α.λ. | 236 σ.α.λ. | ||
| Πτυχωτήριο 18 καρουλιών | 202 σ.α.λ. | |||
| Πτυχωτήριο 24 καρουλιών | 176 σ.α.λ. | |||
| Τροχαλία | Διάμετρος τροχαλίας έλξης | 1250 mm | 1600 mm | 2000 mm |
| Μέγιστη δύναμη έλξης | 8 T | 10 T | 15 T | |
| Καρούλι | PND630 | PND630 | PND630 | |
| Κεντρικό καρούλι τροφοδοσίας | PND630 | PND630 | PND630 | |
| Καρούλι λήψης | 1800mm | 2500mm | 2500mm | |
| Μέγιστη γραμμική ταχύτητα έλξης | 35m/min | 40 m/min | 50 m/min | |
| Κεντρικό ύψος | 1000 mm | 1000 mm | 1000 mm | |

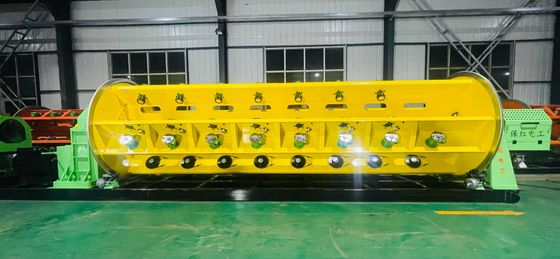

5.Φωτογραφίες
6. Φωτογραφίες συσκευασίας

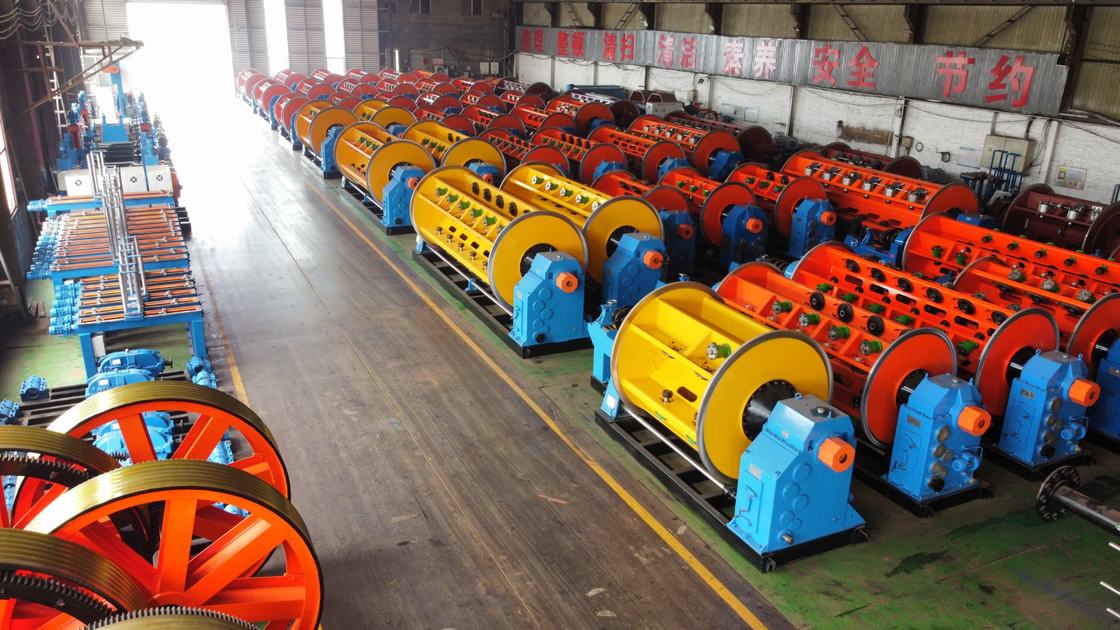

7. Εισαγωγή στο εργοστάσιο και την εταιρεία μας
Η Hebei Baohong Electrical Machinery Co., Ltd. ιδρύθηκε την 1η Αυγούστου 2006. Βρίσκεται στη βιομηχανική ζώνη του χωριού Shawa, στην πόλη Hebei, η οποία βρίσκεται στο τριγωνικό κέντρο του Πεκίνου, του Tianjin και του Shijiazhuang, η εταιρεία απολαμβάνει βολική μεταφορά και άφθονους σιδηρούχους και χαλύβδινους πόρους. Ξεκινώντας με την παραγωγή προϊόντων της σειράς πτυχωτηρίων, έχει υποστεί 18 χρόνια ανάπτυξης.
Βασιζόμενη πλήρως στα πλεονεκτήματα ταλέντων και την τεχνική ισχύ, η εταιρεία ερευνά και αναπτύσσει συνεχώς νέες τεχνολογίες και διαδικασίες, επιτυγχάνοντας σταθερή ανάπτυξη και σταδιακά εξελισσόμενη σε μια ολοκληρωμένη οικονομική οντότητα με προηγμένη τεχνολογία κατασκευής, ισχυρή παραγωγική ικανότητα και δίκτυα πωλήσεων που καλύπτουν όλη τη χώρα και το εξωτερικό. Η εταιρεία καλύπτει μια έκταση εργοστασίου 30.000 τετραγωνικών μέτρων, με περισσότερους από 100 υπαλλήλους, συμπεριλαμβανομένων 12 μηχανολόγων και ηλεκτρολόγων μηχανικών, και ο εξοπλισμός επεξεργασίας της ανέρχεται σε πάνω από 60 εκατομμύρια γιουάν. Επί του παρόντος, μέσω της εισαγωγής εξοπλισμού επεξεργασίας μεγάλης κλίμακας και της έρευνας, ανάπτυξης και βελτίωσης διαδικασιών, η εταιρεία έχει γίνει ο μοναδικός κατασκευαστής στην Κίνα που παράγει μονάδες της σειράς πτυχωτηρίων τύπου cage JLK σε γραμμή συναρμολόγησης.
