Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομα: | Μηχανή άκαμπτου τύπου με αυτόματη φόρτωση - Κατασκευή καλωδίων απαραίτητη | Υλικό: | Χάλυβας/Cu/Al |
|---|---|---|---|
| Κατάλληλο για: | Σύρμα σύρματος | Μέγεθος τροχιάς: | 500 / 630/700 |
| Χρώμα εξοπλισμού: | προσαρμοσμένη | Περίοδος Εγγύησης: | 1 Έτος |
| Φόρτωση μασουριών: | Δευτερεύων κατώτατος τύπος | Τύπος μετάδοσης: | ανεξάρτητος κινητήρας |
| Επισημαίνω: | rigid stranding machine auto loading,cable manufacturing stranding machine,rigid type stranding machine |
||

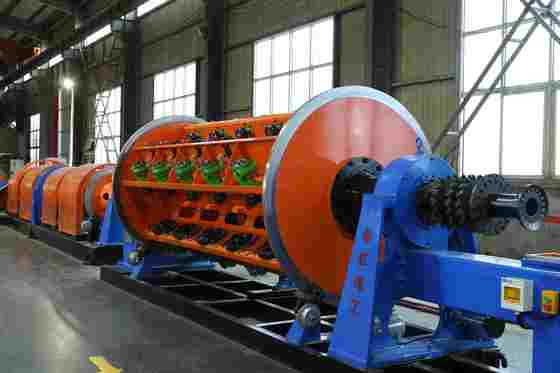

Μηχανή πτύχωσης άκαμπτου τύπου με αυτόματη φόρτωση – Απαραίτητο για την κατασκευή καλωδίων
1. Εφαρμογή
Χρησιμοποιείται κυρίως για την πτύχωση και συμπίεση χάλκινων και αλουμινένιων αγωγών τομέα, την πτύχωση, την έλξη και τη συμπίεση στρογγυλών και ειδικού σχήματος αγωγών, καθώς και την πτύχωση αγωγών αλουμινίου με χαλύβδινο πυρήνα.
2. Κύριο εξάρτημα
3. Χαρακτηριστικά
3.1 Η μονάδα είναι εξοπλισμένη με διεπαφή ανθρώπου-μηχανής (HMI), όπου διάφορες παράμετροι λειτουργίας μπορούν να εμφανίζονται και να ρυθμίζονται σε πραγματικό χρόνο, εξασφαλίζοντας ευκολία και ευχρηστία.
3.2 Παράμετροι λειτουργίας όπως η πραγματική ταχύτητα περιστροφής κάθε κλωστών και η γραμμική ταχύτητα της συσκευής έλξης μπορούν να εμφανίζονται διαισθητικά.
3.3 Ο τροχός μέτρησης είναι επικαλυμμένος με καουτσούκ και συμπληρώνεται με πνευματική συσκευή πίεσης, η οποία βελτιώνει αποτελεσματικά την ακρίβεια μέτρησης. Συνδέεται με τον κύριο πίνακα ελέγχου για να πραγματοποιήσει διακοπή σταθερού μήκους.
3.4 Το σήμα συναγερμού θραύσης καλωδίου μεταδίδεται ασύρματα, το οποίο μπορεί να λάβει 100% σε περίπτωση θραύσης οποιουδήποτε καλωδίου.
3.5 Υιοθετείται τραπέζι λειτουργίας με οθόνη αφής τύπου ντουλαπιού, το οποίο είναι βολικό στη χρήση και όμορφο σε μορφή.
3.6 Χρησιμοποιείται ορθογώνιος τετράγωνος σωλήνας για την ενίσχυση του κύριου πτυχωτήρα για την αποφυγή δονήσεων της μονής πλακέτας.
3.7 Ο νέος τεντωτήρας ιμάντα υιοθετεί ιμάντα τριβής υψηλής αντοχής στη φθορά, ο οποίος καθιστά τη ρύθμιση πιο βολική και τη διάρκεια ζωής μεγαλύτερη.
3.8 Τα καλώδια και τα κυκλώματα αέρα εντός του μηχανήματος είναι κρυμμένα στον τετράγωνο σωλήνα της βάσης για την αποφυγή ζημιών και αταξίας.
3.9 Προστίθεται ενίσχυση στο μπροστινό στήριγμα του κύριου μηχανήματος για αύξηση της σταθερότητας. Η βάση της μήτρας καλωδίου συνδέεται με το μπροστινό στήριγμα του κύριου μηχανήματος, το οποίο έχει ισχυρότερη ολοκλήρωση και καλύτερη μηχανική ακαμψία.
3.10 Οι μπροστινές και πίσω κεφαλές άξονα του κύριου μηχανήματος είναι κατασκευασμένες από ενιαία χυτά χάλυβα για την αποφυγή ρωγμών λόγω συγκόλλησης.
3.11 Η περιοχή πέδησης του κύριου μηχανήματος αυξάνεται για τη βελτίωση της απόδοσης πέδησης.
3.12 Γυάλισμα επιφάνειας τροχαλίας.
4.Κύριες τεχνικές παράμετροι
| Μοντέλο (Άκαμπτη Μηχανή Πτύχωσης) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| Διάμετρος μονής σύρματος | Χαλκός | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Αλουμίνιο | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| Μέγιστη διάμετρος πτυχωμένου αγωγού | φ15 mm | φ25 mm | φ45 mm | |
| Βήμα πτύχωσης | Πτυχωτήρι 6 καρούλι | 60-500 mm | 60-500 mm | 60-500 mm |
| Πτυχωτήρι 12 καρούλι | 75-560 mm | 75-560 mm | ||
| Πτυχωτήρι 18 καρούλι | 92-680 mm | |||
| Πτυχωτήρι 24 καρούλι | 108-790 mm | |||
| Ταχύτητα περιστροφής | Πτυχωτήρι 6 καρούλι | 258 σ.α.λ. | 258 σ.α.λ. | 258 σ.α.λ. |
| Πτυχωτήρι 12 καρούλι | 236 σ.α.λ. | 236 σ.α.λ. | ||
| Πτυχωτήρι 18 καρούλι | 202 σ.α.λ. | |||
| Πτυχωτήρι 24 καρούλι | 176 σ.α.λ. | |||
| Τροχαλία | Διάμετρος τροχαλίας | 1250 mm | 1600 mm | 2000 mm |
| Μέγιστη δύναμη έλξης | 8 T | 10 T | 15 T | |
| Καρούλι | PND630 | PND630 | PND630 | |
| Κεντρικό καρούλι τροφοδοσίας | PND630 | PND630 | PND630 | |
| Καρούλι περιέλιξης | 1800mm | 2500mm | 2500mm | |
| Μέγιστη γραμμική ταχύτητα έλξης | 35m/min | 40 m/min | 50 m/min | |
| Κεντρικό ύψος | 1000 mm | 1000 mm | 1000 mm | |
5.Φωτογραφίες
6.Φωτογραφία συσκευασίας
7.Το εργοστάσιό μας και εισαγωγή
Η Hebei Baohong Electrical Machinery Co., Ltd. ιδρύθηκε την 1η Αυγούστου 2006. Βρίσκεται στη βιομηχανική ζώνη του χωριού Shawa, πόλη Hebei, η οποία βρίσκεται στο τριγωνικό κέντρο του Πεκίνου, του Tianjin και του Shijiazhuang, η εταιρεία απολαμβάνει βολική μεταφορά και άφθονους σιδηρούχους και χαλύβδινους πόρους. Ξεκινώντας με την παραγωγή προϊόντων της σειράς μηχανών πτύχωσης, έχει υποστεί 18 χρόνια ανάπτυξης.
Βασιζόμενη πλήρως στα πλεονεκτήματα ταλέντων και την τεχνική ισχύ, η εταιρεία ερευνά και αναπτύσσει συνεχώς νέες τεχνολογίες και διαδικασίες, επιτυγχάνοντας σταθερή ανάπτυξη και σταδιακά εξελισσόμενη σε μια ολοκληρωμένη οικονομική οντότητα με προηγμένη τεχνολογία κατασκευής, ισχυρή παραγωγική ικανότητα και δίκτυα πωλήσεων που καλύπτουν ολόκληρη τη χώρα και το εξωτερικό. Η εταιρεία καλύπτει μια έκταση εργοστασίου 30.000 τετραγωνικών μέτρων, με περισσότερους από 100 υπαλλήλους, συμπεριλαμβανομένων 12 μηχανολόγων και ηλεκτρολόγων μηχανικών, και ο εξοπλισμός επεξεργασίας της ανέρχεται σε πάνω από 60 εκατομμύρια γιουάν. Επί του παρόντος, μέσω της εισαγωγής εξοπλισμού επεξεργασίας μεγάλης κλίμακας και της έρευνας, ανάπτυξης και βελτίωσης διαδικασιών, η εταιρεία έχει γίνει ο μοναδικός κατασκευαστής στην Κίνα που παράγει μονάδες της σειράς μηχανών πτύχωσης τύπου JLK σε γραμμή συναρμολόγησης.
